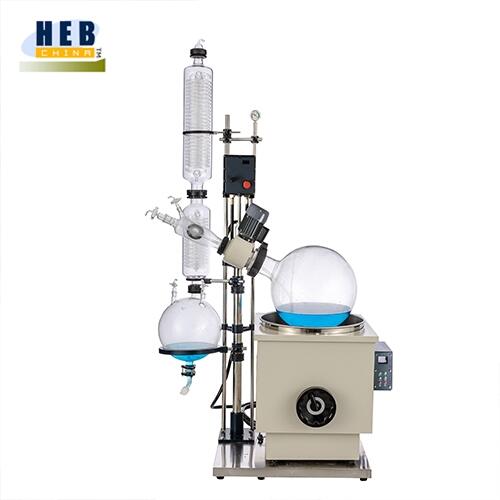

防爆旋轉蒸發儀EXRE-5003 |
|
工作原理 蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大面積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。 本系列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成系統裝置。 |
|
防爆旋轉蒸發儀50L基本配置 ? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質。
? 真空壓力表顯示實時真空，指針顯示。
? 變頻器調速，防爆開關，通過旋扭微調,轉速數顯。 ? 浴鍋手輪升降。 ? 旋轉、加熱雙熔斷器安全保護。 ? 收集瓶帶下放料口，配玻璃+四氟獨立放料閥。 ? 鍋膽底部設有放水閥門，方便放液。 ? 真空切換閥，在不影響系統真空和溶液蒸餾的情況下，可進行連續收集、放料。 ? 電機防爆、變頻調速器鋁殼防爆、鍋上控制表鋁殼防爆、電纜穿防爆管。 |
防爆旋轉蒸發儀50L技術參數
|
型號 |
EXRE-5003 |
|
電壓頻率 |
旋轉220V/50HZ 加熱鍋380V/50HZ |
|
旋轉電機功率 |
EX180W |
|
加熱功率 |
8000W |
|
真空度 |
0.095Mpa |
|
旋轉瓶容量 |
50LΦ470mm/Φ125法蘭口 |
|
收集瓶容量 |
20LΦ355mm/上Φ60法蘭口×24#標口×24#標口×下Φ50法蘭口 |
|
旋轉速度 |
0-120rpm/min |
|
控溫范圍 |
室溫-180℃ |
|
控溫精度 |
±1℃ |
|
浴鍋升降行程 |
180mm |
|
冷凝器尺寸 |
主冷Φ160×835H(mm) 上Φ60法蘭口×下Φ80法蘭口 副冷Φ160×530H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口 |
|
冷凝面積 |
1.44(0.95+0.49)㎡ |
|
導氣瓶 |
左40#標口 上19#標口 側Φ60法蘭口 右Φ70法蘭口 |
|
加料閥 |
40#標塞閥 進料咀(寶塔接頭)外徑12mm |
|
多功能口 |
19#標塞閥 玻璃咀(寶塔接頭)外徑12mm |
|
放氣閥 |
24#標塞閥×2個 放氣咀(寶塔接頭)外徑12mm |
|
放料閥 |
Φ50法蘭口 側出料咀(寶塔接頭)外徑20mm 離地320mm |
|
真空抽氣頭 |
Φ60法蘭玻璃抽氣頭 抽咀（寶塔接頭)外徑10mm |
|
冷凝盤管進出循環咀 |
寶塔接頭外徑16mm |
|
鍋膽尺寸容量 |
Φ550×320H(mm) 約76L |
|
整機占空間尺寸 |
1330×730×2340mm寬深高 |
|
機器凈重 |
128KG（85.5+42.5） |
|
包裝尺寸 |
1420×820×720mm 830×730×910mm 兩個木箱1.39m3 |
|
包裝重量 |
195KG（103+92） |
