1 功能
Acrel-2000Z 35KV變電所監控管理系統詢價是根據電力系統自動化及無人值守的要求，針對35kV及以下電壓等級研發出的一套分層分布式變電站監控管理系統。該系統是應用電力自動化技術、計算機技術和信息傳輸技術，集保護、監測、控制、通信等多功能于一體的開放式、網絡化、單元化、組態化的系統，適用于35kV及以下電壓等級的城網、農網變電站和用戶變電站，可實現對變電站的控制和管理，滿足變電站無人或少人值守的需求，為變電站安全、穩定、經濟運行提供了堅實的保障。
2 應用場所
（1）辦公建筑（商務辦公、國家機關辦公建筑等）；
（2）商業建筑（商場、金融機構建筑等）；
（3）旅游建筑（賓館飯店、場所等）；
（4）科教文衛建筑（文化、教育、科研、醫療衛生、體育建筑、會展中心等）；
（5）通信建筑（郵電、通信、廣播、電視、數據中心等）；
（6）交通運輸建筑（機場、車站、碼頭建筑等）；
（7）廠礦企業建筑（石油、化工、水泥、煤炭、鋼鐵等）；
（8）新能源建筑（光伏發電、風能發電等）。

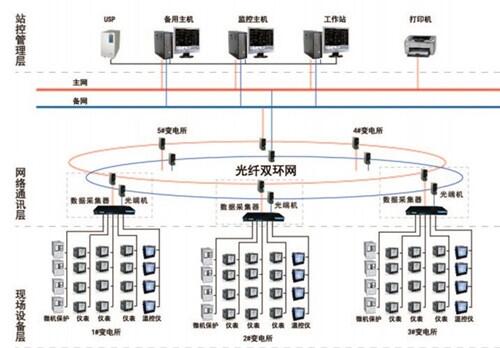

3 系統結構
Acrel-2000Z 35KV變電所監控管理系統詢價采用分層分布式設計，可分為三層：站控管理層、網絡通信層和現場設備層，組網方式可為標準網絡結構、光纖星型網絡結構、光纖環網網絡結構，根據用戶用電規模、用電設備分布和占地面積等多方面的信息綜合考慮組網方式。
4 系統功能
實時監測、詳細電參量查詢、運行報表、實時告警、歷史事件查詢、電能統計報表、用戶權限管理、網絡拓撲圖、電能質量監測、遙控、通信管理、故障錄波、事故追憶、Web訪問。
5 配套設備介紹
5.1 AM5SE系列微機綜合保護裝置
5.1.1 功能
●保護功能：主變差動保護功能、主變后備保護、三段式過流帶方向帶電壓閉鎖、三段式過流、零序電流保護、過電壓、低電壓保護、大功率電機保護、高壓電動機綜合保護、PT并列功能、非電量保護、并網逆功率保護、檢同期功能；
●測量功能：保護電流、測量電流、零序電流、母線電壓、零序電壓4-20MA輸出、直流測量；
●通訊功能：提供RS485通訊接口，RS232維護接口，IRIG-B對時接口、USB升級接口，RJ45網口接口；
●故障錄波功能：保護動作時觸發錄波，可以記錄故障前8個周波后四個周波的數據；
●控制回路：自帶操作回路，防跳功能；
●GPS校時功能：提供時鐘同步接口，接收GPS校時信號。
5.1.2 應用
35kV及以下電壓等級的變配電站及設備的保護測控功能，至少包括35kV進線/主變壓器（一般容量2000kVA以上）/PT/母聯、10kV進線/饋線/配電變壓器（一般容量2000kVA以下）/高壓電動機/高壓電容器/母聯/PT等設備的保護和自動控制功能。
5.2 ASD300系列智能操控裝置
5.2.1 功能
●一次動態模擬圖指示及自檢帶電顯示、閉鎖及自檢；
●核相、強制加熱、強制照明；
●語音防誤提示；
●人體感應及柜內照明、已帶電語音播報；
●分合閘、遠方就地、儲能轉換開關；
●分合閘回路完好指示/電壓測量；
●預分預合閃光指示；
●斷路器分合次數統計；
●RS485串行通訊接口；
●開關柜節點無線測溫；
●全電參量測量U, I, P, Q, f, PF, Ep, Eq；
5.2.2 應用
35KV高壓及以下中置柜，手車柜，環網柜。
5.3 ARTM-Pn無線測溫裝置
5.3.1 功能
●接收最多60個ATE100/200/300/400；
●3U3I電參量測量；
●實時測溫功能；
●RS485通訊接口，通過標準的MODBUS RTU協議實現組網功能；
●具備自檢功能；
●超溫、高溫、相間溫差報警、溫度突變量告警功能。
5.3.2 應用
變電站、配電室、箱變等
5.4 APM810系列多功能電力儀表
5.4.1 功能
●準確度等級：有功電能0.5S級，無功電能2級；
●測量功能：三相電壓、三相電流、分相及總有功功率、分相及總無功功率、分相及總視在功率、分相及總功率因數、頻率、需量；
●電能計量：分相及總雙向電能、四象限無功電能；
●電能質量監測：2-63次分次諧波、總（奇、偶）諧波測量、電壓波峰系數、電話波峰因子、電流K系數測量；
●輸入輸出：2路開關量輸出（選配MD82模塊最多可擴至8路）及2路開關量輸入（選配MD82模塊最多可擴至26路）；
●可配置為報警輸出或遠程遙控，DO用作報警輸出時可自由關聯報警內容；
●SD卡存儲功能：用于電參量、電能、諧波等數據定時存儲，波形存儲等功能。
5.4.2 應用
適用于電力系統、工礦企業、公用設施、智能大廈等需要電力監控的場合。
5.5 DTSD1352導軌式電能表
5.5.1 功能
●測量功能：三相電流、電壓、功率、頻率、總正反向有功電能統計、總正反 ? ?向無功電能統計；
●準確級精度：有功0.5S；
●電流信號接入：直接接入10（80）A 經CT接入1（6）A；
●電壓信號：100V /380V；
●通信：RS485接口，支持MODBUS-RTU或者DL/T645通訊協議；
5.5.2 應用
適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。
5.6 APView500電能質量在線監測裝置
5.6.1 功能
●通過對引入的電壓、電流信號進行分析處理，實現對電能質量指標進行監測的專用設備，包括電能質量監測裝置和便攜式電能質量分析儀。
●測量通道：監測裝置引入電壓和電流信號的輸入回路。一組三相電壓和三相電流為一個測量通道。
5.6.2 電能質量數據交換格式
PQDIF是：PowerQualityDataInterchangeFormat。
5.6.3 應用
適用于大型工業項目如（煤礦、煉鋼、化工等）高精度的數據機房/數據中心、大型醫院、地鐵配電、光伏發電等新能源并網配電工程等領域。
5.7 ARBM系列弧光保護
安科瑞集中式母線弧光保護方案，有弧光保護裝置、弧光探頭及塑料光纖和尾纖等構成。其中弧光保護裝置包括主控單元、擴展單元，根據項目需要配置。
5.7.1 功能
●通過檢測電弧光、電流判據（電流判據+電流突變量判據）啟動；單判據動作時間≤7ms、雙判據時間≤20ms；
●故障點定位：可顯示弧光發生點位置，方便快速處理故障、恢復供電；
●斷路器失靈保護：在主斷路器拒動時，發出跳閘對應跳上級斷路器，提供系統安全性。
5.7.2 應用
泛在電力物聯網、能耗系統平臺、電力需求側管理平臺、第三方云平臺、預付費系統、運維系統平臺、電力監控平臺、能源綜合管理平臺。
5.8 配電室綜合監控系統
5.8.1 功能
智能監控終端，實現了智能開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能。
5.8.2 應用場所
變電所、配電室、機房、箱變等。
5.9 ANET智能網關
5.9.1 功能
●數據采集（支持串口、以太網，只需配置即可兼容支持標準電力規約的各類儀表）；
●數據上傳（支持往上海分類分項能耗平臺、寧夏電力需求側平臺、江蘇電力運維平臺、浙江電力運維平臺上傳數據）；
●邊緣計算（靈活的報警閾值設置、主動上傳報警信息、數據合并計算、斷點續傳、數據加密、4G路由）；
●遠程管理（遠程配置、遠程升級、遠程監視）。
5.9.2 應用
泛在電力物聯網、能耗系統平臺、電力需求側管理平臺、第三方云平臺、預付費系統、運維系統平臺、電力監控平臺、能源綜合管理平臺。
5.10 微機五防系統
5.10.1 功能
系統主要由微機五防軟件系統、AKEY-3型電腦鑰匙以及充電座、各類機械掛鎖與電氣回路鎖組成。具備圖形顯示、通信管理、數據管理、五防規則庫、等主要功能。
在倒閘操作中，系統對現場設備的就地操作與遠方操作采用了硬閉鎖與軟閉鎖兩種方式：硬閉鎖即在一次設備如斷路器的操作把手、隔離開關設備的操作機構上增加電氣回路鎖與機械掛鎖的方式進行閉鎖。
軟閉鎖即軟件后臺與綜合自動化后臺之間建立通信協議鏈接，當某一設備需要進行遙控操作時，系統進行五防規則判斷，符合五防規則后，則發送解鎖命令至自動化監控后臺，自動化監控后臺進行遙控操作。
5.10.2 應用
變電站、配電室等開關柜。
6.現場安裝圖
