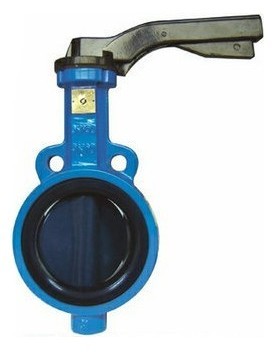

產品概述：
尼龍板無銷蝶閥尼龍涂覆可防止菌類生長，同時又抗腐蝕能經受2000小時的鹽霧試驗，10年的海水浸泡試驗，同時又能防紫外線的照射和沖擊，并具有摩擦系數小。
1.采用尼龍無銷蝶板，具有優異的減磨、自潤滑性，操作力矩比普通有銷蝶閥降低百分之四十。
2.密封面耐磨性好（尼龍耐磨性是銅的七倍），可明顯延長蝶閥的使用壽命，與普通中線蝶閥相比，使用壽命可明顯延長3倍。
3.尼龍材料無任何毒性，并且抗菌、抗霉，符合人們?nèi)找嬷匾暤木G色環保要求。
4.尼龍具有優異的耐堿、鹽性能，耐弱酸侵蝕，對有機化合物呈惰性，適應范圍廣。
5.先進的無銷連接，保證了介質與金屬完全隔離，提高了產品的可靠性，使蝶閥的維修簡便易修，省時省工。
6.產品價格遠低于不銹鋼閥門價格，可明顯降低工程造價。
7.產品與管道法蘭連接尺寸符合現有蝶閥產品的各國標準
設計標準：
1、結構長度執行：GB/T12221-1989.DIN3202-1999.標準。
2、連接法蘭符合：GB、DIN、ANSI、JIS、BS標準。
3、試驗與檢驗按GB/T13927-92《通用閥門壓力試驗》及API598標準的規定。
零部件：
| 9 | 孔用擋圈 | 65Mn |
| 8 | 墊片 | Q235-A |
| 7 | 對開環 | BRONZE |
| 6 | 閥座 | BUNA-N、EPDM |
| 5 | O型圈 | BUNA-N |
| 4 | 襯套 | BRONZE、PTFE |
| 3 | 閥軸 | SS416 |
| 2 | 蝶板 | DI/CF8 |
| 1 | 閥體 | CASTIRON |
| 序號 | 名稱 | 材質 |
連接尺寸：
| 參數/規格 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| HA | 76 | 90 | 95 | 114 | 127 | 140 | 176 | 205 | 240 |
| HB | 116 | 113 | 123 | 150 | 155 | 165.5 | 208 | 250 | 295 |
| HC | 32 | 32 | 32 | 32 | 32 | 32 | 36 | 36 | 36 |
| L | 45 | 48 | 49 | 55 | 58 | 59 | 64 | 70 | 80 |
| φA | 12.7 | 12.7 | 12.7 | 15.8 | 19.05 | 19.05 | 22.2 | 28.6 | 31.8 |
| φC | 90 | 90 | 90 | 90 | 90 | 90 | 125 | 125 | 150 |
|
□N |
9 | 9 | 9 | 11 | 14 | 14 | 22 | 22 | 22 |
| φE | 70 | 70 | 70 | 70 | 70 | 70 | 102 | 102 | 125 |
| φF | 9 | 9 | 9 | 9 | 9 | 9 | 11 | 11 | 13 |
