產品概述：

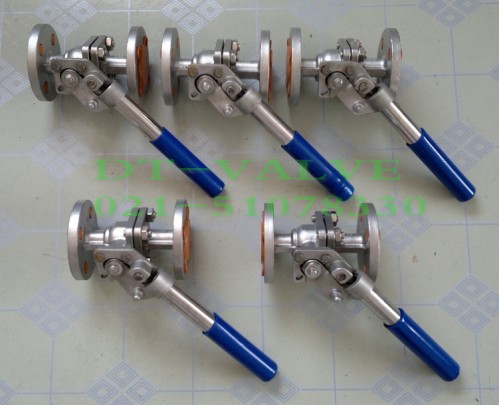

彈簧自動復位法蘭球閥是美國阿波羅閥門的專利產品，其特點是可自動復位，自動歸位，自動回位，結構采用二片式球閥，可做螺紋和法蘭連接。彈簧自動歸位球閥啟閉只需要旋轉90度的操作和很小的轉動力矩就可以接通介質的流通。彈簧自動復位法蘭球閥是由彈簧手柄、閥體、閥芯、閥桿、閥座、填料、壓蓋、螺栓、螺母等零件組成，彈簧自動復位法蘭球閥不僅結構簡單、安裝維修方便、可自行拆卸，在改良加裝了彈簧手柄以后，還可以有自動關閉的功能。該技術的研發創新比傳統手動球閥要省時省力，跟氣動、電動球閥相比，該球閥不僅節能環保，價格經濟實惠，在一些工況要求特殊電氣不穩定、或者現場無法實現電氣的工況中得以代替。
產品原理：
彈簧自動復位法蘭球閥復位原理是在手柄處加裝彈簧，以杠桿式單邊彈簧為實際原理，開啟手柄時彈簧壓緊,放開手柄時彈簧推動手柄關閉，其作用是依靠彈簧自動反彈復位的原理。彈簧自動歸位球閥采用CF8M作為材質，采用上等彈簧組合制造而成，其使用壽命可達百萬次或三年。在石油、化工、輕工、食品、醫藥、環保等行業得到廣泛的使用。
結構特點：
結構簡單、重量輕、流動阻力小。
采用工業塑料密封或硬密封材質,密封性能好。
操作簡單、啟閉迅速、使用壽命長。
球閥結構全啟或全閉時、閥座密封與介質隔離、不易被介質腐蝕或摩擦損傷。
彈簧復位式結構、設計合理、實用性強。
技術參數：
型號：TQ41F-16P、TQ41F-150LB、TQ41F-16C；
通經：DN15-100mm、1/2”-4”；
壓力：PN1.6-6.4mpa、CL150-300LB；
材質：碳鋼WCB、鍛鋼A105、不銹鋼304/316等
溫度：-29℃-300℃；
介質：水、氣體、油品、液體、氣體等；
可制造標準：國標、美標、德標、日標、；
|
NO
|
部件名稱
|
材料
|
|
|
1
|
閥體
|
CF8
|
CF8M
|
|
2
|
閥蓋
|
CF8
|
CF8M
|
|
3
|
球
|
SS304
|
SS316
|
|
4
|
閥座
|
PTFE
|
|
|
5
|
閥桿
|
SS304
|
SS316
|
|
6
|
手把
|
SS304
|
|
|
7
|
填料
|
PTFE
|
|
|
8
|
密封墊
|
PTFE
|
|
|
9
|
螺母
|
SS304
|
|
|
10
|
把套
|
PLASTLC
|
|
|
11
|
墊圈
|
SS304
|
|
|
NPS
|
DN
|
D
|
L
|
H
|
W
|
|
1/4"
|
6
|
10
|
55
|
42
|
95
|
|
3/8"
|
10
|
12
|
55
|
42
|
95
|
|
1/2"
|
15
|
15
|
62
|
51
|
108
|
|
3/4"
|
20
|
20
|
75
|
58
|
115
|
|
1"
|
25
|
25
|
85
|
77
|
135
|
|
1-1/4"
|
32
|
32
|
102
|
83
|
150
|
|
1-1/2"
|
40
|
38
|
108
|
97
|
175
|
|
2"
|
50
|
50
|
124
|
106
|
190
|
