SIMATIC ET 200 為所有應用提供完美解決方案
SIMATIC ET 200 有豐富的分布式 I/O 系統可供選用，既可以用在控制柜中，也可以直接用在不帶控制柜的機器上，還可在危險區域中使用域。模塊化的設計讓您能夠輕松、快速地調整和擴展 ET200 系統。已集成的附加模塊可以降低成本，同時拓寬了應用范圍。您可以從多種不同的組合方案中進行選擇：數字量和模擬量輸入/輸出、帶 CPU 的智能模塊、安全系統、電機啟動器、氣動裝置、變頻器以及各種不同的技術模塊（例如，計數、定位等）。
通過 PROFIBUS 和 PROFINET 進行的通信、統一的工程組態、透明診斷功能以及 SIMATIC 控制器和 HMI 單元的最佳接口，都證明全集成自動化具有獨一無二的集成功能。
PROFINET
PROFINET 是自動化領域中的開放式、跨供應商工業以太網標準 (IEC 61158/61784)。
PROFINET 基于工業以太網，可實現現場設備（IO 設備）和控制器（IO 控制器）之間直接通信，能夠用于運動控制應用的同步驅動控制解決方案。
PROFINET 基于符合 IEEE 802.3 標準的標準以太網技術，可將現場層的任何設備連接管理層。
這樣，PROFINET 可實現系統范圍內的通信、工廠范圍內的工程組態，并將 Web 服務器或 FTP 等 IT 標準技術一直應用到現場層?？梢苑奖愕丶山?jīng)過反復檢驗的現場總線系統（如 PROFIBUS 或 AS-Interface），無需對現有設備進行任何改動。
PROFIBUS
PROFIBUS 是工業現場級的國際標準 (IEC 61158/61784)。它是唯一經認可的在加工制造和過程工業兩種領域均可進行通訊的現場總線。
PROFIBUS 用于將現場設備（如分布式 I/O 設備或驅動器）連接到自動化系統（如 SIMATIC S7、SIMOTION、SINUMERIK 或 PC 機）。
PROFIBUS 是標準化的現場總線，符合 IEC 61158 規范，是功能強、開放式、堅固耐用、響應時間短的現場總線系統。PROFIBUS 有多種規格，可用于各種應用環境。
PROFIBUS DP（分布式 I/O）
PROFIBUS DP 用于連接分布式現場設備（如SIMATIC ET 200）或響應時間極端的驅動器。PROFIBUS DP 用在傳感器/執行器分布在機器或廠房內的情況（如，現場級別）。
AS-Interface
AS-Interface 符合國際標準 (IEC?62026/EN?50295)，可代替電纜束，只需一條雙股線即可極其經濟可靠地將傳感器和執行器連接起來。這條雙股線還用于為各個工作站提供電力。這樣，AS-Interface 就成為 PROFIBUS DP 或 PROFINET 現場總線的理想接口。
IO-link
通過通信標準 IO-link，可將傳感器和分?jǐn)嘌b置智能連接到控制層。IO-link 促進了控制柜和現場層中了所有部件的集成，實現直至最終過程儀表的集成度和無縫通信。
西門子的 IO-link 解決方案可確保任何生產系統實現最高精度和經濟實用性。IO-link 已完全集成在全集成自動化 (TIA) 中，具有眾多優點。
- 借助于開放式標準，可以將來自不同廠商的設備聯網
- 簡易接線促進了安裝過程
- 接線工作量減少，節省了安裝時間與成本
- 高效工程組態功能促進了組態與調試
- 高速診斷可確?？s短工廠停產時間，實現較高工廠可用性
- 較高的過程透明度可實現高效功耗管理
-
-
控制柜中的解決方案 (IP20)
SIMATIC ET 200SP – 具有突出的用戶友好性的可擴展 I/O 系統sp：
- 按位模塊化設計，采用單導線或多導線連接。
- 結構緊湊。
- 插入式端子適合單手接線，無需使用工具。
- 性能高。
- 部件種類有限。
- 具有廣泛的診斷功能。
SIMATIC ET 200S – 具有綜合功能的多功能設備：
- 可通過多導線連接進行獨立的模塊化配置
- 因具有廣泛的模塊而功能多樣：電機起動器、變頻器、安全技術、分布式智能以及 IO-link 模塊
- 可在危險區域 (Zone 2) 中使用
- 作為帶有集成 DI/DO 的可擴展模塊 I/O：SIMATIC ET 200S COMPACT。
SIMATIC ET?200M – 多通道 S7-300：
- 使用標準 SIMATIC S7-300 模塊的模塊化設計；也可進行冗余設計
- 故障安全 I/O 模塊
- 在不超過 Zone 2 的危險區中使用，傳感器和執行器不超過 Zone 1。
- 可進行冗余配置、熱插拔并在運行過程中進行配置更改，因此可獲得很高的工廠可用性。
SIMATIC ET 200L – 數字量 I/O 設備：
- 低成本數字量 I/O 設備。
- 具有最多 32 個通道的數字式電子模塊。
SIMATIC ET 200iSP – 適合在危險區域中使用本質安全型 I/O 設備：
- 模塊化設計，具有冗余性
- 堅固可靠的本質安全設計
- 可在最高 Zone 1/21 的危險區域中使用，傳感器和執行期甚至可在 Zone 0/20 危險區域中使用
- 可進行冗余配置、熱插拔并在運行過程中進行配置更改，因此可獲得很高的工廠可用性。
不帶控制柜的 SIMATIC ET 200 系統具有一個玻璃纖維強化的堅固塑料外殼，這使得它抗沖擊、抗污染、不透水。并且，所需使用的附加部件也較少，節省了電纜，并可獲益于它的極快響應時間。
SIMATIC ET?200pro – 模塊化和多功能：
- 具有極緊湊外殼的模塊化設計。
- 安裝方便。
- 因具有廣泛的模塊而功能多樣 – 從簡單的輸入和輸出、安全系統、電機起動器和變頻器，一直到 MOBY 識別系統。
- 可進行熱插拔和固定接線，提高了工廠可用性。
- 具有廣泛的診斷功能。
SIMATIC ET?200eco – 數字量 I/O 設備：
- 低成本數字量 I/O 設備。
- 靈活的連接選件。
- 故障安全模塊。
- 提高工廠可用性 – 可在運行過程中方便地更換電子模塊，無需中斷總線通訊和電源。
SIMATIC ET 200eco PN – 帶 PROFINET 接口的 I/O 設備：
- 低成本 I/O 設備。
- 帶最多 16 個通道的數字量和模擬量模塊。
- 通過每個模塊中的 2 端口交換機進行 PROFINET 連接。
SIMATIC ET 200R – 用于機械手的 I/O 設備：
- 尤其適合在機械手上使用，例如，用在汽車工業中的白車身組裝中。
- 直接安裝在底架上。
- 因具有堅實的金屬外殼而耐焊劑噴濺。
-
-

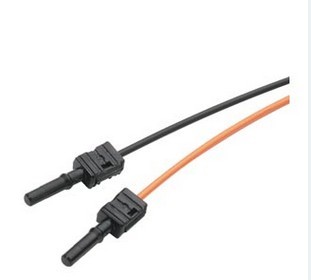

ET200S 接口模板 6ES7151-1AA04-0AB0 標準型接口模塊 IM151-1 6ES7151-1AB02-0AB0 ET 200S IM 151 光纖接口模板 6ES7151-1BA02-0AB0 高性能型接口模塊 IM151-1 6ES7151-1CA00-0AB0 基本型接口模塊 IM151-1 6ES7151-7AB00-0AB0 ET 200S IM 151 帶CPU 光纖接口模板 6ES7138-4HA00-0AB0 DP-主站模塊（for CPU only) 光纖附件 6GK1901-0FB00-0AA0 單工連接器（100個） 6ES7195-1BE00-0xA0 插頭適配器（50個） 電源模板 6ES7138-4CA01-0AA0 PM-E DC 24V 用于電子模板 6ES7138-4CB11-0AB0 PM-E? DC 24V 至 AC 120/230V 用于電子模板 6ES7138-4CF02-0AB0 總線安全型電源管理模塊PM-E；24V 直流 電子模板 開關量輸入模板 6ES7131-4BB01-0AA0 2路開關量輸入? 24VDC 標準??????? （5塊） 6ES7131-4BB01-0AB0 2路開關量輸入? 24VDC 高性能????? （5塊） 6ES7131-4BD01-0AA0 4路開關量輸入?? 24VDC? 標準（5塊） 6ES7131-4BD01-0AB0 4路開關量輸入? 24VDC 高性能????? （5塊） 6ES7131-4BD51-0AA0 4路開關量源輸入? 24VDC 標準????? （5塊） 6ES7131-4CD00-0AB0 4路開關量輸入 UC 24V...48V 帶 LED SF (組故障)每包裝5個 6ES7131-4EB00-0AB0 2路開關量輸入? 120VAC??????????? （5塊） 6ES7131-4FB00-0AB0 2路開關量輸入? 230VAC??????????? （5塊） 6ES7131-4RD00-0AB0 4路開關量輸入 DC 24V NAMUR 15 MM 寬，帶LED SF ，每包裝5個 開關量輸出模板 6ES7132-4BB01-0AA0 2路開關量輸出 24VDC 0,5A?? 標準?? （5塊） 6ES7132-4BB01-0AB0 2路開關量輸出 24VDC 0,5A?? 高性能 （5塊） 6ES7132-4BD01-0AA0 4路開關量輸出 24VDC 0,5A?? 標準?? （5塊） 6ES7132-4BB31-0AA0 2路開關量輸出 標準型 直流24V/2A，每包裝5個 6ES7132-4BB31-0AB0 2路高性能型開關量輸出 直流24V/2A，每包裝5個 6ES7132-4BD32-0AA0 4路開關量輸出 24VDC 2A???? 標準?? （5塊） 6ES7132-4FB01-0AB0 2路開關量輸出 交流120/230V，每包裝5個 6ES7132-4HB01-0AB0 2路繼電器輸出 24VDC/230VAC 5A???? （5塊） 6ES7132-4HB10-0AB0 2路繼電器輸出 繼電器直流24V-48V/5A，交流24V-230V/5A（5塊） 模擬量輸入模板 6ES7134-4FB01-0AB0 2路模擬量輸入 電壓信號???? 標準 6ES7134-4FB51-0AB0 2路高速型模擬量輸入 電壓 +/-10V；模塊周期時間： 1MS 6ES7134-4LB02-0AB0 2路模擬量輸入? 電壓信號? 高性能 (16位) 6ES7134-4GB01-0AB0 2路模擬量輸入 電流信號???? 標準? 2線制 6ES7134-4GB51-0AB0 2路高速型模擬量輸入? I-2線 4 - 20MA；模塊周期時間： 1MS， 6ES7134-4GB11-0AB0 2路模擬量輸入? 電流信號??? 標準? 4線制 6ES7134-4GB61-0AB0 2路高速型模擬量輸入 I-4線 4 - 20MA；模塊周期時間： 1MS 6ES7134-4MB02-0AB0 2路模擬量輸入? 電流信號 高性能 (16位)? 2線制 6ES7134-4JB50-0AB0 2路模擬量輸入 RTD熱電阻信號 6ES7134-4JB00-0AB0 2路模擬量輸入 熱電偶信號 6ES7134-4NB01-0AB0 2路高性能型模擬量輸入 熱電偶信號，帶內部溫度補償 6ES7134-4NB51-0AB0 2路高性能型模擬量輸入 RTD熱電阻信號， 帶線電阻的內部補償 模擬量輸出模板 6ES7135-4FB01-0AB0 2路模擬量輸出 電壓信號?? 標準 6ES7135-4GB01-0AB0 2路模擬量輸出 電流信號?? 標準 6ES7135-4LB02-0AB0 2路模擬量輸出? 電壓信號? 高性能 (16位) 6ES7135-4MB02-0AB0 2路模擬量輸出? 電留信號? 高性能 (16位) 功能模板 6ES7138-4DA04-0AB0 1個計數器24V/100KHZ 6ES7138-4DB03-0AB0 SSI? 絕對位置檢測模板 6ES7138-4DD00-0AB0 2 Pulse (pulse b modulation, timer) 6ES7138-4DC00-0AB0 STEP1 步進電機模板 6ES7138-4DF01-0AB0 1 SI 通訊模板(RS232? RS422? RS485? 串行接口) 6ES7138-4DF11-0AB0 1個 SI 串行接口，單通道，RS232/422，485 MODBUS/USS 6ES7138-4DL00-0AB0 1 POS-U 定位模板 帶數字量輸出 用于 5V/24V 增量編碼器 6ES7138-4GA00-0AB0 4 個IQ-SENSE 直流24VC，每包裝5個 端子模塊 6ES7193-4CC20-0AA0 TM-P15S23-A1 f. PM//2x3 電源模塊螺釘型端子 6ES7193-4CC30-0AA0 TM-P15C23-A1 f. PM/2x3 電源模塊彈簧型端子 6ES7193-4CD20-0AA0 TM-P15S23-A0 f. PM/2x3 電源模塊螺釘型端子 6ES7193-4CD30-0AA0 TM-P15C23-A0 f. PM/2x3 電源模塊彈簧型端子 6ES7193-4CE00-0AA0 TM-P15S22-01 f. PM/2x2 電源模塊 螺釘型端子 6ES7193-4CE10-0AA0 TM-P15C22-01 f. PM/2x2 電源模塊彈簧型端子 6ES7193-4CA20-0AA0 TM-E15S24-A1 f. EM/2x4 電子模塊螺釘型端子? （5塊） 6ES7193-4CA30-0AA0 TM-E15C24-A1 f. EM/2x4 電子模塊彈簧型端子? （5塊） 6ES7193-4CB20-0AA0 TM-E15S24-01 f. EM/2x4 電子模塊螺釘型端子? （5塊） 6ES7193-4CB30-0AA0 TM-E15C24-01 f. EM/2x4 電子模塊彈簧型端子? （5塊） 6ES7193-4CB00-0AA0 TM-E15S23-01 f. EM/2x3 電子模塊螺釘型端子? （5塊） 6ES7193-4CB10-0AA0 TM-E15C23-01 f. EM/2x3 電子模塊彈簧型端子? （5塊） 6ES7193-4CA40-0AA0 TM-E15S26-A1 für EM/2x6 電子模塊螺釘型端子 （5塊） 6ES7193-4CA50-0AA0 TM-E15C26-A1 für EM/2x6 電子模塊彈簧型端子 （5塊） 6ES7193-4JA00-0AA0 SIMATIC DP，ET 200S備件終端模塊 附件 6ES7193-4GA00-0AA0 終端模塊TM-P和TM-E，電源導軌 3 x 10 MM,每包5個 6ES7193-4GB00-0AA0 終端元件，用于絞線屏蔽與電源導軌的連接，每包5個 ET200M: 6ES7153-1AA03-0xB0 IM153-1接口模塊 6ES7153-2BA01-0xB0 IM153-2接口模塊高性能型(最多連接8個模塊) 6ES7153-2BA02-0xB0 IM153-3接口模塊高性能型(最多連接12個模塊) 6ES7153-2AR02-0xA0 IM153冗余套件高性能型2個153－2和1個IM/IM總線模板 6ES7153-2BB00-0xB0 IM153-2光纖接口模塊 6ES7195-1GF30-0xA0 有源總線模塊的DIN導軌 6ES7195-7HA00-0xA0 有源總線模塊BM PS/IM 6ES7195-7HB00-0xA0 有源總線模塊BM 2 X 40 6ES7195-7HC00-0xA0 有源總線模塊BM 1 X 80 6ES7195-7HD10-0xA0 有源IM/IM冗余總線模板高性能型 6ES7193-0CD40-7XA0 TB8的屏蔽連接端子 6ES7390-5AB00-0AA0 端子元件 2 x 2-6mm 6ES7390-5BA00-0AA0 端子元件 1 x 3-8mm 6ES7390-5CA00-0AA0 端子元件 1 x 6-13,5mm
