產品簡介

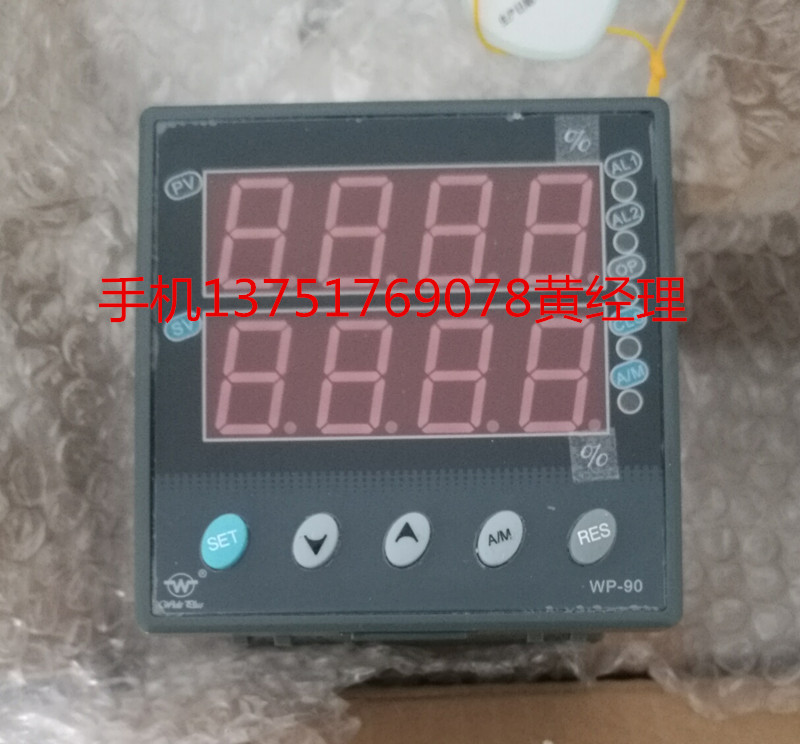

WP-D935-022-1212-HL手操器
WP-D935-022-1212-HL手操器
產品價格：￥面議
上架日期：2017-10-25 13:58:46
產地：福州
發貨地：廣州
供應數量：不限
最少起訂：1臺
瀏覽量：353
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    WP-D935-022-1212-HL手操器

    智能手動操作器





    智能手動操作器采用先進的微處理器進行智能控制，可接在各種調節器之后作其后備控制儀表。一旦調節器控制失效，可轉由本控制器進行手動操作控制，并可取代伺服放大器直接驅動電動或氣動執行機構?？赏瑫r輸入和顯示測量信號及反饋信號。且輸入端口具備萬能信號輸入功能，只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準信號）之間的輕松切換，提高了儀表的通用性和可靠性。
    可自動跟隨輸入值調節控制輸出，可分別有一路模擬量控制輸出、一路開關量控制輸出（可控制正/反轉）以及一路模擬量跟蹤輸出?？蓪崿F(xiàn)自動/手動無擾動切換。手動切換至自動時，采用逼近算法，并帶切換限幅功能，以保證手動/自動的平穩切換。
    采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），清晰直觀。顯示方式有二種：雙屏數碼顯示；雙屏數碼+雙光柱顯示(顯示測量值+閥位反饋值/輸出量)。輸入/輸出回路均采用光電隔離，可帶串行通信接口。

    型 號

    WP-D.S、T835、D935系列



    輸入信號

    電　　流 0～10mA、4mA～20mA等（輸入電阻≤250Ω）
    電　　壓 0～5V、1V～5V、mV等（輸入阻抗≥250KΩ）



    輸出信號

    模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
    DC 1V～5V (負載電阻≥250KΩ) DC 0～5V (負載電阻≥250KΩ)
    開關量輸出　　繼電器控制輸出— ON/OFF（帶回差）；
    觸點容量：AC 220V/3A；DC 24V/5A(阻性負載)
    可控硅控制輸出— SCR(過零觸發脈沖)輸出； AC 400V/0.5A
    固態繼電器輸出— SSR（固態繼電器控制信號）
    輸出； DC 5V～24V/30mA
    聯絡信號　　　手動／自動切換時有繼電器或TTL電平信號輸出(用于標識手動/自動狀態)
    通訊輸出　　　標準串行雙向通訊接口：　通訊協儀：RS-232C，RS-485
    波特率 — 300～9600bps（自由設定）
    饋電輸出 DC 24V，負載≤30mA



    特 性

    測量精度　　　±0.2%FS±1字或±0.5%FS±1字
    分 辨 率　　　數字顯示：±1字；光柱顯示：±1線
    顯示范圍　　　數字：-1999～9999 光柱：0～100%
    顯示方式　　　·-1999～9999字測量值顯示　　　·-1999～9999字設定值顯示
    ·-1999～9999字控制目標值顯示　·0～100%輸出量顯示
    ·雙光柱測量值＋閥位反饋值(或輸出量)顯示
    ·0～100%閥位反饋測量值顯示
    報警方式　　　可選擇上限或下限控制/報警輸出，LED指示。
    控制/報警帶回差(可自由設定)
    參數設定　　　面板輕觸式按鍵數字設定 參數設定值斷電后永久保存
    參數設定值密碼鎖定
    保護方式　　　熱電偶/熱電阻輸入斷線報警　　　繼電器輸出狀態LED指示
    輸入超／欠量程報警　　電源欠壓自動復位
    工作異常自動復位



    使用環境

    環境溫度 0～50℃
    相對濕度　　　≤85% RH 避免強腐蝕氣體
    供電電壓　　　常規型　·AC 220V %（50Hz±2Hz，線性電源）
    特殊型　·AC 90V～265V （開關電源）　·DC 24V±2V （開關電源）
    功　　耗 　　·≤5W（AC 220V線性電源）　　·≤4W（AC 90V～265V開關電源）
    ·≤4W（DC 24V開關電源）

    型 號

    WP-D835、T835系列(橫式)

    WP-S835、T835系列(豎式)

    儀表外形

    http://www.66766880.com/uploads/allimg/101006/1206023L0-3.jpg   http://www.66766880.com/uploads/allimg/101006/1206024Y1-4.jpg

    外形尺寸

    寬×高×深: 160×80×140mm

    寬×高×深：80×160×140mm

    開孔尺寸
    （mm）

    http://www.66766880.com/uploads/allimg/101006/1206025M6-5.jpg

    http://www.66766880.com/uploads/allimg/101006/1206022c0-6.jpg

    重 量



    常規型(線性電源）：400g 特殊型（開關電源）240g

    接 線 圖

    http://www.66766880.com/uploads/allimg/101006/1206024N4-7.jpg



    型 號

    WP-D935系列



    儀表外形

     http://www.66766880.com/uploads/allimg/101006/120602FX-8.jpg

    外形尺寸

    寬×高×深：96×96×105mm



    開孔尺寸
    （mm）

    http://www.66766880.com/uploads/allimg/101006/12060211F-9.jpg



    重 量



    常規型(線性電源）：400g 特殊型（開關電源）：240g

    接 線 圖



    http://www.66766880.com/uploads/allimg/101006/1206022530-10.jpg






    選型表



    智能手動操作器(數字顯示) 型譜表

    型　號

    代　　　　　碼

    說　　　　　明

    WP-

     □ □□□-□ □ □-□□ □□-□ □ □ □



    外形特征

    D
    S





















    橫式顯示儀表
    豎式顯示儀表

    外形尺寸

    835
    935



















    160×80mm(橫式),80×160mm(豎式)
    96×96mm

    通訊方式

    □

















    參見“通訊方式”

    控制輸出方式

    □















    參見“控制輸出方式”

    跟蹤輸出方式

    □













    參見“變送輸出方式”

    PV輸入類型

    □□











    參見“PV輸入類型”

    SV輸入類型

    □□









    參見“SV輸入類型”（輸入不可選擇全切換）

    報警方式

    N
    H
    L







    無報警（可省略）
    上限報警（該表只能選擇一個報警輸出）
    下限報警

    手／自動
    切換聯絡信號

    N
    R
    T





    無輸出(可省略)
    繼電器觸點（ON/OFF）
    TTL電平

    饋電輸出

    P



    單路DC 24V饋電輸出

    供電方式

    T
    W

    AC 220V供電（線性電源，可省略）
    AC 90～265V供電（開關電源）
    DC 24V供電（開關電源）

    智能手動操作器(光柱顯示) 型譜表

    型　　號

    代　　　　　碼

    說　　　　　明

    WP-T

     □□□-□□ □ -□□ □□-□□ □ □ □



    外形尺寸

    835





















    160×80mm(橫式),80×160mm(豎式)

    通訊方式

    □



















    參見“通訊方式”

    控制輸出方式

    □

















    參見“控制輸出方式”

    跟蹤輸出方式

    □















    參見“變送輸出方式”

    PV輸入類型

    □□













    參見“PV輸入類型”

    SV輸入類型

    □□











    參見“SV輸入類型”（輸入不可選擇全切換）

    報警方式

    N
    H
    L









    無報警（可省略）
    上限報警（該表只能選擇一個報警輸出）
    下限報警

    手／自動
    切換聯絡信號

    N
    R
    T







    無輸出(可省略)
    繼電器觸點（ON/OFF）
    TTL電平

    饋電輸出

    P





    單路DC 24V饋電輸出

    供電方式

    T
    W



    AC 220V供電（線性電源，可省略）
    AC 90～265V供電（開關電源）
    DC 24V供電（開關電源）

    外形特征

    X

    豎式顯示（可省略）
    橫式顯示



    ★主屏(PV)輸入信號可全切換（訂貨時請注明）副屏(SV)輸入信號為“輸入類型”表中的12～16
    ★正常選型:自動時,控制輸出對應于主屏(PV)顯示的輸入值輸出。手動時,按輸出百分比手動自由輸出。
    跟蹤變送輸出：對應于SV反饋輸入值變送,對應PV輸入時，請增加PV變送說明。
    發光二極管(A/M): 為手動切換狀態標志。
    ★配氣動執行器控制輸出一般選取模擬量輸出。
    ★配電動執行器控制輸出一般選取開關量輸出（繼電器觸點輸出控制正轉/反轉）。
    ★特殊型號或要求的，請定貨時提供分度號或參考標準。
    ★型號舉例：WP-D835-822-1212;WP-D935-020-1212-L;WP-S835-820-1212-HW
    WP-T835-822-1212;WP-T835-820-1212-HW



    ■通訊方式

    代　　碼

    0

    2

    8

    9

    通訊方式

    無 通 訊

    RS-232C

    RS-485

    特殊規格

    ★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出



    ■變送輸出方式

    代　　碼

    ０

    2

    3

    4

    5

    ５

    輸出方式

    無輸出

    4mA ～20mA

    0～10mA

    1V ～5V

    0～5V

    特殊規格



    ■輸入類型

    代碼

    輸入類型

    測量范圍

    代碼

    輸入類型

    測量范圍

    代碼

    輸入類型

    輸入類型

    1

    B

    400～1800℃

    8

    Pt100

    -200～650℃

    15

    0～5V

    -1999～9999d

    2

    S

    0～1600℃

    9

    Pt100.1

    -99.9～320.0℃

    16

    0～20mA

    -1999～9999d

    3

    K

    0～1300℃

    10

    Cu50

    -50.0～150.0℃

    17

    30Ω～350Ω

    -1999～9999d

    4

    E

    0～1000℃

    11

    Cu100

    -50.0～150.0℃

    18

    特殊規格

    用戶特定(注4)

    5

    T

    0～320.0℃

    12

    4mA～20mA

    -1999～9999d

    23

    可切換輸入

    注5

    6

    J

    0～1200℃

    13

    0～10mA

    -1999～9999d







    7

    WRe

    0～2300℃

    14

    1V～5V

    -1999～9999d









    ★可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：

    代碼

    輸入類型

    代碼

    輸入類型

    代碼

    輸入類型

    代碼

    輸入類型

    代碼

    輸入類型

    1

    B

    4

    E

    7

    WRe

    10

    Cu50

    14

    1V～5V

    2

    S

    5

    T

    8

    Pt100

    12

    4mA～20mA

    15

    0～5V

    3

    K

    6

    J

    9

    Pt100.1

    13

    0～10mA
