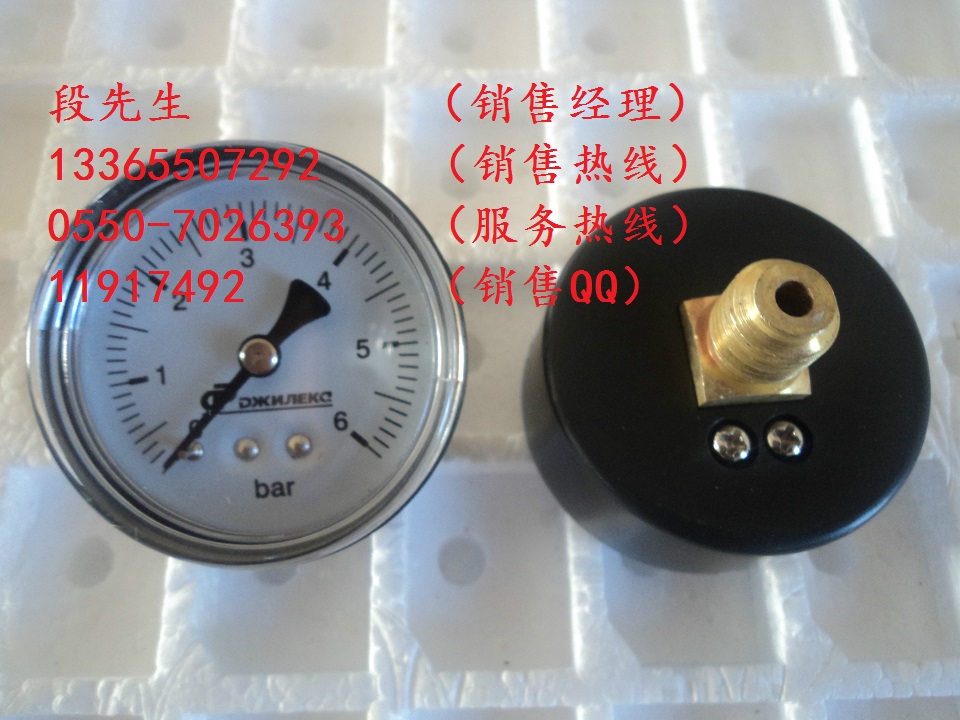

YN-60徑向耐震壓力表
用途說明
型號說明
-0.1～0.5；-0.1～0.9；-0.1～1.5
-0.1～2.4
-0.1～0
型號
外形尺寸
A
B
C
D
d
d0
M
YN-50Z
29
24
0
?50
-
-
M10×1
YN-60
31
32
14
?60
-
-
M14×1.5
YN-60T
31
32
15
?75
?3.4
YN-60Z
30
32
0
-
-
YN-60ZT
30
32
0
?75
?3.4
YN-100
44
45
18
?100
-
-
M20×1.5
YN-100T
44
46
19
?118
?5.5
YN-100Z
43
45
34
-
-
YN-100ZT
43
45
44
?118
?5.5
YN-150
50
47
19
?150
-
-
M20×1.5
YN-150T
50
48
20
?165
?5.5
YN-150Z
51
47
55
-
-
YN-150ZT
51
47
55
?165
?5.5
結構原理：
在普通壓力表的基礎上,內部填充阻尼液并加裝緩沖機構,減輕環境劇烈振動及介質的脈沖對儀表的影響,壓力表指示穩定清晰。
產品應用：
耐震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。
工作條件
1.儀表處于正常工作狀態時，儀表工作位置應垂直安裝。
2.負荷穩定、增減負荷應均勻。
3.周圍環境溫度為:-5～55℃；-25～55℃。
4.抗震等級為V.H.4或V.H.5。
耐震壓力表技術參數
型號
結構形式
精度(%)
壓力范圍(MPa)
使用環境條件
YN-50Z
軸向無邊
±2.5
0～0.16 0～0.25 0～0.4
0～0.6 0～1.0 0～1.6
0～2.5 0～4 0～6
0～10 0～16 0～25
0～40 0～60 0～100
0～120
周圍環境溫度為:
-5～55℃；-25～55℃。
使用工作環境振動頻率
不大于25Hz，振幅不大于1mm
YN-60
徑向無邊
YN-60T
徑向帶后邊
YN-60Z
軸向無邊
YN-60ZT
軸向帶前邊
YN-100
徑向無邊
±1.6
0～0.16 0～0.25 0～0.4
0～0.6 0～1.0 0～1.6；
0～2.5 0～4 0～6
0～10 0～16 0～25
0～40 0～60；
0～100 0～160
YN-100T
徑向帶后邊
YN-100Z
軸向無邊
YN-100ZT
軸向帶前邊
YN-150
徑向無邊
YN-150T
徑向帶后邊
YN-150Z
軸向無邊
YN-150ZT
軸向帶前邊
耐震壓力表尺寸說明
