| 產品參數 | |||
|---|---|---|---|
| 品牌 | AWNA | ||
| 包裝 | 袋裝 | ||
| 最小包裝量 | 1 | ||
| 產地 | 中國 | ||
| 頻段 | 0-110GHz | ||
| 駐波 | 小于1.2dB | ||
| 交期 | 3-5天 | ||
| 特性1 | 射頻專用 | ||
| 特性2 | 低損耗 | ||
| 特性3 | 穩幅穩相 | ||
| 數量 | 999 | ||
| 封裝 | 袋裝 | ||
| 批號 | 1年內 | ||
| 可售賣地 | 全國 | ||
| 材質 | 不銹鋼主體 | ||
| 型號 | 射頻器件 | ||
AWNA主要銷售微波射頻器產品，品質優良，價格合理，交期穩定快捷。
我們的射頻器件產品主要有射頻電纜，射頻線纜，射頻探針，射頻轉接器，功分器，衰減器等。
產品廣泛應用于移動通訊設備、手機電腦 、數字家電、航空航天、國防、芯片、射頻識別、廣播電視、儀器儀表、軌道交通、醫療設備等高科技領域。
一:射頻電纜及射頻線纜組件主要有以下2類
高性能同軸電纜包含：低損耗穩幅穩相同軸電纜、穩幅同軸電纜、超柔同軸電纜、損耗半鋼同軸電纜、低損耗超柔軟同軸電纜等。
精密測試電纜包含：穩幅穩相測試電纜、精密穩幅穩相測試電纜、可帶鎧甲選擇。
我們的電纜組件主要用于儀器校準測試、實驗室測試測量、生產線測量、手機測試、射頻微波系統連接等。
電纜連接器主要有：N公頭，SMA公頭，SMA公彎頭，3.5mm公頭，2.92mm公頭，2.4mm公頭，TNC公頭，MCX公頭，MMCX公頭，SMPM公頭，SMP公頭等等
主體為不銹鋼303拋光鈍化，中心導體為鈹銅鍍金。
二:功率分配器的技術指標包括頻率范圍、承受功率、主路到支路的分配損耗、輸入輸出間的插入損耗、支路端口間的隔離度、每個端口的電壓駐波比等。
.jpg)
1、頻率范圍。這是各種射頻/微波電路的工作前提，功率分配器的設計結構與工作頻率密切相關。首先明確分配器的工作頻率，才能進行下面的設計
2、承受功率。在大功率分配器/合成器中，電路元件所能承受的大功率是核心指標，它決定了采用什么形式的傳輸線才能實現設計任務。一般地，傳輸線承受功率由小到大的次序是微帶線、帶狀線、同軸線、空氣帶狀線、空氣同軸線，要根據設計任務來選擇用何種線。
3、分配損耗。主路到支路的分配損耗實質上與功率分配器的功率分配比有關。如兩等分功率分配器的分配損耗是3dB，四等分功率分配器的分配損耗是6dB。
4、插入損耗。輸入輸出間的插入損耗是由于傳輸線（如微帶線）的介質或?qū)w不理想等因素，考慮輸入端的駐波比所帶來的損耗。
5、隔離度。支路端口間的隔離度是功率分配器的另一個重要指標。如果從每個支路端口輸入功率只能從主路端口輸出，而不應該從其他支路輸出，這就要求支路之間有足夠的隔離度。
6、駐波比。每個端口的電壓駐波比越小越好。
我們的功分器有1分2，1分3，1分4，1分8，1分16等，

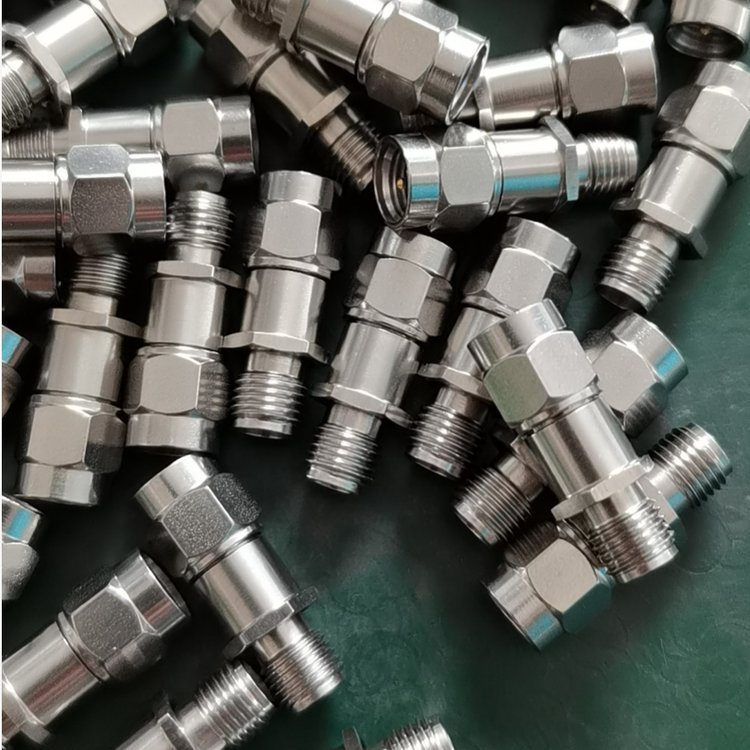

三：射頻轉接器優點是高頻段，低駐波，高耐久性，高可靠性，用于實驗室，雷達，儀器儀表等。
有同系列互轉，系列間互轉2類
1.85mm轉1.85mm?2.4mm轉2.4mm?2.92mm轉2.92mm?3.5mm轉3.5mm?SMA轉SMA??SSMA轉SSMA??N轉N等
1.85mm轉2.4mm??1.85mm轉2.92mm?2.4mm轉2.92mm?SSMP-2.4mm?SSMP-2.92mm??2.4mm轉3.5mm
N轉SMA?N轉3.5mm?N轉2.92mm
四：射頻探針主要有測試RF座與IPEX座以及PCB焊點等3類不同的結構。
.jpg)
我們的射頻探針損耗小，測試穩定，壽命長。
有外置彈簧探針，內置彈簧探針，標準T型探針，迷你型探針。
也可以按客戶需求定制異形探針。
五：衰減器
同軸衰減器接口分公頭和母頭，可為雙向和定向，取決于額定功率。我們的射頻衰減器按照精密工業技術要求制造，本體構造為鋁翅片散熱片式、材質為不銹鋼或鍍鎳黃銅
系列的同軸衰減器的連接器品種有2.4mm、2.92mm、 7/16 DIN、 7mm、 BNC、 F、N、 SMA 和 TNC等。
常用的為SMA接口的同軸固定式衰減器。
