| 產品參數 | |||
|---|---|---|---|
| 品牌 | 米朗MIRAN | ||
| 電源電壓 | 9V-28VDC | ||
| 產品 | 固定式測斜儀 | ||
| 工作電流 | 14mA( 24DV) | ||
| 工作溫度 | -20- 80 | ||
| 分辨率 | 0.01° | ||
| 精度 | ±0.05° | ||
| 輸出信號 | 485總線 | ||
| 通信協議 | Modbus-RTU | ||
| 現貨 | 是 | ||
| 可售賣地 | 全國 | ||
| 用途 | 測斜儀 | ||
| 型號 | MCXD-15-R-A | ||
固定式測斜傳感器/測斜儀是本公司基于高精度六軸傳感器結合單片機嵌入式系統研發的一款固定式傾角測量儀。用以觀測邊坡、基坑，鐵路等相對水平的雙軸傾斜角度，配合自動實時監測系統也可適合于滑坡地質活動的長期監測。鉆孔的多級設置，可以測量每個深度的傾角，將傾角進行位移換算，適用于常規測量方式難以觀測到的隱蔽部位的形變量。 固定式測斜傳感器/測斜儀內部由電子倉部分（高精度角度敏感元件及芯片組），以及外部不銹鋼組件，滑輪組件等構成。外部為一根四芯屏蔽線引出。通常安裝固定式測斜儀還需要安裝附件，如測斜管，不銹鋼絲，吊環等，需根據現場情況合理地進行配置。
一. 固定式測斜傳感器/測斜儀原理及概述??
? ?固定式測斜儀是本公司基于高精度六軸傳感器結合單片機嵌入式系統研發的一款固定式傾角測量儀。用以觀測邊坡、基坑，鐵路等相對水平的雙軸傾斜角度，配合自動實時監測系統也可適合于滑坡地質活動的長期監測。鉆孔的多級設置，可以測量每個深度的傾角，將傾角進行位移換算，適用于常規測量方式難以觀測到的隱蔽部位的形變量。

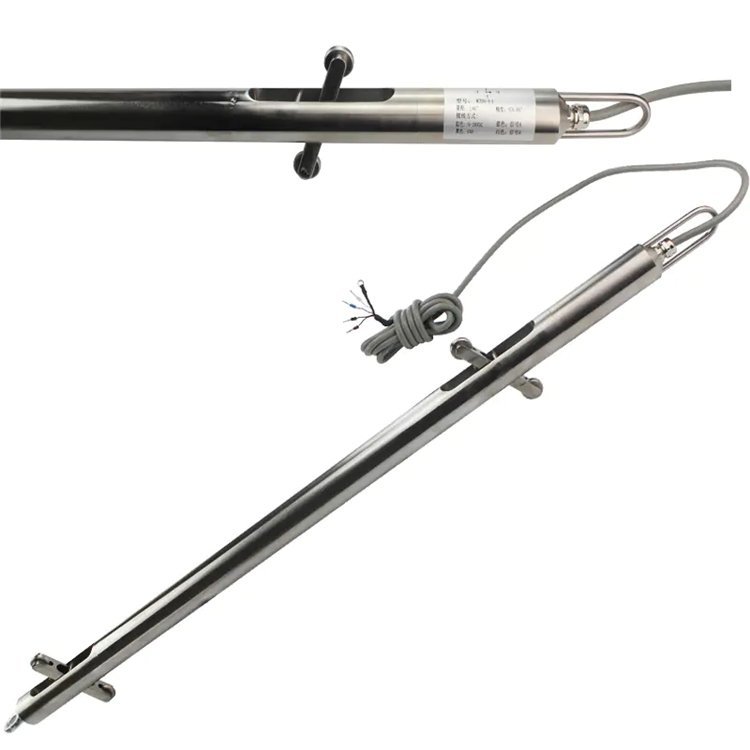

? ? 固定式測斜儀內部由電子倉部分（高精度角度敏感元件及芯片組），以及外部不銹鋼組件，滑輪組件等構成。外部為一根四芯屏蔽線引出。通常安裝固定式測斜儀還需要安裝附件，如測斜管，不銹鋼絲，吊環等，需根據現場情況合理地進行配置。
二. 固定式測斜傳感器/測斜儀產品技術參數
項目 | 技術參數 |
電源電壓 | 9V--28VDC |
工作電流 | 14mA( 24VDC) |
工作溫度 | -20℃--80℃ |
測量范圍 | XY雙軸??±60° |
分辨力 | 0.01° |
準確度（精度） | ±0.05° |
輸出信號 | 485總線 |
通信協議 | Modbus—RTU |
導向輪間距 | 500mm |
配套線長度 | 默認2m,加長定制請聯系業務 |
接線定義 | 棕色：供電電源（ ） 黑色：供電電源（-） 藍色：458信號（A） 白色：485信號（B） |
