| 產品參數 | |||
|---|---|---|---|
| 品牌 | 飛泰 | ||
| 檢測工件 | 無縫鋼管 | ||
| 檢測方法 | 超聲波自動探傷 | ||
| 檢測范圍 | 鋼管縱向傷、橫向傷及壁厚等缺陷 | ||
| 鋼管壁厚 | 7mm~40mm | ||
| 鋼管直徑 | 114–340mm | ||
| 鋼管長度 | 6.0–12.5m | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
石家莊飛泰檢測儀器有限公司是一家專業從事自動化超聲波探傷檢測設備和探傷系統的研發生產與銷售的公司，我公司研發生產的超聲波自動探傷設備全部通過行業檢測中心的認證，其中近十余項高于 外水平。在大口徑渦流，超聲波智能在線檢測的關鍵核心技術上取得突破，取得了完全自主知識產權和先進的科技成果，形成渦流、超聲系列化成套裝備，目前產品達到或高于標準，掌握先進的技術水平。
NUTM-340型無縫鋼管超聲波探傷設備介紹
根據市場Φ340無縫鋼管探傷檢測需要，公司配套制造一套無縫鋼管超聲波探傷設備，該設備是我單位研制生產系列自動探傷設備的一種，將用于碳鋼、合金鋼、不銹鋼等鋼管的缺陷檢測。
探傷設備采用離線檢測。吊裝被探鋼管放在上料臺架，撥料機構將鋼管送到螺旋傳輸輥道，經定位驅動裝置，鋼管平穩進入探頭，完成對鋼管的全覆蓋探傷。視鋼管有無缺陷,分別落到正料槽或廢料槽。
無縫鋼管探傷設備主要技術參數
1、探傷方法：超聲波——鋼管螺旋前進
2、通道數：32通道超聲波探傷 水浸法探傷
3、檢測速度：0-4 m/分鐘?
4、檢測缺陷：鋼管縱向傷、橫向傷及壁厚
5、覆蓋范圍：鋼管整體110檢測
6、聲光報警功能： 在自動探傷的過程中，當系統檢查到缺陷或耦合不良時，系統將自動產生聲光報警。
無縫鋼管產品探傷規格
1.直徑范圍 (D)：114 – 340 mm
2.壁厚范圍 (s)： 7- 40.0 mm
3.s/D 比： 0.2
4.管長：6.0–12.5 m
5. 單重：? ? ? ? ? ? ?2T
6.加工狀態：軋制、熱處理、矯直
7.無油，無氧化皮，無明顯突出物，無毛刺等以及其他液體和油脂
8.表面溫度：max 65°C?
9.外徑公差:±1.0
10.壁厚公差:±8.0
11.橢圓度:? ?≤3.0
12.管體的彎曲度:≤3.0mm/m?
13.管端彎曲度:≤3mm (管端長度: 1.5m)
14.垂直鋸斷，無放射狀毛刺，無變形、無翹頭，無突起，端面光滑。
超聲探傷工藝描述
將鋼管吊至至上料臺架→撥料裝置再將鋼管撥至旋轉輥道→旋轉輥道傳動鋼管螺旋前進→前壓緊定位機構落下→超聲探頭跟蹤裝置升起→超聲波探傷開始→后壓緊定位機構落下→旋轉輥道傳動鋼管螺旋前進至下料輥道→確定有無缺陷給出相應信號→根據有無缺陷完成下料或分選。

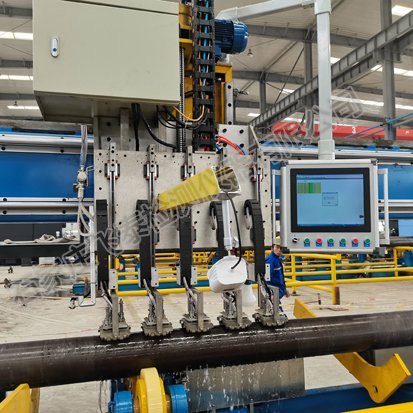

設備工作時，撥料機構將鋼管撥至旋轉輥道，鋼管通過旋轉輥道帶動旋轉前進。本套設備檢測中央主機由一套縱傷檢測機構、一套橫傷檢測機構、一套測厚、分層檢測機構及三套壓輥驅動裝置組成。鋼管到達檢測主機處后，依次進行超聲波縱傷檢測、橫傷檢測、分層測厚檢測。檢測主機前后有均一套壓緊驅動裝置（共三套），用以保證鋼管通過檢測主機時勻速、穩定。
超聲探頭放置于鋼管底部水槽中，形成螺旋掃查模式，探頭與鋼管以水做為耦合劑，且耦合用水可以循環使用。探出缺陷后，儀器給出報警信號，并進行噴標標記， 有傷鋼管撥至廢品槽，無傷鋼管傳送至下道工序。
設備控制分兩種狀態：手動、自動。手動狀態下，各種動作均手動控制，適合設備功能試驗或樣管調試；自動狀態下，所有動作均自動完成，無需人為干預。以上各種狀態均可通過急停開關實現復位停止運行。
制造執行標準
下列標準有沖突時，以其中要求更嚴格的標準為驗收標準。
GB/T5777-2019《無縫鋼管超聲探傷檢驗方法》
JB4730-1994《壓力容器無損檢測》的8.1 “高壓無縫鋼管超聲檢測”
YB/T4082-2011《鋼管自動超聲探傷系統綜合性能測試方法》
設備分交原則
賣方供貨范圍：
(1)賣方對所供貨設備的完整性、先進性及可靠性負責。賣方負責機組從上料輥道及料臺至下料及料臺全過程的設備及材料。包括主機輔機所需要的機械設備、配電系統、自動化系統、液壓系統及潤滑系統隨機所帶的工具等。
(2)構成整個供貨設備的設備單元、部件及材料，或在上述技術規格中說明的內容均應反映到設備分交表中。
(3)由于賣方的原因而引起增加供貨范圍中的設備及零部件的數量，由賣方負責提供。設備在調試期間所消耗的易損件等由賣方負責。
(4)從TOP點至設備上各部位的介質管線的配管、輔件、聯接件等均由賣方供貨。機械設備所需的介質（包括氣等）管線接口（TOP）位于設備旁附近一米處，其范圍內管路設計與供貨由賣方負責。買方負責接到TOP點前。
(5)在設備分交表中未列出的，但卻是保證探傷作業線正常工作所必須的設備，為保證供貨設備的完整性，賣方有責任將其列入設備供貨清單的“其它欄目”中
(6)從設備驗收合格簽字之日算起，賣方提供設備一年質保期。人為損壞除外。
買方供貨范圍：
（1）買方負責土建基礎的施工，包括地腳螺栓、灌漿料等材料及所用 工具的提供。提供能源介質管線至靠近機組某指定TOP點處，在賣方的指導下對機組進行安裝調試。并提供相關的能源介質，能源介質用量及要求見附件一1.5條。
（2）買方負責機組調試和生產過程當中的 工具（包括直線水平儀、框架水平儀、電焊機等）、 維護工具和吊具。
超聲波自動探傷系統傷經過多年來從事無損檢測技術的研究和開發推廣工作，現有成套探傷設備在 外1980余家使用，另有湖南、浙江、江蘇、山東、天津、遼寧、黑龍江等多個省份的近150家大中型鋼管廠也在使用我們的探傷設備，例如上海寶鋼集團、首鋼、攀鋼集團、新興鑄管集團、無錫振達鋼管廠、天海集團壓力容器、天津無縫鋼管廠、湖南衡陽鋼管廠、江蘇西姆萊斯、大冶鋼廠、濟南鋼鐵集團、無錫鋼廠等，設備受到用戶一致好評，在行業中樹立了較高的知名度，經濟效益和社會效益顯著。
我們既可研發多通道自動化探傷系統，又可設計加工機械成套設備，是我國為數極少獨立制造全套探傷設備的單位。
