VM 扁平不透明螺絲蓋 4X 型
下載規格
VM 系列外殼設計用作潮濕、多塵和腐蝕性環境中的絕緣電氣接線盒、端子接線盒、儀器外殼和電氣控制箱。
特征
規格
特點與優勢
外殼免維護且耐腐蝕
底座和蓋子由聚酯、聚碳酸酯材料混合物制成，可承受高達 280°F (138°C) 的連續溫度
角落的蓋螺絲孔在墊片區域之外
由聚氨酯泡沫制成的連續墊圈確保最佳完整性
行業標準
UL 列出的類型 3、3R、4、4X、12、13
CSA 3、3R、4、4X、12、13
IP66
規格
規格
公制 | 帝國
防護等級 NEMA 類型 3；NEMA 3R 型；NEMA 類型 4；NEMA 4X 型；NEMA 12 型；NEMA 13 型；IP66材料 聚酯纖維結束 光滑啞光顏色 淺灰色標 拉爾 7035
公制 | 帝國
目錄編號
高度
寬度
深度
VM4334.36 英寸3.18 英寸3.66 英寸
VM5335.03 英寸3.06 英寸3.02 英寸
VM5345.03 英寸3.06 英寸4.02 英寸
VM5535.03 英寸5.03 英寸3.02 英寸
VM5545.03 英寸5.03 英寸4.02 英寸
VM 扁平不透明螺絲蓋 4X 型
下載規格
VM 系列外殼設計用作潮濕、多塵和腐蝕性環境中的絕緣電氣接線盒、端子接線盒、儀器外殼和電氣控制箱。
特征
規格
特點與優勢
外殼免維護且耐腐蝕
底座和蓋子由聚酯、聚碳酸酯材料混合物制成，可承受高達 280°F (138°C) 的連續溫度
角落的蓋螺絲孔在墊片區域之外
由聚氨酯泡沫制成的連續墊圈確保最佳完整性
行業標準
VM7336.72 英寸3.17 英寸3.61 英寸
VM7537 英寸5.03 英寸2.97 英寸
VM7547 英寸5.03 英寸4.02 英寸
VM7557 英寸5.03 英寸5.02 英寸
VM7737 英寸7 英寸3.02 英寸
VM7757 英寸7 英寸5.02 英寸
VM7767 英寸7 英寸6.02 英寸
VM9339.9 英寸3.18 英寸3.61 英寸
目錄編號
特點與優勢
壓塑玻璃纖維具有出色的耐化學性和耐溫性，并具有出色的耐候性和物理性能
玻璃纖維易于沖壓、鉆孔、銼削或鋸切
墊圈確保防水和防塵密封
每個外殼都提供聚酯安裝支架和不銹鋼連接螺釘
防刮聚碳酸酯窗戶粘合到位
提供現場模制螺紋黃銅插件和電鍍鋼螺釘，用于安裝可選面板和接線盒套件
可拆卸鉸鏈蓋通過 316 型不銹鋼鉸鏈銷連接到機身
螺絲蓋外殼用兩個 316 型不銹鋼開槽蓋螺絲固定
帶有快速釋放閂鎖的外殼在角落處具有耐腐蝕聚酯閂鎖，可暢通無阻地進入外殼
鉸鏈銷和吊環是耐腐蝕的 316 型不銹鋼
包括掛鎖規定
材料不含鹵素
行業標準
UL 508A 列名；4、4X、12、13 型；檔案號 E61997
cUL 根據 CSA C22.2 No 94 列出；4、4X、12、13 型；檔案號 E61997
根據 UL 508A 評估外殼可燃性
根據 UL 508A 評估的窗戶可燃性
需要滿足 UL/CSA 外部安裝要求的安裝支架。
NEMA/EEMAC 類型 4、4X、12、13
CSA 文件號 42186：4、4X、12、13 型
IEC 60529，IP66
規格
規格
公制 | 帝國
防護等級 NEMA 12 型；NEMA 13 型；NEMA 類型 4；NEMA 4X 型；IP66材料 玻璃纖維顏色 淺灰色標 拉爾 7035結束 光滑啞光
A201610CHSCFG 機柜安全
A12106CHQRFG12 英寸10 英寸6 英寸10.75 x 8.88 英寸實心蓋，快速釋放
A14128CHQRFG14 英寸12 英寸8 英寸12.75 x 10.88 英寸實心蓋，快速釋放
A16148CHQRFG16 英寸14 英寸8 英寸14.75 x 12.88 英寸實心蓋，快速釋放
A181610CHQRFG18 英寸16 英寸10 英寸16.75 x 14.88 英寸實心蓋，快速釋放
A664CHQRFG6 英寸6 英寸4進4.88 x 4.88 英寸實心蓋，快速釋放
A864CHQRFG8 英寸6 英寸4進6.75 x 4.88 英寸實心蓋，快速釋放
A1086CHQRFGW10 英寸8 英寸6 英寸8.75 x 6.88 英寸窗蓋，快速釋放
A12106CHQRFGW12 英寸10 英寸6 英寸10.75 x 8.88 英寸窗蓋，快速釋放
A14128CHQRFGW14 英寸12 英寸8 英寸12.75 x 10.88 英寸窗蓋，快速釋放
A16148CHQRFGW16 英寸14 英寸8 英寸14.75 x 12.88 英寸窗蓋，快速釋放
A181610CHQRFGW18 英寸16 英寸10 英寸16.75 x 14.88 英寸窗蓋，快速釋放
A664CHQRFGW6 英寸6 英寸4進4.88 x 4.88 英寸窗蓋，快速釋放
A864CHQRFGW8 英寸6 英寸4進6.75 x 4.88 英寸窗蓋，快速釋放
A1086CHSCFG10 英寸8 英寸6 英寸8.75 x 6.88 英寸實心螺絲蓋
A12106CHSCFG12 英寸10 英寸6 英寸10.75 x 8.88 英寸實心螺絲蓋
A14128CHSCFG14 英寸12 英寸8 英寸12.75 x 10.88 英寸實心螺絲蓋
A16148CHSCFG16 英寸14 英寸8 英寸14.75 x 12.88 英寸實心螺絲蓋
A181610CHSCFG18 英寸16 英寸10 英寸16.75 x 14.88 英寸實心螺絲蓋
A664CHSCFG6 英寸6 英寸4進4.88 x 4.88 英寸實心螺絲蓋
A864CHSCFG8 英寸6 英寸4進6.75 x 4.88 英寸實心螺絲蓋

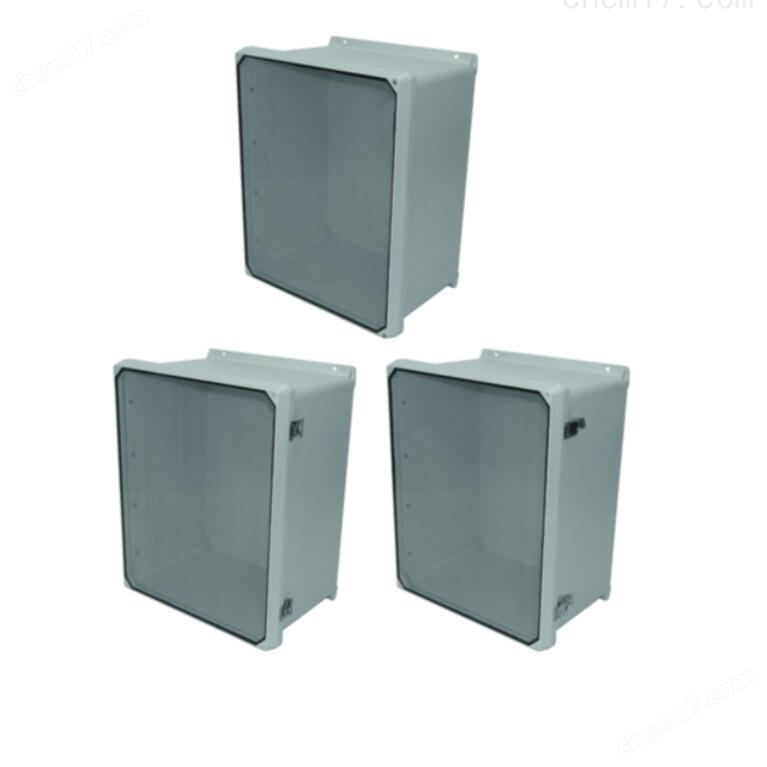

A1086CHSCFGW10 英寸8 英寸6 英寸8.75 x 6.88 英寸窗戶螺絲蓋
A12106CHSCFGW12 英寸10 英寸6 英寸10.75 x 8.88 英寸窗戶螺絲蓋
A14128CHSCFGW14 英寸12 英寸8 英寸12.75 x 10.88 英寸窗戶螺絲蓋
A16148CHSCFGW16 英寸14 英寸8 英寸14.75 x 12.88 英寸窗戶螺絲蓋
A181610CHSCFGW18 英寸16 英寸10 英寸16.75 x 14.88 英寸窗戶螺絲蓋
A664CHSCFGW6 英寸6 英寸4進4.88 x 4.88 英寸窗戶螺絲蓋
A864CHSCFGW8 英寸6 英寸4進6.75 x 4.88 英寸窗戶螺絲蓋
A201610CHSCFG20 英寸16 英寸10 英寸18.75x14.88 英寸實心螺絲蓋
A201610CHQRFGW20 英寸16 英寸10 英寸18.75x14.88 英寸窗蓋，快速釋放
A201610CHSCFGW20 英寸16 英寸10 英寸18.75x14.88 英寸窗戶螺絲蓋
VJ 4X 型扁平不透明蓋板
下載規格
VJ 外殼設計用于在高腐蝕性環境中用作電氣接線盒，并為設備和操作員提供間接電氣接觸保護。
特點與優勢
尺寸從 6x6 (152x152mm) 到 30x24 (762x610mm)
所有 VJ 外殼的設計均符合美國聯合工業委員會 (JIC) 標準
外殼免維護且耐腐蝕
由熱壓模制無鹵、自熄的玻璃纖維增強聚酯 (FRP) 制成
可承受 58°F 至 302°F（-50°C 至 150°C）的持續溫度和高達 392°F (200°C) 的瞬時暴露溫度
聚氨酯泡沫在位墊片
模制安裝法蘭和蓋角肋增加了外殼強度
外殼可根據客戶規格進行修改
公制 | 帝國
風格 帶掛鎖閂鎖的不銹鋼連續鉸鏈防護等級 NEMA 類型 3；NEMA 3R 型；NEMA 類型 4；NEMA 4X 型；NEMA 12 型；NEMA 13 型；IP66材料 玻璃纖維結束 光滑光澤，UV涂層顏色 淺灰色標 拉爾 70目錄編號
高度
寬度
A1086CHQRFG10 英寸8 英寸6 英寸8.75 x 6.88 英寸實心蓋，快速釋放
A12106CHQRFG12 英寸10 英寸6 英寸10.75 x 8.88 英寸實心蓋，快速釋放
A14128CHQRFG14 英寸12 英寸8 英寸12.75 x 10.88 英寸實心蓋，快速釋放
A16148CHQRFG16 英寸14 英寸8 英寸14.75 x 12.88 英寸實心蓋，快速釋放
A181610CHQRFG18 英寸16 英寸10 英寸16.75 x 14.88 英寸實心蓋，快速釋放
A664CHQRFG6 英寸6 英寸4進4.88 x 4.88 英寸實心蓋，快速釋放
A864CHQRFG8 英寸6 英寸4進6.75 x 4.88 英寸實心蓋，快速釋放
A1086CHQRFGW10 英寸8 英寸6 英寸8.75 x 6.88 英寸窗蓋，快速釋放
A12106CHQRFGW12 英寸10 英寸6 英寸10.75 x 8.88 英寸窗蓋，快速釋放
A14128CHQRFGW14 英寸12 英寸8 英寸12.75 x 10.88 英寸窗蓋，快速釋放
A16148CHQRFGW16 英寸14 英寸8 英寸14.75 x 12.88 英寸窗蓋，快速釋放
A181610CHQRFGW18 英寸16 英寸10 英寸16.75 x 14.88 英寸窗蓋，快速釋放
A664CHQRFGW6 英寸6 英寸4進4.88 x 4.88 英寸窗蓋，快速釋放
A864CHQRFGW8 英寸6 英寸4進6.75 x 4.88 英寸窗蓋，快速釋放
A1086CHSCFG10 英寸8 英寸6 英寸8.75 x 6.88 英寸實心螺絲蓋
A12106CHSCFG12 英寸10 英寸6 英寸10.75 x 8.88 英寸實心螺絲蓋
A14128CHSCFG14 英寸12 英寸8 英寸12.75 x 10.88 英寸實心螺絲蓋
A16148CHSCFG16 英寸14 英寸8 英寸14.75 x 12.88 英寸實心螺絲蓋
VM433
VM533
VM534
VM553
VM554
VM733
VM753
VM754
VM755
VM773
VM775
VM776
VM933
VM 扁平不透明螺絲蓋，帶 4X 型敲除
下載規格
VM 系列外殼設計用作潮濕、多塵和腐蝕性環境中的絕緣電氣接線盒、端子接線盒、儀器外殼和電氣控制箱。
特征
規格
A201610CHSCFG 機柜安全
特點與優勢
外殼免維護且耐腐蝕
底座和蓋子由聚酯、聚碳酸酯材料混合物制成，可承受高達 280°F (138°C) 的連續溫度
角落的蓋螺絲孔在墊片區域之外
底座中的敲除便于導管進入
由聚氨酯泡沫制成的連續墊圈確保最佳完整性
行業標準
UL 列出的類型 3、3R、4、4X、12、13
CSA 3、3R、4、4X、12、13
IP66
規格
規格
公制 | 帝國
風格 不透明的蓋子，底座上有四個非金屬角螺釘和敲落孔防護等級 NEMA 類型 3；NEMA 3R 型；NEMA 類型 4；NEMA 4X 型；NEMA 12 型；NEMA 13 型；IP66材料 聚酯纖維結束 光滑啞光顏色 淺灰色標 拉爾 7035
公制 | 帝國
目錄編號
高度
寬度
深度
VM533K5.03 英寸3.06 英寸3.02 英寸
VM534K5.03 英寸3.06 英寸4.02 英寸
VM553K5.03 英寸5.03 英寸3.02 英寸
VM554K5.03 英寸5.03 英寸4.02 英寸
VM753K7 英寸5.03 英寸2.97 英寸
VM754K7 英寸5.03 英寸4.02 英寸
VM755K7 英寸5.03 英寸5.02 英寸
VM773K7 英寸7 英寸3.02 英寸
VM775K7 英寸7 英寸5.02 英寸
VM776K7 英寸7 英寸6.02 英寸
風格 扁平透明鉸鏈螺絲蓋防護等級 NEMA 類型 3；NEMA 3R 型；NEMA 類型 4；NEMA 4X 型；NEMA 12 型；NEMA 13 型；IP66材料 聚酯纖維結束 光滑低光澤顏色 淺灰色標 拉爾 7035
公制 | 帝國
目錄編號
高度
寬度
深度
VM533CTH5.03 英寸5.03 英寸3.02 英寸
VM534CTH5.03 英寸5.03 英寸4.02 英寸
VM754CTH7 英寸5.03 英寸4.02 英寸
目錄編號
VM533CTH
VM534CTH
VM754CTH
