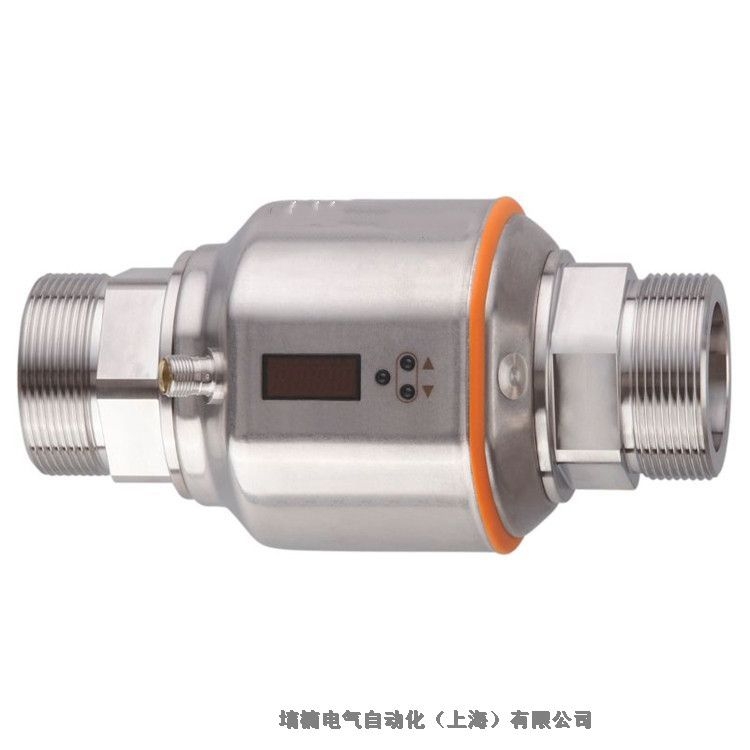

IFM易福門SBG246電子流量計傳感器價格
帶止回閥及顯示屏的流量計
SBG246
SBG34IF0FRKG
準確檢測流量和介質溫度
由于集成測量圖，適用于水、冷卻劑、油和乙二醇溶液
反應時間快并能可靠防止回流
帶有開關輸出、模擬輸出或頻率輸出，以及 IO-Link
清晰可見的 LED 顯示，包含紅/綠顏色變化
產品特征
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
測量范圍
2...100 l/min 0.12...6 m3/h
系統接口 螺紋連接 G 3/4
應用
特殊的性能 鍍金觸點
應用 用于工業應用
介質 水; 乙二醇溶液; 冷卻潤滑劑; 油 (當溫度為40°C時，油粘性10 mm2/s); 油 (當溫度為40°C時，油粘性46 mm2/s)
介質溫度 [°C] -10...100
抗壓強度 [bar] 25
抗壓強度 [Mpa] 2.5
允許工作壓力的最值（用于應用程序符合CRN標準） [bar] 25
電氣數據
工作電壓 [V] 18...30 DC; (符合EN 50178 SELV/PELV標準)
電流損耗 [mA] < 50
防護等級 III
反相保護 有
開機延遲時間 [s] < 3
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
輸出
輸出數量 2
輸出信號 開關信號; 模擬信號; 頻率信號; IO-Link; (可配置)
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降大值 [V] 2
開關量輸出DC的持續電流負載 [mA] 150; (每個輸出 2 x 200 (...60 °C); 2 x 250 (...40 °C))
開關周期（機械的） 1億
模擬輸出數量 1
模擬電流輸出 [mA] 4...20
負載值 [Ω] 500
短路保護 有
過載保護 有
輸出頻率 [Hz] 0...10000
測量/設定范圍
測量范圍
2...100 l/min 0.12...6 m3/h
顯示范圍
0...120 l/min 0...7.2 m3/h
分辨率
0.5 l/min 0.05 m3/h
開關點, SP
1...100 l/min 0.05...6 m3/h
復原點, rP
0...99 l/min 0...5.95 m3/h
頻率終點，F(xiàn)EP
6.5...100 l/min 0.4...6 m3/h
步距
0.5 l/min 0.05 m3/h
頻率終點, FrP [Hz] 10...10000
測量動態性 1:50
溫度監控
測量范圍 [°C] -10...100
顯示范圍 [°C] -32...122
分辨率 [°C] 1
開關點, SP [°C] -9...100
復原點, rP [°C] -10...99
設定步距 [°C] 1
頻率起點，F(xiàn)SP [°C] -10...78
頻率終點，F(xiàn)EP [°C] 12...100
頻率終點, FrP [Hz] 10...10000
精度/偏差
流量監控
精確度(在測量范圍) ± (4 % MW + 1 % MEW); (Q > 2 l/min; 介質和工作溫度: +22 °C ± 4K)
重復精度 ± 1 % MEW
溫度監控
溫度變化率 0,029 °C / K
精確度 [K] 3 K (25°C; Q > 1 l/min)
反應時間
流量監控
反應時間 [s] 0.01
用于開關量輸出的阻尼dAP [s] 0...5
用于模擬量輸出的阻尼 (dAA) [s] 0...5
溫度監控
響應時間T05 / T09 [s] T09 = 120 (Q > 1 l/min)
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 輸出極性; 電流/頻率輸出; 介質設定; 用于開關量輸出/模擬量輸出阻尼; 顯示屏可旋轉及關閉; 測量標準單位; 過程值顏色
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9 CDV
外形 Smart Sensor: Process Data Variable; Device Identification
SIO模式 有
必需的mater port type A
模擬過程數據 2
二位輸出過程數據 2
處理周期最小值 [ms] 5
支持的DeviceID
運行方式 DeviceID
默認 563
工作條件
環境溫度 [°C] 0...60
注意環境溫度
介質溫度< 80 °C
介質溫度< 100 °C: 0...40 °C
存儲溫度 [°C] -15...80
外殼防護等級 IP 65; IP 67
認證/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-3
抗沖擊
DIN EN 60068-2-27 20 g (11 ms)
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 145
UL認證
UL認證編號 I006
承壓設備指令 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體
機械技術數據
重量 [g] 1222.7
原材料 不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黃銅 化學鍍鎳層
材料(接液部件) 不銹鋼(1.4401/316); 不銹鋼(1.4404 / 316L); 黃銅 (2.0371); 黃銅 化學鍍鎳層; PPS; O形環: FKM
系統接口 螺紋連接 G 3/4
顯示器/操作件
顯示
顯示單位 3 x LED, 綠色
開關狀態 2 x LED, 黃色
測量值 字母數字顯示, 紅色/綠色 4位數字
編程 字母數字顯示, 4位數字
注釋
注釋
建議使用200 micron過濾。
所有的數據適用于水 (20 °C)。
MW = 測量值
MEW = Final value of the measuring range
包裝單位 1 件
電氣連接
接口 接插件: 1 x M12; 觸頭: 鍍金的
