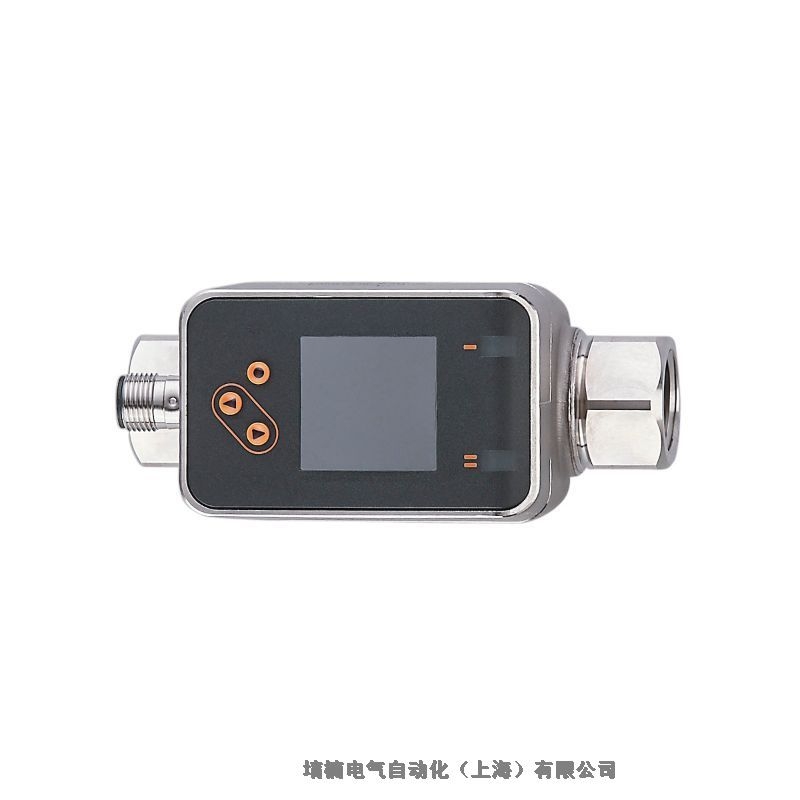

電磁流量計
SM7120
SMR34XGXFRKG/US-100
精確測量流量、消耗和介質溫度
高靈敏度、高重復性和高測量動態性
帶有開關輸出、模擬輸出和脈沖輸出
清晰可見的彩色顯示屏，包含紅/綠顏色變化
無需一定的入口和出口管的長度
產品特征
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
測量范圍 0.1...75 l/min 0.006...4.5 m3/h
系統接口 G 3/4 DN20 扁平密封
應用
特殊的性能 鍍金觸點
介質 導電液體; 水; 水為基本的介質
介質說明 電導率: ≥ 20 μS/cm
粘性: < 70 mm2/s (40 °C)
介質溫度 [°C] -20...90
抗壓強度 [bar] 16
電氣數據
工作電壓 [V] 18...30 DC; (符合EN 50178 SELV/PELV標準)
電流損耗 [mA] < 80
防護等級 III
反相保護 有
開機延遲時間 [s] 5
總的輸入/輸出
輸入和輸出總數 數字輸出數量: 2; 模擬輸出數量: 1
輸入
輸入 計數器復位
輸出
輸出數量 2
輸出信號 開關信號; 模擬信號; 脈沖信號; IO-Link; 頻率信號; (可配置)
電氣設計 PNP/NPN
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降值 [V] 2
開關量輸出DC的持續電流負載 [mA] 100
模擬輸出數量 1
模擬電流輸出 [mA] 4...20; (可調整量程)
負載值 [Ω] 500
脈沖輸出 流量計
短路保護 有
短路保護類型 脈沖
過載保護 有
測量/設定范圍
測量范圍 0.1...75 l/min 0.006...4.5 m3/h
顯示范圍 -90...90 l/min -5.4...5.4 m3/h
分辨率 0.1 l/min 0.006 m3/h
開關點, SP 0.5...75 l/min 0.03...4.5 m3/h
復原點, rP 0.1...74.6 l/min 0.006...4.48 m3/h
測量值起點, ASP 0...59.9 l/min 0...3.6 m3/h
測量值終點, AEP 15.1...75 l/min 0.9...4.5 m3/h
較小流量cut-off, LFC 0.1...3.8 l/min 0.006...0.23 m3/h
頻率終點，F(xiàn)EP 15.1...75 l/min 0.9...4.5 m3/h
頻率終點, FrP [Hz] 1...10000
流量監控
脈沖長度 [s] 0.003...2
脈沖值 0.001...99990000 I
溫度監控
測量范圍 [°C] -20...90
顯示范圍 [°C] -42...112
分辨率 [°C] 0.1
開關點, SP [°C] -19.6...90
復原點, rP [°C] -20...89.6
測量值起點 [°C] -20...68
測量值終點 [°C] 2...90
設定步距 [°C] 0.1
精度/偏差
流量監控
精確度(在測量范圍) ± (0,8 % MW + 0,2 % MEW)
重復精度 ± 0,2 % MEW
溫度監控
精確度 [K] ± 2,5 (Q > 5 % MEW)
反應時間
流量監控
啟動延遲 [s] 0...50
反應時間 [s] < 0.25; (dAP = 0, T09)
用于開關量輸出的阻尼dAP [s] 0...5
溫度監控
反應時間 [s] 15; (Q > 10 % MEW, T09)
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 輸出極性; 頻率輸出; 電流輸出/脈沖輸出; 啟動延遲; 顯示可以關閉; 顯示單位
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 有
必需的mater port type A
模擬過程數據 3
二位輸出過程數據 2
處理周期最小值 [ms] 6
支持的DeviceID 運行方式 DeviceID
默認 955
工作條件
環境溫度 [°C] -20...60
存儲溫度 [°C] -25...80
外殼防護等級 IP 65; IP 67
認證/測試
EMC電磁兼容 DIN EN 60947-5-9
CPA認證 型號 006MI
準確度等級 -
允許誤差 ± 1,0 % FS
Q (min) 0,006 m3/h
Q (t) -
Q (max) 4,5 m3/h
抗沖擊 DIN IEC 68-2-27 20 g (11 ms)
抗震 DIN IEC 68-2-6: 5 g (10...2000 Hz)
