產品特點：西安泰富西瑪YR系列大型開啟式繞線高壓電機可作為軋鋼機、卷?yè)P(yáng)機、水泵、壓縮機、球磨機等機械設備的原動機使用，適用于電網容量小或所需啟動轉矩大的場所，以改善啟動性能。

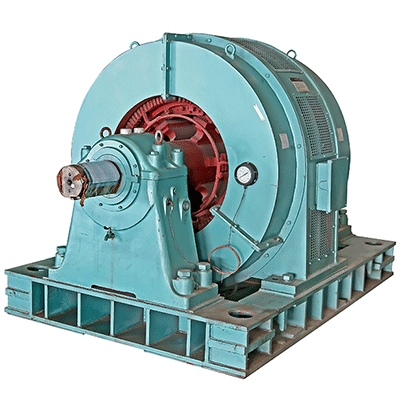

西安泰富西瑪電機：YR系列大型開啟式繞線高壓電機
西瑪電機同類產品：
Y系列(H355-1000)高壓三相異步電機 YKK系列(H355-1000)高壓三相異步電機
YRKK系列(H355-1000)高壓繞線轉子三相異步電機 Y2系列(H355-560)6KV緊湊型高壓異步電機
YR系列(H355-1000)高壓三相異步電機 YTM、YHP、YMPS系列6KV磨煤機用電機
YK系列大型高速三相異步電機 YKS系列(H355-1000)高壓三相異步電機 Y、YR系列大型臥式高壓電機
電機概述
西安泰富西瑪YR系列大型開啟式繞線高壓電機是本公司采用ABB高壓三相異步電動機技術等級標準，并結合我公司多年高壓電動機制造實踐經驗而建立的重要產品系列。
本系列電動機的功率等級，安裝尺寸，電氣性能均符合國家標準GB755《旋轉電機基本技術要求》，國際電工委員會IEC標準。本系列電動機各部分機械尺寸，公差符合國家標準GB1800-1804和國際標準化委員會ISO標準。本系列電動機的外殼防護等級根據G84942.1和IEC34-5《電機外殼防護分級》為IP00開啟式電動機也可按用戶提出的要求制成管道通風式IPR44，如果用戶需要其他防護等級如IP44、IP54及IP24等可另行協商。本系列電動機的冷卻方法根據G81993和IEC34-6《電機冷卻方法》的標準為IC01，如果用戶要求其他冷卻方法可另行協商。本系列電動機基本安裝方式為臥式帶底腳(IMB3)結構，符合GB997和IEC34-7《電機結構及安裝型式代號》的規定。
您的位置：首頁 > 泰富西瑪電機 > 高壓電機
結構說明
西安泰富西瑪YR系列大型開啟式繞線高壓電機機座為鋼板焊接結構，帶底架；防護等級IP00自然通風冷卻，冷卻方式IC01，也可訂制成防護等級IPR44管道通風式。
定子鐵芯外徑1180mm~2150mm,功率范圍400kW~5000kW。
安裝型式IM7311，電源頻率50Hz，電源電壓為6000V，允許電壓的偏差范圍為±5%，電源的額定頻率為50Hz。
定額類型S1，絕緣等級F（按B級考核）。定子接線方式為Y接，采用座式滑動軸承，潤滑方式為復合潤滑，小功率的和在低溫環境中運行的可以采用自潤滑。
西安泰富西瑪YR系列大型開啟式繞線高壓電機帶有定子繞組測溫裝置和軸承測溫裝置，可以實現遠距離溫度實時監測和報警，該系列電機可以用于驅動各種磨機、軋鋼機、破碎機、風機、水泵等機械。
該系列高壓電動機適用于海拔不超過1000m， 環境溫度低于40℃，少灰塵，無蒸氣、酸、堿等腐蝕性和爆炸性氣體的室內環境，如果運行環境中粉塵較多，應該定期清理電機內部的粉塵，并作好軸承的防塵工作。
該系列高壓電動機可以應顧客要求作成管道通風結構。
該系列電動機符合GB755《旋轉電機 定額和性能》和國際電工委員會IEC的規定。
電機的起動
西安泰富西瑪Y系列10KV高壓三相鼠籠式異步電動機的轉子設計采用了先進的計算技術來計算轉子的起動溫升和應力，以防電機因起動負荷過重而導致電機早期損壞。
建議用戶核查：(1)被驅動機械設備轉動部分的轉動慣量(在折算到電動機轉速后)應不超過技術數據表中的(J負載)項的數值(2)用戶的電網應保證電動機在起動過程中的電機端電壓不低于額定電壓的85％(3)被傳動機械的阻力矩特性為水泵、鼓風機類阻力矩特性。 本
在上述條件下，電動機允許在實際冷狀態下連續啟動兩次，電機在兩次啟動之間為自然停車，或者在同電機熱狀態下啟動一次，額外的再次起動電動機應在停車4小時以后。
如果需要電機傳動的機械轉動部份的轉動慣量超過技術數據表中的(J負載)數值或要求頻繁起動電機，或有可能要帶負載起動的電機，務請事先和制造公司聯系協商。以便特殊設計，以保障電機的可靠運行。
高壓電機訂貨注意事項
默認電機技術參數如下：
電機型號：YR4004-2 安裝方式：IMB3
額定功率：630KW 防護等級：IP23
額定電壓：10KV 冷卻方法：IC01
額定頻率：50HZ 絕緣等級：F級
同步轉速：3000r/min
環境條件：海拔1km，環境溫度40℃。
旋轉方向：順時針轉向(面對電機軸伸端看)
出線盒位位置：電機右側(面對電機軸伸端看)
1、訂貨時請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、調速、電壓、頻率、噪聲及安裝型式等。若未注明噪聲等級，均按2級供貨。
2、如有特殊要求，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉、需要制成濕熱帶型，或戶外防腐型及其他等，均需在合同中明確注明，并事先與我廠聯系。
以上關于YR系列大型開啟式繞線高壓電機的資料由西安西瑪電機技術部提供，網絡部整理發布，歡迎廣大新老客戶垂詢選購！
