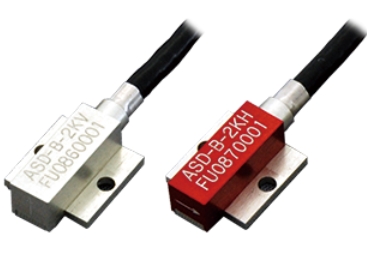

KYOWA汽車沖撞試驗用小型加速度轉換器ASD-B-1KV
型號
ASD-B-1KV
ASD-B-1KH
ASD-B-2KV
ASD-B-2KH
飛濺式應變規受感部聘用的,體積小、重量輕的無人反傾銷類型加速度轉換器。 汽車碰撞試驗的車身和紙業的加速度測量的適合。
書機3臺,同時使用3方向的加速度測量的情況,考慮到各自的振動質量中心(中心)測定可以接近部署,本體的尖端質量中心配置了。
(專利注冊濟)
額定容量:±9807 ~±19613 m / s2
尺寸:10×4.7×12.5 mm
額定功率:1.2 mv / v以上
響應頻率范圍(23℃):dc - 4 khz(靈敏度偏差±5%)
優越性
●高輸出
●車載型沖突測量系統可以直接連接到專用連接器的標準裝備
●3軸上的使用,考慮到質量中心,尖端附近部署
性能
額定容量 ±9807 ~±19613 m / s2
非直線性 ro±0.5%以內
遲滯現象 ro±0.5%以內
額定輸出功率為 1.2 mv / v (2400×10-6弊端)以上
負數靈敏度差異 ro 1%以下
靈敏度方向 垂直
環境特性
允許溫度范圍 -20 ~ 60℃
溫度補償范圍 5 ~ 40℃
零分的溫度影響 ro /℃±0.5%以內
輸出溫度的影響 ±0.1% /℃以內
電氣特性
允許外加電壓 12 v ac或dc
推薦外加電壓 2 ~ 10 v ac或dc
輸入抵抗 500 ~ 1000ω-
輸出抵抗 500 ~ 1000ω-
電纜 0.05 mm24,心シールドビニル7米,外徑2.6毫米,尖端コネクタプラグr05-pb5m
(盾是沒有被連接到主機)
機械特性
允許負荷 200%
響應頻率范圍 dc - 4 khz(靈敏度偏差±5%)(23℃)
座共振頻率 23 khz以上
橫向靈敏度 ro 3%以下
質量 約1.0 g(不包括有線)
匹配指令 rohs指令2011/65 / eu(6物質)
外形尺寸圖
