一、功能概述：?

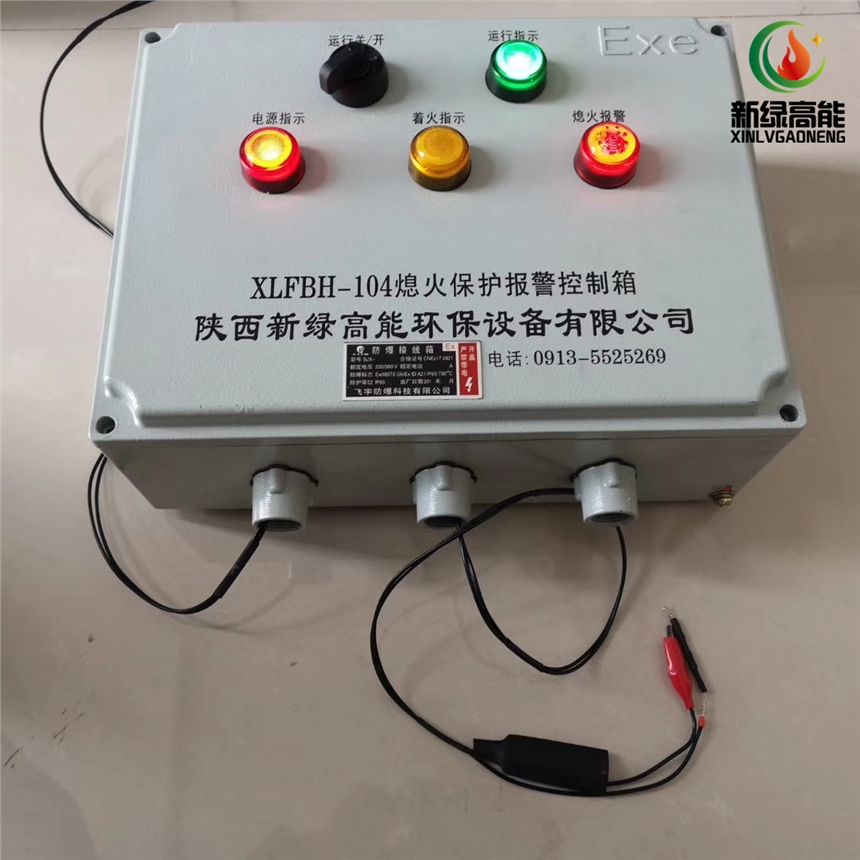

????控制箱內裝有XLDJ-104電離式火焰檢測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。箱內XLDJ-104電離式火焰檢測器采用我公司高性能產品，電器元件均采用國內知名品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。
二、主要技術參數：
??????■ ?工作電源：220VAC/50Hz
??????■ ?功 ???耗：100W
??????■ ?火焰響應時間：見火響應≤1s
??????????熄火響應1~3s
??????????顯示：
控制柜通電時電源指示燈（紅色）亮
??????????旋開運行旋鈕?運行指示燈（綠色）亮
見火響應時著火指示燈（黃色）亮
??????????熄火響應時著火指示燈（黃色）滅，聲光報警器報警
??????■ ?輸出：繼電器一對常閉、常開無源觸點，容量220VAC·5A
??????????見火響應時常閉觸點斷開，常開觸點閉合
熄火響應時常閉觸點閉合，常開觸點斷開
??????■ ?使用環境溫度：監測器：－20℃～80℃
????????????????????????離子探針：≤1400℃
??????■ ?外形尺寸： 400×300×200（mm）??
??????■ ?控制箱防爆等級：ExdII BT6
??????■ ?控制箱防護等級：IP65
??????■??監測端型號：離子探針
一、安裝與接線：
?
■??檢測探頭安裝（特別提示）
XLDJ-104電離式火焰檢測器是一種接觸式火焰檢測器。用戶安裝時請將離子探針伸入火焰。離子探針耐溫為1400℃，用戶在燃燒器或其他高溫設備上使用時，請注意溫度，必要時可給檢測通道通冷卻風降溫。
■??控制箱的安裝
控制箱的結構為壁掛式，用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。
■ ??接線請參照控制箱內接線圖。
■ ??電源220VAC/50Hz?6A如果用戶使用的交流電源為不接地電源，如隔離變壓器供電，請將電源的一根線接地。
■ ??注意火焰信號線不能與強電流動力線穿在一根管道內，而應單獨走線。安裝且確認接線無誤之后，即可通電運行。
四、操作流程：
????1、合上控制箱電源斷路器，電源指示燈亮。
????2、將運行轉換開關旋至開狀態，運行指示燈亮，燃料閥同時打開，（預留10秒鐘（時間可調）點火時間，燃料閥保持打開至點火時間結束，點火時間結束后，燃料閥則根據實際火焰信號來實現燃料閥的開關，比如有火保持打開，無火關閉。）火焰檢測系統開始運行，如果檢測到有火則著火指示燈亮。反之，如果檢測到無火或火焰熄滅，自動連鎖關閉燃料電磁閥，聲光報警鳴叫，提示操作人員火焰熄滅。操作人員到位后可將運行轉換開關旋至關位置，則報警鳴叫停止，運行指示燈滅。當操作人員排除故障后，方可重新啟動系統運行。
五、故障排除
? ? ?1、燃燒器無火，而檢測卻顯示有火，這是檢測線路受潮后分布電容逐漸增大引起的干擾。
? ? ?2、燃燒器有火，而檢測器顯示無火，可能有二個原因，一是離子探針需要更換，二是探針檢測火焰有脫火現象或接地不良。
?
