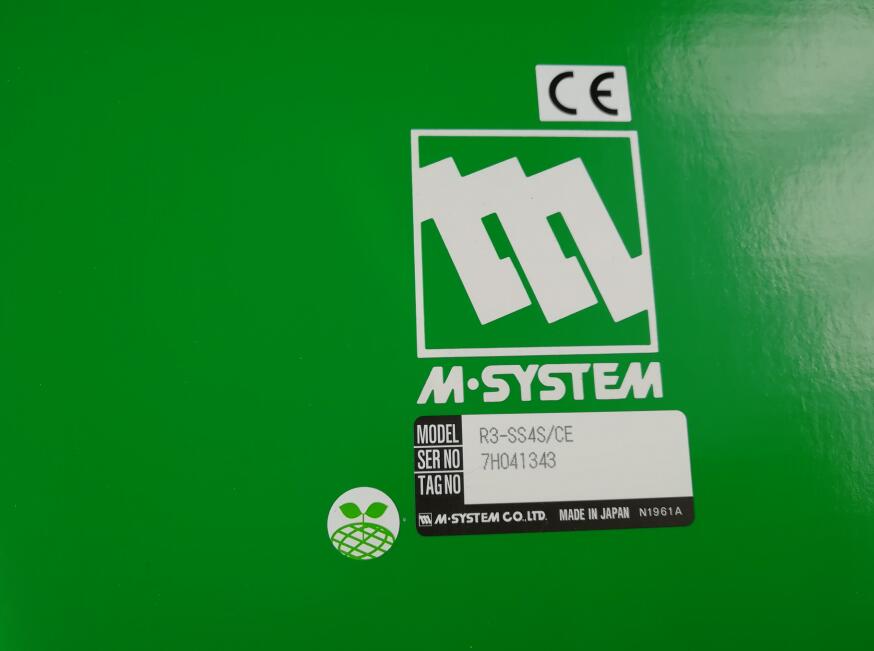

日本愛模M-SYSTEM信號放大器R3-SS4
遠程 I/O R3 系列
直流電流信號輸入模塊
(4點、隔離)
27.5
130
109
（mm）
機型: R3－SS4①②
訂貨時的指定事項
?機型代碼: R3－SS4①②
①、②在下列代碼中選擇。
（例如: R3－SS4W/CE/Q）
?特殊規格（例如: /C01/SET）
輸入點數
4: 4點輸入
①通訊方式
S: 單路
W: 雙路
②附加代碼 (可指定多項)
◆適用標準
不寫入: 不符合CE
/CE: 符合CE
◆特殊規格
不寫入：無特殊規格
/Q：特殊規格（從特殊規格之項另請選擇）
特殊規格（可指定多項）
◆涂層（詳細內容請參照公司網頁）
/C01: 硅涂層
/C02: 聚氨酯涂層
/C03: 橡膠涂層
◆出廠時的設定
/SET: 按照訂購表格 (No: ESU-8393) 設定
注意事項
■未使用輸入的處理
請將不使用的輸入的范圍設定在-20～+20mA DC或0～20
mA DC、或用組態軟件（機型: R3CON）設定為未使用輸入。
如果設定在4～20mA DC，輸入斷開時的輸入值為-15%以下，
此時PLC等主站設備將顯示為數據異常狀態。
機器規格
連接方式
?內部通訊總線: 連接到底座（機型: R3－BS□）上
?輸入信號: M3螺絲2塊端子盤連接
(螺絲的許容扭矩為0.5N·m)
?內部電源: 由底座（機型: R3－BS□）提供
端子適用電線: 0.3～0.75mm
2（請參照適用壓接端子圖）
端子螺絲材質: 鐵表面鍍鎳
隔離: 輸入1－輸入2－輸入3－輸入4－內部通訊總線?內部
電源間
輸入范圍設定: 用側面的DIP開關設定
轉換速度設定: 用側面的DIP開關設定
RUN顯示燈: 紅/綠2色LED
第1內部通訊總線正常時，亮紅色燈
第2內部通訊總線正常時，亮綠色燈
第1和第2內部通訊總線均正常工作時，亮橙色燈（紅色和
綠色同時亮，變?yōu)槌壬?br />
ERR顯示燈: 紅/綠2色LED
輸入電路異常（AD轉換器無回應）時，亮紅色燈
正常工作時，亮綠色燈
■適用壓接端子(M3螺絲) (單位:mm)
12max
6max
3max 4min
? 3.2
（mm）
輸入規格
輸入電阻: 內置輸入電阻器20Ω
輸入范圍: -20～+20mA DC、0～20mA DC、4～20mA DC
設置規格
使用溫度范圍: -10～+55℃
使用濕度范圍: 30～90%RH (無冷凝)
使用大氣條件: 無腐蝕性氣體和嚴重塵埃
安裝: 安裝在底座（機型: R3－BS□）上
重量: 約200g
