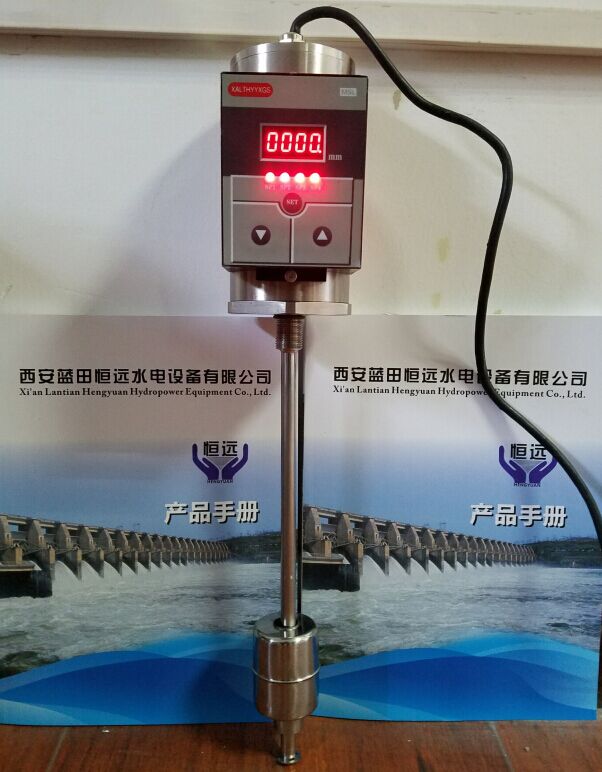

YHS-3型一體式油混水在線監測變送控制器用于實時在線監測水電站、火電廠及大型泵站油系統中的含水量。當油箱、油管路中水含量超過報警設定值時，發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。
二、特點
■ 精確測量出油系統水分含量，并可輸出與顯示對應的標準模擬量信號；
■ 報警值可任意設定，調整方便；
■ 測量原理先進，工作穩定可靠；
■ 傳感器以單片機為核心，實現智能化；
■ 產品體積小、功能全，安裝簡便；
三、技術參數
■ 工作溫度：5~70℃ ■ 相對濕度：≤90%RH
■ 介質壓力：10Mpa ■ 電極材質：1cr18Ni9Ti
■ 測量范圍：0~10% ■ 測量精度：0.1%
■ 工作電源：D24V ■ 消耗功率：10W
■ 顯示方式：4位LED顯示 ■ 引線方式：接線電纜
■ 輸出信號：4~20mA（負載電阻≤525Ω）
■ 2組報警接點（SPSD） 接點容量 1A/AC220V
報警值可在含水率在量程范圍內連續可調。當含水率達到報警設定值時，報警指示燈及報警繼電器觸點動作。
四、工作原理
裝置由電容式傳感器和在線監測處理兩部分功能構成。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中滲入水后，由于二者介電常數相差很大，由內、外電極構成的電容值發生顯著變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大，傳感器輸出相應的電流信號。
