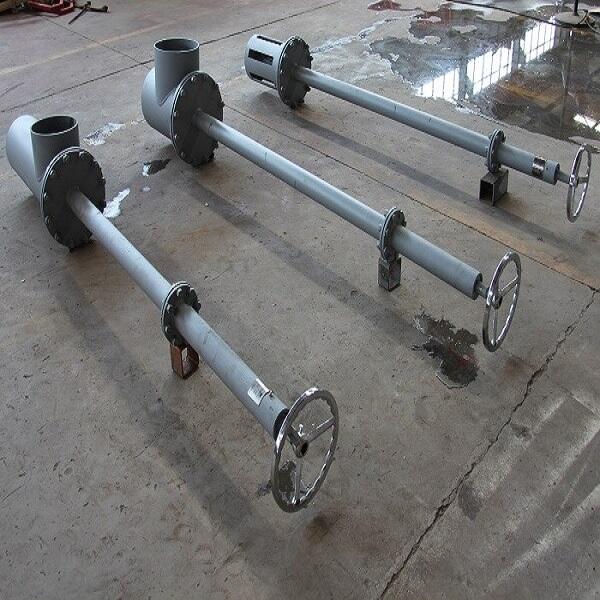

泥漿底流閥是一種實用于泥漿罐、清水罐等容器內部泥漿或液相導入及防止泥漿或液相相互篡位而控制的一種裝置；該裝置由50種零部件緊密配合而成，各零部件之間形成精密配合，解決客戶在泥漿或液相控制過程中能夠更好的防止容器內各倉及容器與容器之間開啟或關閉，做到泥漿及液相容器之間零密封，實現容器之外直接操作控制，是目前油田鉆井領域常用裝置。
泥漿罐底流閥結構原理：
泥漿罐海底閥（底流閥）包括外管、連桿、連接管、絲杠，外管下端一側與連通管連接，連桿設置在外管內，絲杠與外管內的連桿連接，連桿與設置在外管內底端的密封膠皮連接，密封膠皮與閥底座密封嵌合，閥底座為內側為斜面的錐體結構，密封膠皮與閥底座接觸的面為與閥底座斜面斜度相同的斜面，密封膠皮通過上下兩塊圓形金屬板固定；外管與絲杠外筒的連接部位在罐面以上。本實用新型提高了海底閥自身的密封性，錐面密封結構降低了提升絲杠對密封膠皮的軸向承載力20％左右，從而延長了膠皮使用壽命，而且外管和絲杠外筒連接部位抬高到罐面以上，滿足了快速維修的要求。
泥漿罐底流閥優點：
1.密封性能好，降低跑冒滴漏。泥漿罐底流閥技術參數表：
