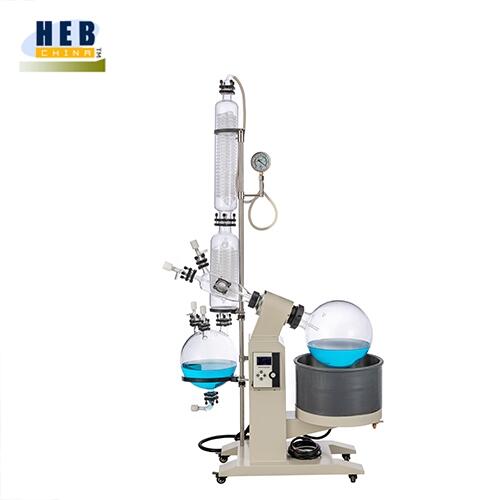

實驗用20L旋轉蒸發儀R-1020 |
|
工作原理 蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大面積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。 本系列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成系統裝置。 |
|
基本配置 ? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。 ? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用304不銹鋼材質。 ? 密封系統采用聚四氟乙烯+氟橡膠復式組合密封。 ? 油性真空壓力表顯示實時真空，指針顯示。 ? 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶。 ? 直立式蛇形盤管雙冷凝器，主冷兩層盤管、副冷三層盤管。 ? 大液晶顯示屏，同時控制旋轉、加熱和升降。 ? 旋轉電機為無刷減速增力電機，無火花、噪音小；升降電機也為減速增力電機。 ? 浴鍋恒溫控制，鍋底PT100型傳感器+不銹鋼探棒。 ? 浴鍋電動升降，浴鍋外配有機硅膠罩，隔熱防燙。 ? 旋轉、加熱雙熔斷器安全保護。 ? 收集瓶帶下放料口，連接玻璃+四氟獨立放料閥。 ? 鍋膽底部設有放水閥門，方便放液。 ? 真空切換閥，在不影響系統真空和溶液蒸餾的情況下，可進行連續收集、放料。 ? 超溫安全保護功能，當實際溫度超過設定溫度5℃時，機器加熱就會自動斷電。 ? 防干燒功能，加熱鍋里水位低于加熱管時，機器就會自動斷電。 ? 機器工作途中如果突然斷電，再次接通電源時，機器會自動停止加熱。 |
實驗用20L旋轉蒸發儀R-1020技術參數
|
型號 |
R-1020 |
|
電壓頻率 |
220V/50HZ |
|
整機功率 |
5100W |
|
旋轉電機功率 |
60W1/5 |
|
升降電機功率 |
40W1/12.5 |
|
加熱功率 |
5000W |
|
真空度 |
0.095Mpa |
|
旋轉瓶容量 |
20LΦ355mm/Φ95法蘭口 |
|
收集瓶容量 |
10LΦ280mm/上Φ60法蘭口×Φ35法蘭口×2個×下Φ50法蘭口 |
|
旋轉速度 |
0-120rpm/min |
|
控溫范圍 |
室溫-180℃ |
|
控溫精度 |
±1℃ |
|
浴鍋升降行程 |
150mm |
|
冷凝器尺寸 |
主冷 Φ130×700H(mm) 上Φ60法蘭口×下Φ80法蘭口 副冷 Φ160×530H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口 |
|
冷凝面積 |
0.94(0.46+0.48)㎡ |
|
導氣瓶 |
左Φ35法蘭口、上Φ35法蘭口、側Φ60法蘭口、右Φ60法蘭口 |
|
加料閥 |
Φ35法蘭口、玻璃+四氟閥門、進料咀(寶塔接頭)外徑12mm |
|
多功能口 |
Φ35法蘭口、玻璃+四氟閥門、玻璃咀(寶塔接頭)外徑12mm |
|
放氣閥 |
Φ35法蘭口×2個、玻璃+四氟閥門、放氣咀(寶塔接頭)外徑12mm |
|
放料閥 |
Φ50法蘭口、側出料咀(寶塔接頭)外徑20mm、離地210mm |
|
真空抽氣頭 |
Φ60法蘭玻璃抽氣頭 抽咀（寶塔接頭)外徑10mm |
|
冷凝盤管進出循環咀 |
寶塔接頭外徑16mm |
|
鍋膽尺寸容量 |
Φ450×260H（mm） 約41L |
|
整機占空間尺寸 |
1210×610×2170mm寬深高 |
|
機器凈重 |
78KG |
|
包裝尺寸 |
1050×530×1210mm 木箱 0.68m3 |
|
包裝重量 |
110KG |
另外提供各類真空泵，高低溫循環裝置等配套設備，歡迎選購。
