工作原理

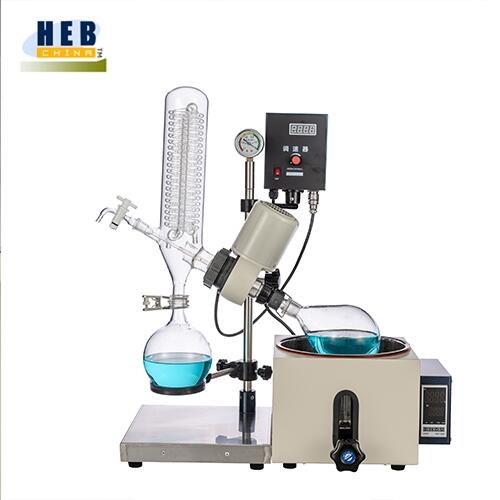

小型旋轉蒸發器RE-206D蒸發瓶恒速旋轉，水浴鍋恒溫加熱，在此條件下：物料在蒸發瓶內壁形成大面積均勻薄膜快速蒸發，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），回收于收集瓶。
本系列產品使用需配套真空裝置（循環水式、旋片式、隔膜式等真空泵），冷卻循環裝置組成系統裝置。
小型旋轉蒸發器基本配置
?與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質。
? 密封系統采用聚四氟乙烯+氟橡膠復式組合密封。
? 真空壓力表顯示實時真空，指針顯示。
? 活塞式加料閥套接聚四氟乙烯加長管，可在真空狀態下連續進料至蒸發瓶。
? 一體式冷凝器，直立雙層蛇形盤管。
? 旋轉、加熱電源開關控制,翹式按鍵（ON-OFF）。
? 電子無極調速，通過旋扭微調,轉速數顯。
? 恒溫浴鍋溫度數顯，鍋底K型傳感器+不銹鋼探棒。
? 浴鍋手輪升降。
? 旋轉、加熱雙熔斷器安全保護。
技術參數：
|
型號 |
RE-206D |
|
電壓頻率 |
220V/50HZ |
|
整機功率 |
1040W |
|
旋轉電機功率 |
40W |
|
加熱功率 |
1000W |
|
真空度 |
0.098Mpa |
|
旋轉瓶容量 |
茄形1LΦ131mm/24#標口 |
|
收集瓶容量 |
球形1LΦ131mm/35#球磨口 |
|
旋轉速度 |
0-120rpm/min |
|
控溫范圍 |
室溫-180℃ |
|
控溫精度 |
±1℃ |
|
浴鍋升降行程 |
200mm |
|
冷凝器尺寸 |
Φ85×430H(mm) 下35#球磨塞 |
|
冷凝面積 |
0.17㎡ |
|
加料閥 |
19#標塞閥 進料咀(寶塔接頭)外徑10mm |
|
真空抽氣咀 |
寶塔接頭外徑10mm |
|
冷凝盤管進出循環咀 |
寶塔接頭外徑12mm |
|
鍋膽尺寸容量 |
Φ245×140H(mm) 約6.6L 5.5KG |
|
整機占空間尺寸 |
700×330×785mm寬深高 |
|
機器凈重 |
17KG |
|
包裝尺寸 |
600×460×470mm 紙箱0.13m3 |
|
包裝重量 |
20.5KG |
