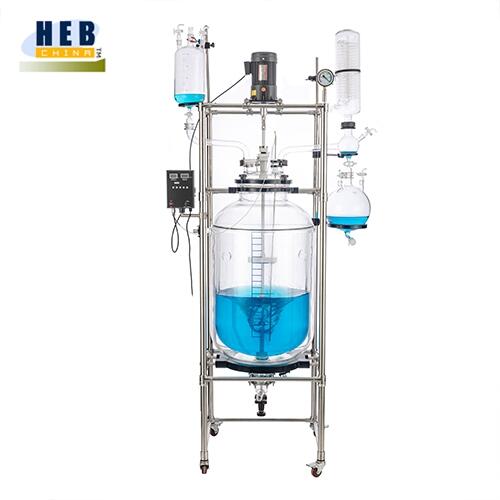

雙層玻璃反應釜HEB-200L |
|
工作原理 本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。 本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。 |
|
大型雙層玻璃反應釜基本配置 ? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
? 框架式主體，采用鋁合金+不銹鋼材質。 ? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。 ? 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。 ? 真空壓力表顯示實時真空，指針顯示。 ? 月牙式+雙三葉輪三層攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。 ? 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。 ? 熔斷器安全保護。 |
大型雙層玻璃反應釜技術參數
|
型號 |
HEB-200L |
|
|
釜體容量 |
200L 內徑600mm外徑650mm內長840mm |
|
|
夾層容量 |
約40L |
|
|
電壓頻率 |
220V/50HZ |
|
|
攪拌電機功率 |
750W1/5 |
|
|
攪拌轉速 |
0-280rpm/min |
|
|
釜體溫度范圍 |
-80℃~+250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜蓋 Φ340mm 六口 |
攪拌口 |
Φ60mm法蘭口 |
|
冷凝回流口 |
50#球磨口 |
|
|
滴加彎頭口 |
50#球磨口 |
|
|
減壓口 |
34#標口 |
|
|
測溫口 |
Φ45mm法蘭口 |
|
|
固體加料口 |
Φ80mm法蘭口 內徑Φ60mm 配套四氟蓋 |
|
|
攪拌槳 |
Φ20×1300H(mm) 葉展240mm |
|
|
冷凝器 |
Φ160mm×600H(mm) 下Φ60mm法蘭口 |
|
|
冷凝面積 |
0.95㎡ |
|
|
回流彎頭 |
上Φ60法蘭口 左50#球磨塞 右24#標口配多功能閥 下 50#球磨塞閥 |
|
|
滴加瓶 |
5L筒形 上29#標口配放氣閥×2個 34#標口配玻璃塞 |
|
|
收集瓶 |
10L 上50#球磨口 24#標口配放氣閥×2個 下玻璃放料閥 |
|
|
減壓閥 |
34#標塞閥 放氣咀（寶塔接頭）外徑12mm |
|
|
放料口 |
Φ100mm法蘭 Φ65mm放料孔 斜出料口（寶塔接頭）Φ40mm 離地300mm |
|
|
真空抽氣咀 |
寶塔接頭外徑12mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑15mm |
|
|
整機占空間尺寸 |
1250×930×2800mm寬深高 |
|
|
機器凈重 |
175KG |
|
|
包裝尺寸 |
2200×790×875mm 1385×880×910mm 兩個木箱2.63m3 |
|
|
包裝重量 |
271(159+112)KG |
|
