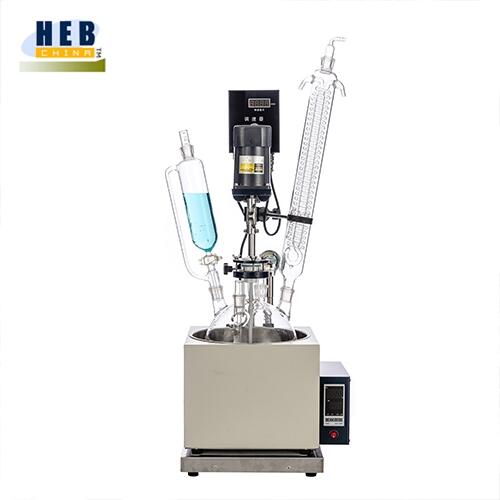

單層玻璃反應釜F-3L |
|
工作原理 F-3L單層玻璃反應釜具有電動恒速攪拌系統、冷凝、滴加系統、加熱浴鍋。在攪拌物料的同時，浴鍋對釜內物料進行加熱，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回收瓶進行回收。 本系列產品使用需配套真空裝置、冷卻循環裝置等組成系統裝置。 |
|
基本配置 ? F-3L單層玻璃反應釜與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙稀材料，性能穩定不易與物料起化學反應。 ? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質。
? 攪拌、加熱電源開關控制，翹式按鍵（ON-OFF）。 ? 恒溫浴鍋溫度數顯，鍋底K型傳感器+不銹鋼探棒。 ? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。 ? 真空壓力表顯示實時真空，指針顯示。 ? 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。 ? 攪拌、加熱雙熔斷器安全保護。 |
技術參數
|
型號 |
F-3L |
|
|
釜體容量 |
3L球形 |
|
|
電壓頻率 |
220V/50HZ |
|
|
攪拌電機功率 |
90W |
|
|
加熱功率 |
2KW |
|
|
攪拌轉速 |
0-800rpm/min |
|
|
釜體溫度范圍 |
-80℃~ +250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜體 Φ195mm五口 |
攪拌口 |
Φ50mm法蘭口 |
|
冷凝口 |
29#標口 |
|
|
恒壓漏斗口 |
29#標口 |
|
|
減壓口 |
24#標口 |
|
|
測溫口 |
24#標口 |
|
|
攪拌槳 |
Φ10×500H(mm) 葉展90mm |
|
|
冷凝器 |
Φ60mm×450H(mm) 上24#標口 下29#標塞 |
|
|
恒壓漏斗 |
500ml 上24#標口配玻璃塞 下29#標塞 |
|
|
減壓閥 |
24#標塞閥 放氣咀（寶塔接頭）外徑10mm |
|
|
測溫口 |
24#標塞玻璃測溫管 |
|
|
收集裝置 |
轉接頭兩個、24#標口500球形收集瓶 |
|
|
真空抽氣咀 |
24#玻璃抽氣頭 抽咀（寶塔接頭）外徑10mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑10mm |
|
|
鍋膽尺寸 |
Φ265×160H(mm) |
|
|
整機占空間尺寸 |
(430-1030)×330×1100mm寬深高 |
|
|
機器凈重 |
23KG |
|
|
包裝尺寸 |
1020×480×520mm 木箱0.26m3 |
|
|
包裝重量 |
38KG |
|
