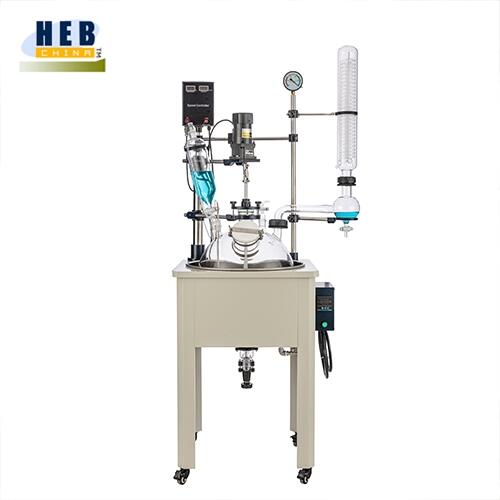

單層玻璃反應釜F-10L |
|
工作原理 本機具有電動恒速攪拌系統、冷凝、滴加系統、加熱浴鍋。在攪拌物料的同時，浴鍋對釜內物料進行加熱，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。 本系列產品使用需配套真空裝置、冷卻循環裝置等組成系統裝置。 |
|
中型單層玻璃反應釜基本配置 ? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙稀材料，性能穩定不易與物料起化學反應。
? 主體支架采用冷板防腐噴塑+鋁合金材質，鍋膽采用不銹鋼材質 ? 恒溫浴鍋溫度數顯，帶鎖按扭開關控制，鍋底K型傳感器+不銹鋼探棒。 ? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。 ? 中型單層玻璃反應釜采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。 ? 真空壓力表顯示實時真空，指針顯示。 ? 月牙式攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。 ? 鍋膽底部設有放水閥門，方便放液。 ? 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。 ? 攪拌、加熱雙熔斷器安全保護。 |
技術參數
|
型號 |
F-10L |
|
|
釜體容量 |
10L球形 |
|
|
電壓頻率 |
220V/50HZ |
|
|
攪拌電機功率 |
90W1/3 |
|
|
加熱功率 |
3KW |
|
|
攪拌轉速 |
0-450rpm/min |
|
|
釜體溫度范圍 |
-80℃~ +250℃ |
|
|
測溫精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜體 Φ280mm七口 |
攪拌口 |
Φ80mm法蘭口 |
|
冷凝回流口 |
50#球磨口 |
|
|
恒壓漏斗口 |
34#標口 |
|
|
減壓口 |
34#標口 |
|
|
測溫口 |
Φ45法蘭口 |
|
|
固體加料口 |
Φ125mm法蘭口配套四氟蓋 |
|
|
下放料口 |
Φ80mm法蘭口 |
|
|
攪拌槳 |
Φ17×600H(mm) 葉展150mm |
|
|
冷凝器尺寸 |
Φ100*600H(mm) 下Φ60法蘭口 |
|
|
冷凝面積 |
0.4㎡ |
|
|
回流彎頭 |
上Φ60法蘭口 左50#球磨塞 |
|
|
恒壓漏斗容量 |
1L 上29#標口配玻璃塞 下34#標塞 |
|
|
減壓閥 |
34#標塞閥 放氣咀（寶塔接頭）外徑12mm |
|
|
放料閥 |
Φ80法蘭口 Φ33mm放料孔 斜出料口（寶塔接頭）Φ34mm 離地350mm |
|
|
真空抽氣咀 |
寶塔接頭外徑12mm |
|
|
冷凝盤管進出循環咀 |
寶塔接頭外徑15mm |
|
|
鍋膽尺寸 |
Φ350×220H(mm) |
|
|
整機占空間尺寸 |
710×440×1900mm寬深高 |
|
|
機器凈重 |
42KG |
|
|
包裝尺寸 |
1170×590×840mm 木箱0.58m3 |
|
|
包裝重量 |
81KG |
|
