一：概述

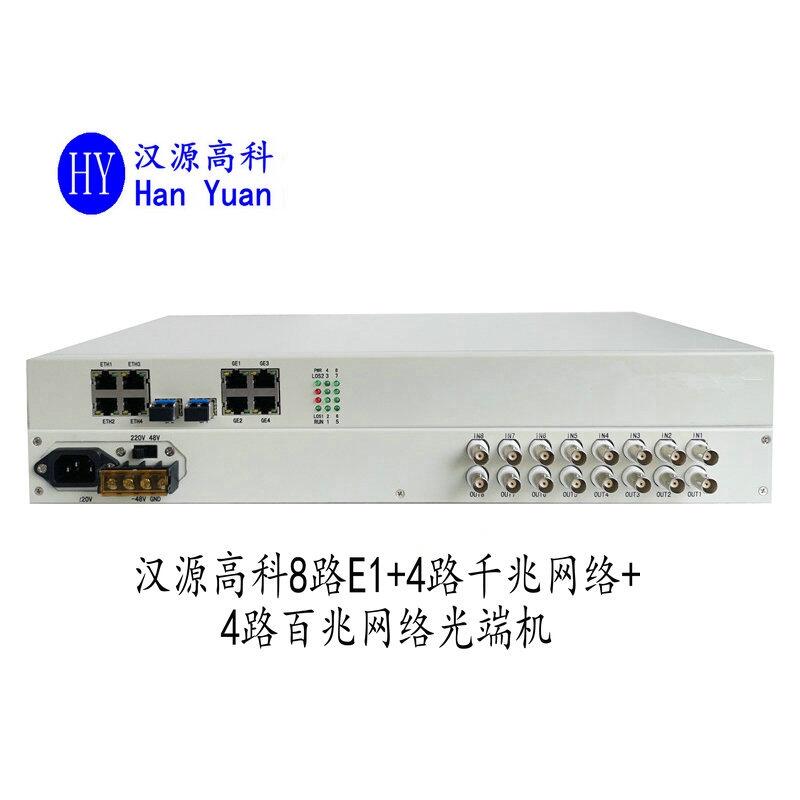

?雙光口保護+8路E1+4路千兆網絡+4路百兆網絡光端機HY-8E14GL4FL是漢源高科（北京）科技有限公司采用自主知識產權的大規模集成電路，應用時分復用技術，將4路千兆以太網信號、4路百兆以太網信號和8路E1信號混合編碼后在一對光纖上傳輸。實現4路10/100/1000M以太網業務、4路10/100M以太網信號和8路E1業務混合傳輸。該機采用19英寸、1U機框設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。
二：主要功能與特點
提供2個光接口（1.25G），光口支持1+1備份，光接口為SFP(LC)接口；
提供4路10/100/1000M自適應以太網口，全雙工/半雙工自適應；以太網口支持邏輯隔離；
提供4路10/100M自適應以太網口，全雙工/半雙工自適應；以太網口支持邏輯隔離；
提供8路E1業務口 ，全數字時鐘恢復和平滑鎖相技術；
電源為DC-48V,DC+24V,DC-24V，AC 220V等；
無中繼傳輸距離大于20公里，120公里,可提供單纖。
三：技術指標
1：光接口（雙纖）
波??長：1310nm（標準機型）或1550nm
發送功率：≥－15dBm
接收靈敏度：≤-30dBm(BER≤10-11)
接口方式：SFP（LC）
2：E1接口
設備有8路E1接口，符合G.703建議
速率：2048Kb/s ?±50ppm
碼型：HDB3
阻抗：75Ω（非平衡）或120Ω（平衡）
抖動：符合G.742 ?G.823建議
輸入口允許衰減： 0～6dB
接口：BNC接口
3：以太網接口
物理接口：RJ45
網絡協議：IEEE 802.3i；IEEE 802.3u；IEEE 802.3x?
支持線速10Base-T/100Base-T/1000Base-T,全雙工/半雙工自適應
支持線速10Base-T/100Base-T,全雙工/半雙工 自適應
傳輸模式：全雙工/半雙工
轉發方式：存儲轉發，所有端口支持線速轉發
4：電源
采用雙電源供電，互為熱備份，也可只用單一電源
AC: 220V
DC: －48V
允許輸入電壓波動范圍：±20%
整機功耗：＜16W
5：工作環境
工作溫度：-20～+70℃
相對濕度：≤95%（25℃時）
大氣壓力：70～106Kpa
四：典型應用
