為貫徹執行TSG G0002-2010《鍋爐節能技術監督管理規程》和TSG G0003-2010《工業鍋爐能效測試與評價規則》兩個節能技術規范，特設計DZL-T生物質顆粒型鍋爐及DZH-M型生物質木材鍋爐。

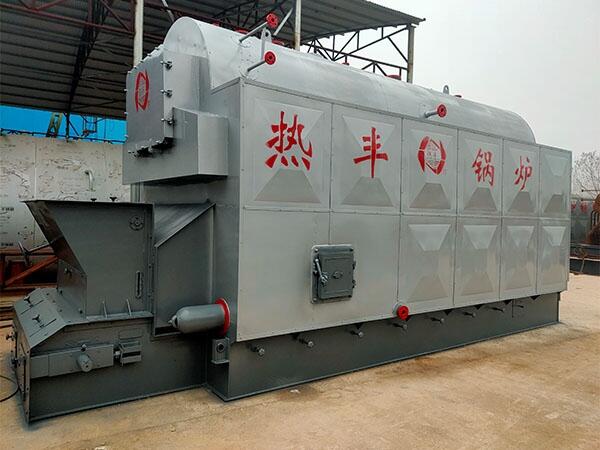

DZL-T型生物質鍋爐是以生物質顆粒為燃料的新型高效低碳環保鍋爐，主要分為生物質蒸汽、生物質導熱油爐及熱水鍋爐等。生物質顆粒燃料是利用秸軒、水稻稈，薪材、木屑 花生殼、瓜子殼、玉米芯、甜菜粕 樹皮等所有廢棄的農作物，經粉碎-混合-擠壓-烘干等工藝．最后制成顆粒狀燃料。它的原材料分布廣泛，加工工藝先進。生物質顆粒以綠色煤炭著稱，是一種潔凈能源。作為鍋爐的燃料，它的燃燒時間長，強化燃燒爐膛溫度高，而且經濟實惠，同時對環境無任何污染。屬再生能源，燃燒過的灰渣是非常好的肥料可循環利用，可代替?zhèn)鹘y(tǒng)鍋爐燃燒木材、煤、天然氣等不可再生產資源，是高效節能的環保產品。
生物質顆粒鍋爐特點：
1.采用單鍋筒縱置布置，結構緊湊，占地面積小，火焰充滿度好。
2.爐膛采用彎曲的水冷壁管和鍋筒及左右集箱的形式，能自由向上膨脹。
3.水冷壁均采用光管水冷壁，易于制造和加工。
4.鍋筒內對流管采用滾制螺紋煙管提高工作介質的繞動增加換熱。
5.外包裝護板采用壓制護板，外形美觀。
6.采用高熱阻材料作為絕熱層，保溫性能良好。
7.獨特的雙層二次風設計，改善了生物質燃料著火條件，采用了獨立風室，達到了合理布風，使?fàn)t膛內形成一個有利于燃燒的空氣動力場，使得燃燒溫度高、燃燒效率高。
|
DZL系列生物質顆粒熱水鍋爐參數 |
|||||||||||||||||
|
項目 型號 |
額定熱功率MW |
取暖面積m2 |
供/回水溫度℃ |
熱效率% |
額定壓力Mpa |
整機重量Kg |
耗煤量kg/h |
外形尺寸 |
|||||||||
|
DZL0.7-85/60-T |
0.7 |
6000 |
85/60
95/70
|
82 |
0-1.25 |
12500 |
170 |
5.0×1.9×2.9 |
|||||||||
|
DZL1.4-85/60-T |
1.4 |
12000 |
17800 |
350 |
5.4×2.4×3.4 |
||||||||||||
|
DZL2.8-85/60-T |
2.8 |
24000 |
27800 |
690 |
6.0×2.5×3.4 |
||||||||||||
|
DZL4.2-85/60-T |
4.2 |
36000 |
32000 |
1020 |
7.1×2.6×3.5 |
||||||||||||
|
DZL5.6-85/60-T |
5.6 |
48000 |
41000 |
1380 |
8.7×3.2×4.0 |
||||||||||||
|
DZL7.0-85/60-T |
7.0 |
60000 |
56000 |
1826 |
9.5×3.2×4.5 |
||||||||||||
|
DZL10.5-85/60-T |
10.5 |
90000 |
85000 |
2580 |
11.5X3.5X4.8 |
||||||||||||
|
DZL14-85/60-T |
14 |
120000 |
118000 |
3460 |
12.3X3.8X4.8 |
||||||||||||
|
DZL系列生物質顆粒蒸汽鍋爐參數 |
|||||||||||||||||
|
項目 |
單位 |
技術參數 |
|||||||||||||||
|
型號 |
DZL1-1.0-T |
DZL2-1.25-T |
DZL4-1.25-T |
DZL6-1.25-T |
DZL8-1.6-T |
DZL10-1.6-T |
DZL15-1.6-T |
DZL20-1.6-T |
|||||||||
|
外形尺寸 |
mm |
5063×1960 ×2950 |
5400×2400 ×3480 |
6178×2950 ×3350 |
7128×3150 ×3500 |
8736×3200 ×4030 |
9736×3200 ×4530 |
11500×3500 ×4800 |
12300X3800 X4800 |
||||||||
|
蒸發量 |
t/h |
1 |
2 |
4 |
6 |
8 |
10 |
15 |
20 |
||||||||
|
工作壓力 |
MPa |
1.0 |
1.25 |
1.25 |
1.25 |
1.6 |
1.6 |
1.6 |
1.6 |
||||||||
|
蒸汽溫度 |
℃ |
184 |
194 |
194 |
194 |
204 |
204 |
204 |
204 |
||||||||
|
設計熱效率 |
% |
77.93 |
78.86 |
78.01 |
78.9 |
79.73 |
79.85 |
78.85 |
78.85 |
||||||||
|
小時耗煤量 |
Kg/h |
187.6 |
390 |
740 |
1133 |
1500 |
1800 |
2500 |
3460 |
||||||||
|
鍋爐受熱面積 |
m2 |
49 |
83.58 |
121.5 |
304 |
321.25 |
351.25 |
395.6 |
468.45 |
||||||||
|
爐排面積 |
m2 |
2.4 |
3.45 |
5.72 |
8.6 |
10.81 |
12.81 |
17.82 |
23.82 |
||||||||
|
燃燒方式 |
|
層燃 |
層燃 |
層燃 |
層燃 |
層燃 |
層燃 |
層燃 |
層燃 |
||||||||
|
使用煤種 |
|
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
生物質顆粒 |
||||||||
|
鍋爐重量 |
t |
13 |
21 |
28 |
36 |
56 |
68 |
85 |
118 |
||||||||
