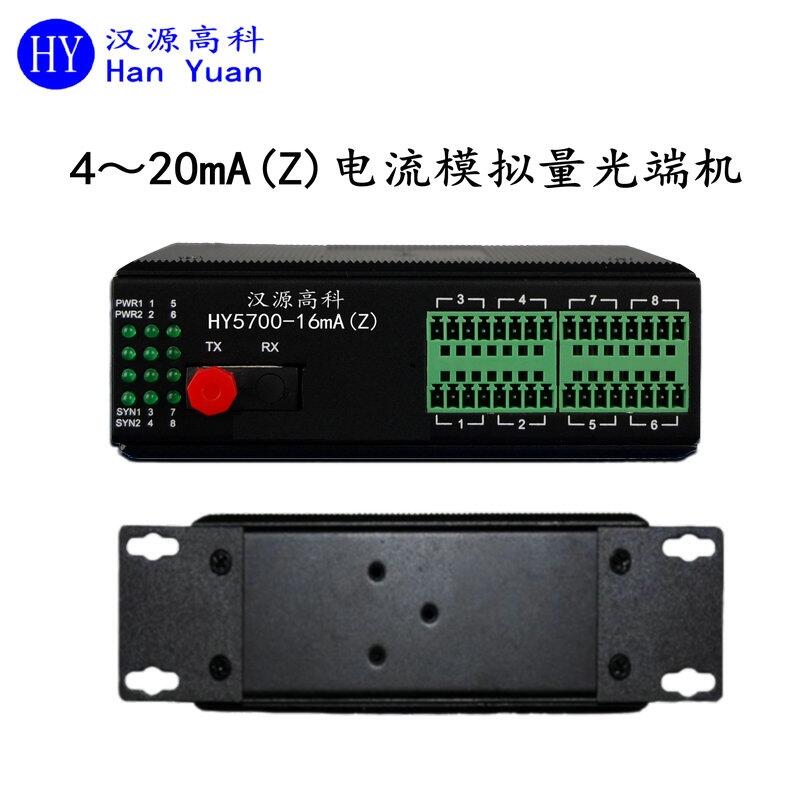

漢源高科HY5700-16mA(Z)16路電流模擬量高精度光端機：是一種業界領先技術應用光纖超遠距離傳輸信號的低成本可編程控制型光纖傳輸設備?？蓪鞲衅?、PLC/DCS、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為光纖信號輸出。傳感器、變送器、儀器儀表及控制設備安裝該模塊后能將采集到的模擬信號通過光纖可實現超遠距離的無失真?zhèn)鬏?，方便用戶遠程監控。漢源高科HY5700-16mA(Z) 產品在同一模塊內集成了模擬放大與變換電路、可編程 MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS、工控機上位機對傳感器、變送器信號的遠程采集分析。內部集成的9V～48VDC寬電壓供電范圍 DC-DC隔離轉換電源，分別給模塊的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離放大轉換電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：模擬信號輸入與輔助電源、輸出信號三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。 漢源高科HY5700-16mA(Z) 系列產品使用非常方便，無需外接任何元件即可實現電流模擬信號轉換為光纖接口信號的遠距離傳輸效果。產品采用DIN35標準導軌式安裝（或壁掛式）方式，廣泛應用在冶金采礦、石油化工、電力設 備、醫療儀器、工業自動化、新能源設施及軍工科研等領域。
二、產品特性
? 導軌式安裝鋁合金外殼， 135mm×120mm×40mm
? 四位接線端子/ 單模單纖FC光口
? 支持4-20mA電流
? 非線性失真小于0.05％
? 數字分辨率可達12位
? 電源、光收、光發有指示燈顯示
? 工業級設計,全貼片工藝
典型應用
● 模擬量信號變送、隔離、遠距離光纖傳輸
● 工業現場單片機、PLC 或變頻器遠程控制
● 工業現場電機或燈光調節遠程控制
● 工業多路信號采集現場的地線環流干擾抑制
● 儀器設備溫度、位移等信號監測自動選擇控制
● PWM構建AD轉換器、變送器
訂購信息
推薦型號
產品描述
HY5700-1mA(Z)
1路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-2mA(Z)
2路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-4mA(Z)
4路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-8mA(Z)
8路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-16mA(Z)
16路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-1mA(S)
1路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-2mA(S)
2路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-4mA(S)
4路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
HY5700-8mA(S)
8路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電
注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
