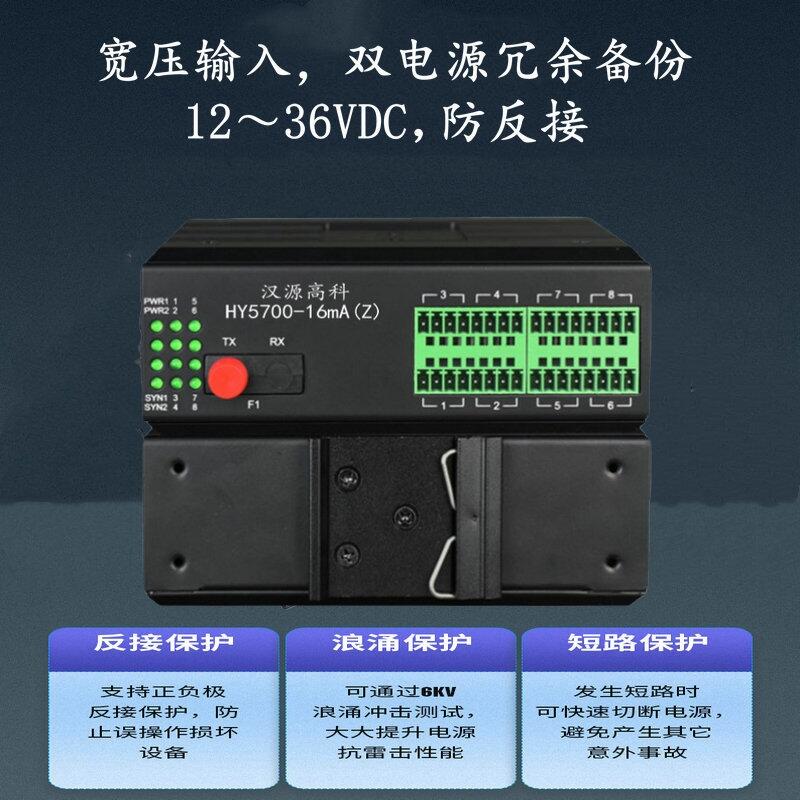

支持16路4-20mA的電流信號轉換為光纖信號傳輸，接收機把光纖信號還原為發射端輸入的4-20mA的電流信號（單模單纖，光口FC，傳輸距離20公里）；輸入電壓：DC12-48V（雙電源冗余備份），電源支持過載保護，防反接保護；防護等級：IP40、防雷防浪涌防靜電干擾、DIN卡軌式、金屬外殼、無風扇設計；工作溫度：-40 ℃ ~ + 85℃（工業級物料）
產品特點
1、該設備配對使用， 本端信號輸入，對端信號輸出。
2、支持0~20mA，1~16路電流量；或支持0~10V/0~5V，1~16路電壓量；16路模擬量輸入輸出可任意組合。
3、多模光纖/單模光纖可選，多?？蓚鬏?KM，單?？蓚鬏?0KM，ST/SC/FC接口可選。
4、具有信號故障保護功能；全方位顯示電接口和光纖運行狀態。
5、電接口采用獨立電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞。
6、電接口防雷達到IEC61000-4-5(8/20μS)差模：6KV，阻抗(2Ω)；共模：6KV，阻抗(2Ω)標準。
7、支持寬范圍交直流輸入，支持內部隔離，冗余雙電源輸入，電源支持過載保護、防反接保護。
8、高強度波紋型材機殼、卡軌式安裝、IP40防護等級。
9、工業級寬溫工作范圍-40℃~+85℃。
10、內置防雷電路，可大大減少雷電感應造成的損壞。
詳細參數
光纖接口參數
光口數量：1路光口
光口類型：單模單纖FC光口（默認）
傳輸距離：多模2KM；單模20公里
工作波長：雙纖：多模850nm；單模1310nm
單纖：多模850/1310nm；單模1310/1550nm
電流/電壓接口參數
接口數量：4路4-20mA
電流AD精度：12位
AD采樣率：20KHz
DA精度：12位
接口保護：1600W浪涌保護；+/-15KV靜電保護
接口端子：工業5.81接線端子
傳輸介質：雙絞線或屏蔽線
電源參數
輸入電壓：12～48VDC
接口端子：工業接線端子
輸出電壓：DC24V輸出（可給輸出24V給變送器供電）
工作環境
工作溫度：-40℃～85℃
儲存溫度：-40℃～85℃
存儲濕度：5%-95%，無凝結
外觀參數
外殼材質：鋁合金外殼
安裝方式：導軌式安裝
外形尺寸：135mm*120mm*40mm
產品型號 規格及介紹
HY5700-1mA(Z) 1路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。
HY5700-2mA(Z) 2路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。
HY5700-4mA(Z) 4路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。
HY5700-8mA(Z) 8路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。
HY5700-16mA(Z) 16路單向模擬量光纖轉換器，4~20mA 電流量，單多模光纖0~20km，可定制更遠距離、光纖接口類型ST/SC/FC 可選。
HY5700-1mA(S) 1路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。
HY5700-2mA(S) 2路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。
HY5700-4mA(S) 4路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。
HY5700-8mA(S) 8路雙向模擬量光纖轉換器，4~20mA 電流量，單多模光纖 0~20km，更遠距離、光接口類型 ST/SC/FC 可選。
