開關柜預制艙 配電并網預制艙 信合預制艙基礎設計
預制艙是智能變電站應用的新技術、新材料、新設備的一個重要體現，它是由預制艙體、二次設備屏柜（或機架）、艙體輔助設施等組成，在工廠內完成制作、組裝、配線、調試等工作，并作為一個整體運輸至工程現場，就位于安裝基礎上。預制艙及其內部的二次設備實現整套二次設備由廠家集成，實現工廠化加工，減少現場二次接線，減少設計、施工、調試、工作量，簡化檢修維護工作，縮短建設周期，有效支撐了電網建設。
預制艙具有標準化、模塊化、預制化的技術特點。廠家可根據設備柜體的實際需要定制特定尺寸，以便適應設備的正常運行。

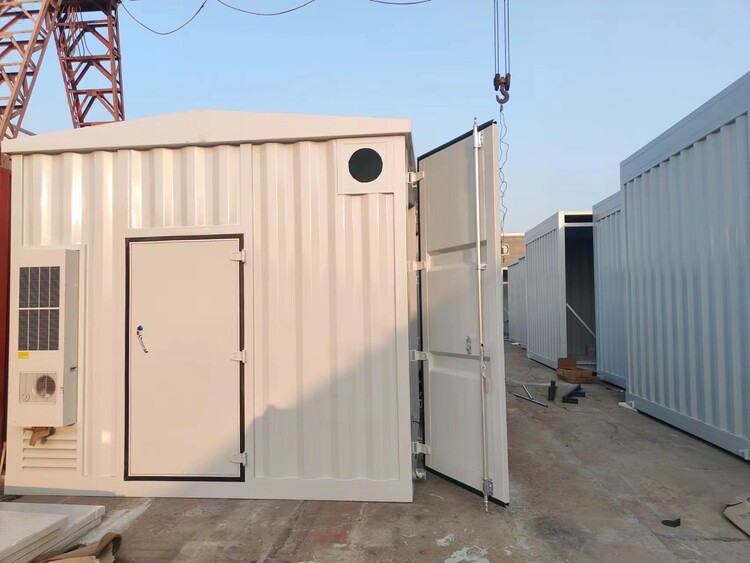

（1）預制艙的基本結構，預制式二次組合設備艙，二次設備、空調、照明、消防、安防、圖像等設備構成，艙體內所有設備均在工廠內完成相關接線，及調試工作，并作為1個整體或2~3個單體運輸至現場。
為了滿足變電站設備運行的各種標準要求，以及滿足戶外運行的要求，抗震強度需達到8級以上。在預制艙頂部增加斜頂，預防積水和積雪；同時斜頂還可以減少箱頂陽光照射。
（2）預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報警系統；接線布置可根據設備的正常運行適當布置。
