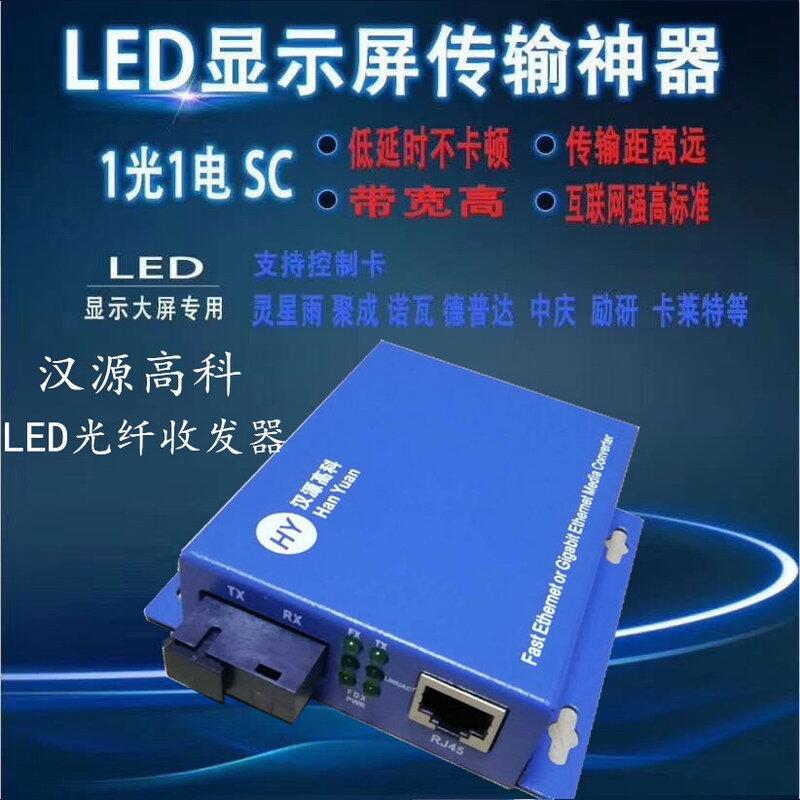

LED大屏光纖收發器HY5211G-SC25A/B為全千兆光纖收發器，是1000M電口（TX）至1000M光口（FX）之間的光電信號轉換設備，可以將傳統的千兆以太網通過一芯光纖鏈路擴展到120KM的范圍。單模單纖光纖收發器必須成對使用，即發射機HY5211G-SC25A必須與接收機HY5211G-SC25B配對使用，否則聯不通。產品采用美國最新IC，性能超群，品質優良。采用特別設計使收發器能穩定地長時間工作。6個LED指示燈能夠充分監管收發器的工作狀態，方便觀察收發器的工作狀態和診斷收發器故障。本款為遠距離LED顯示屏控制卡的連接專用，應用于LED屏顯示卡數據傳輸，電信、智能小區、鐵路等寬帶以太網長距離傳輸網絡。
產品特點
Ø支持LED控制系統
Ø只需一芯光纖就可完成一路信號的傳輸，較雙纖方式提高光纖數據傳輸量一倍
Ø電口能自動適應1000M全雙工、半雙工傳輸模式，是真正的全千兆光纖收發器
Ø電口能自適應直通線/交叉線連接方式
Ø支持最大1536bytes的以太網信息包
Ø支持全/半雙工流量控制
Ø單模光纖最大長度20～120千米
Ø傳輸方式是標準千兆物理層技術
Ø超大帶載力，主控系統為2048×1536，可級連，級連時可多塊屏以一樣格式用一套系統支持一張發送卡可帶任意多塊接收卡(即任意多塊顯示屏，可屏幕分割)
Ø圖片質量完美，紅綠可獨立進行任意校正，任意亮度調節
Ø戶內戶外兼容，一套卡可進行1/16、1/8、1/4、1/2以及靜態掃描
Ø可遠程開關大屏，顯示屏亮度可自動調節
Ø傳輸卡的傳輸部分采用電磁隔離技術，支持帶電熱插拔
Ø傳輸帶寬高，帶寬可達GB級別以上
Ø主控卡可靠性強、通用性優良、對屏體電路沒有特殊要求
Ø應用廣泛：能兼容靈星雨、諾瓦、卡萊特、中慶、德普達、南京聚誠、靈信等市場上所有控制卡。
技術參數
產品名稱：LED顯示屏專用千兆光纖收發器
符合標準：IEEE802.3z/AB，1000Base-T和1000Base-SX/LX
工作波長：1310/1550nm
MAC地址表：4K
緩存：256KB
帶寬：3.2G，可實現無阻塞線速轉發
接口標準
電口：RJ-45，1000Mbps；雙絞線5E類或6類線，傳輸100米
光口：SC，1000Mbps
流量控制：全雙工IEEE802.3x流量控制；半雙工背壓流量控制
LED指示燈：PWR，F(xiàn)X，TX，F(xiàn)DX，LINK/ACT
防雷等級：三級防雷
環境規范
工作溫度：-20℃～+70℃
存儲溫度：-40℃～+85℃
相對濕度：0～95%(無凝結)
傳輸距離：0-20km
電源：AC100～240V/50-60Hz，DC5V2A
產品尺寸：95*70*25mm
