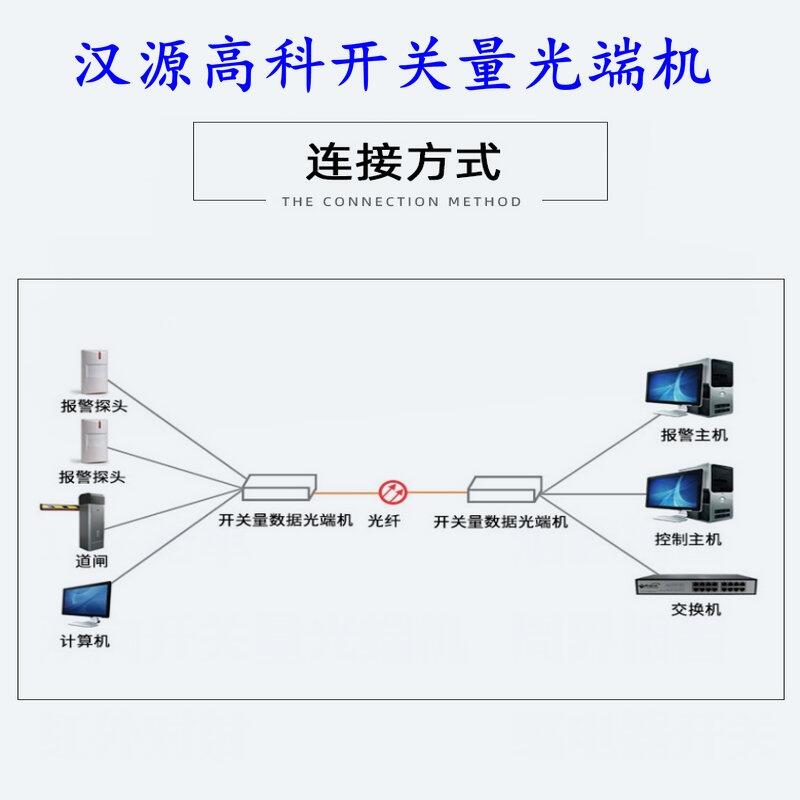

HY-8K(Z)開關量光端機是漢源高科自主研發創新，專門為數字IO開關量在單?；蚨嗄９饫w上遠距離、無失真點對點傳輸而設計。設備將遠端現場的各種串口設備如傳感器、探測器、煙感探頭、LED燈光控制、遙控遙測遙信自動化裝置、儀器儀表及測量計量設備、IO控制終端、控制報警器、紅外補光等設備輸入輸出的數字IO開關量接口信號通過光纖與中心的計算機、工控機、PLC、中控系統、數據采集或控制設備、計量計費系統、SCADA（數據采集及監控）、機器視覺及運動控制系統等主機或中央控制系統相連，這樣大大方便了中心主機及軟件系統同時與多臺數字IO開關量設備或裝置完成數據通信、采集和控制。數字IO開關量輸入接口支持保護、隔離器及去抖濾波功能。支持可控硅、固態繼電器、信號繼電器及大電流功率繼電器等等數字IO開關量輸出接口，支持交流、直流觸點輸出。內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件，因而更有效的保護了數字IO開關量通信接口免受雷電及浪涌信號沖擊而損壞，并且不會引起信號畸變和傳輸帶寬下降。
數字IO開關量光端機提供可選的RS-232/485/422等等多種數據接口或現場總線接口，可光纖兩端的數據采集設備、現場自動化控制設備、遠端遙控、遙測、遙信設備等進行互連通信或控制。
數字IO開關量光端機提供多個LED狀態指示燈方便用戶維護和故障判斷，提供光鏈路失效及電源狀態報警繼電器IO輸出。
數字IO開關量光端機已經廣泛應用在水泵自動控制、周界聲光報警燈、工業遙控器、工業現場監控、水廠自動化、交通自動化控制、環境監測系統、石油管道監控系統
產品特點
◆支持點對點連接方式。
◆支持數字IO開關量接口光纖傳輸。
◆輸入接口支持保護、隔離器及去抖濾波功能。
◆支持固態繼電器輸出接口。
◆支持信號繼電器輸出接口。
◆支持電流功率繼電器輸出接口。
◆支持交流、直流觸點輸出。
◆支持觸點負載過流保護
◆符合IEC 61000-4-2 ?15KV氣隙放電。
◆符合IEC61000-4-2 & plusmn；8kV接觸放電。
◆符合人體靜電15KV ESD保護。
◆符合IEC60747-5-2及UL 1577隔離標準。
◆符合IEC 61643-21防雷標準。
◆符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆高達2500V/5000rms隔離。
◆防雷和抗浪涌保護設計。
◆粗細多級防雷和抗浪涌設計。
◆支持共模和差模防雷保護。
◆10KA(8/20us)的通流量。
◆提供光鏈路失效及電源狀態報警繼電器IO輸出。
◆單、多?；蛩芰瞎饫w傳輸。
◆傳輸距離多模0～8公里；單模0～120公里，塑料光纖0～200米。
◆發射波長1310～1610nm(單模)，850～1610nm(多模)，650～1310nm(塑料光纖)
◆ST、FC、SC、LC、E2000可選。
◆提供可選的、RS-232//485/422串口。
◆全表面貼裝技術。
◆支持用戶定制及OEM方式。
◆壁掛式、插卡式、機架式。
技術參數
光纖接口
物理接口：ST/FC/SC
光纖種類：單模9/125
傳輸波長：1310nm/1550nm
傳輸距離：0～20Km(單模光纖,標準型)
0～60Km(單模光纖，長距型)
0～80Km(單模光纖，超長距型)
0～1000m(多模光纖，標準型)
發射光功率：優于-8dB
接收靈敏度：優于-26dB
光學動態范圍：18dB
光學允許鏈損：18dB
開關量接口
繼電器開關量輸出
每路開關負載：AC250V/3A、DC30V/3A
開關量輸入（光電隔離）
輸入為無源干接點常開或常閉輸入，無源開關量或TTL輸入，如按鈕、開關等，由EIO提供檢測信號。
邏輯電平0：0-2V
吸入電流0-100mA
繼電器吸合時間(標準)：5ms
繼電器釋放時間(標準)：1.2ms
輸出浪涌保護：TVS+TSS防護
環境指標
工作溫度：－20℃～＋70℃
儲存溫度：－40℃～＋85℃
工作濕度：0～95%（無冷凝）
供電方式、功耗
供電方式：電壓交流220V
消耗功率：＜10W(單端)
