HY5700-3524F-SC25系列，提供4路百兆電口+2路百兆光口，支持4個10/100Base-TX電口和2個100Base-FX光口，可組級聯型網絡,全端口存儲轉發；采用高品質光模塊、大品牌芯片、優質主板、高性能電源、無風扇、壁掛式安裝、低功耗設計，符合電信級運營標準；
HY5700-3524F-SC25系列，產品設計符合以太網標準，保證與其他廠家的網卡、中繼器、集線器和交換機等網絡設備完全兼容，滿足遠距離、高速、高寬帶的需求,性能穩定可靠，可廣泛應用于智能交通、電信、安防、金融證券、海關、海運、電力、水利及油田等各種寬帶數據傳輸領域。
功能特性
組網：2個100M光口，可組級聯型網絡，滿足遠距離傳輸要求
主板：電路布局科學，精密貼片、精密敷銅、數據傳輸平穩，抗干擾能力強、散熱性好
主芯片：采用先進的集成芯片，性能穩定、兼容能力強，功耗低、發熱量小
光器件：采用高品質激光器件，數據傳輸穩定、易插拔、靈敏度高、光衰小、傳輸距離遠
電源：采用優質電源，性能穩定、安全可靠、防浪涌高溫、抗磨損、功率足
整機：工作穩定，耐溫性好，不丟包、不延時、不卡頓、不掉線、不死機
交換功能：支持IEEE802.3/802.3u/802.3x/802.3z存儲轉發方式，支持廣播風暴保護、抑制，流量控制
兼容性：符合以太網標準，保證與其他廠家的網卡、中繼器、集線器和交換機等網絡設備完全兼容
防護功能：防浪涌、感應雷擊、靜電、熱插拔損傷設備等
電磁干擾：符合FCC電磁干擾標準
散熱：良好的散熱性保證長時間的穩定工作
安裝方式：嵌入式
平均無故障運行時間：符合電信級運營標準，平均無故障工作在7萬小時以上
技術參數

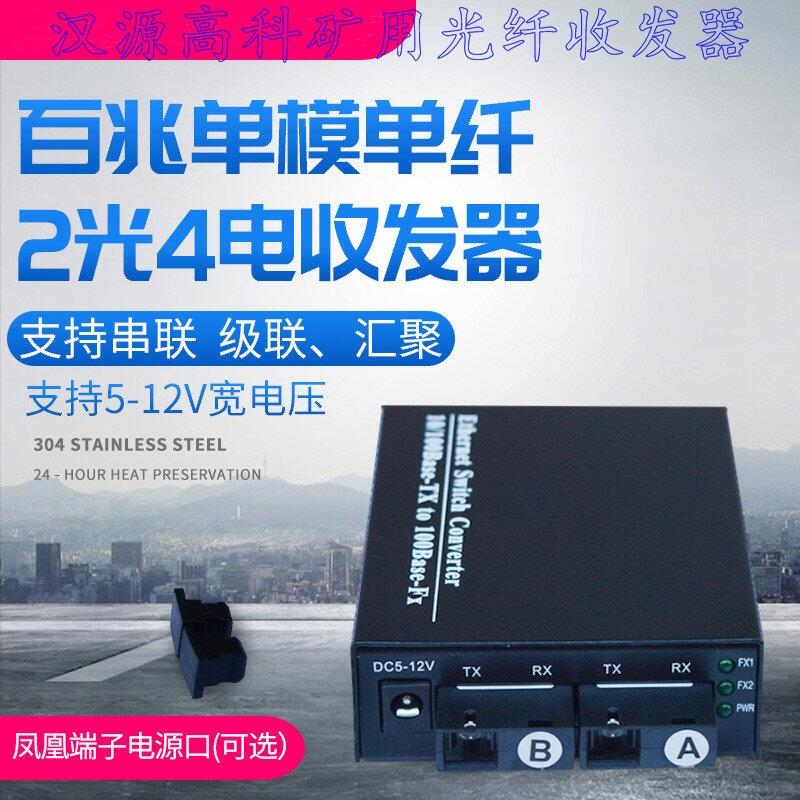

產品名稱：百兆2光4電礦用光纖收發器
產品型號：HY5700-3524F-SC25
產品描述：4路百兆電口+2路百兆光口
RJ45端口：10/100BaseT（X）自動偵測、自動流速控制，全/半雙工MDI/MDI-X自適應
光纖端口：100BaseFX端口（SC/FC/ST可選，2/20/40/60/80/100KM可選，單模/多模/單纖/雙纖可選）
雙絞線：10BASE-T：Cat3、4、5UTP(≤100M)；100BASE-TX：Cat5 or later UTP(≤100M)；1000BASE-TX：Cat6 or later UTP(≤100M)
光纜多模
波長：850nm（0～550M）/1310nm（0～2KM）
衰減：3dbm/km
發射功率：-12dBm(Min)～-9dBm(Max)
接收靈敏度：-28dBm(Min)
鏈路預算：16dBm單模
波長：1310nm（0～40KM）/1550nm（0～120KM）
衰減：0.35dbm/km
發射功率：-9dBm(Min)～-5dBm(Max)
接收靈敏度：-27dBm(Min)
鏈路預算：18dBm
網絡協議：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、TS-1000std.version 2、IEEE802.3x 流控、Back Pressure
交換屬性
MAC表：1K
包緩沖區：512K
交換方式：存儲-轉發
電源輸入
電壓：DC5-12V
輸入電流：1A功耗＜3W
工作環境
工作溫度：-20℃～70°C
儲存溫度：-40℃～+85°C
相對濕度：5%～95%(無凝露）
機械特性
外殼：金屬外殼
安裝：壁掛式安裝
散熱方式：自然冷卻，無風扇
重量：0.35Kg
尺寸：95*70*25mm
LED指標
電源指示燈：PWR
光口連接狀態指示燈：FX
電口連接狀態指示燈：TX
平均無故障時間：70,000小時
質保：2年
