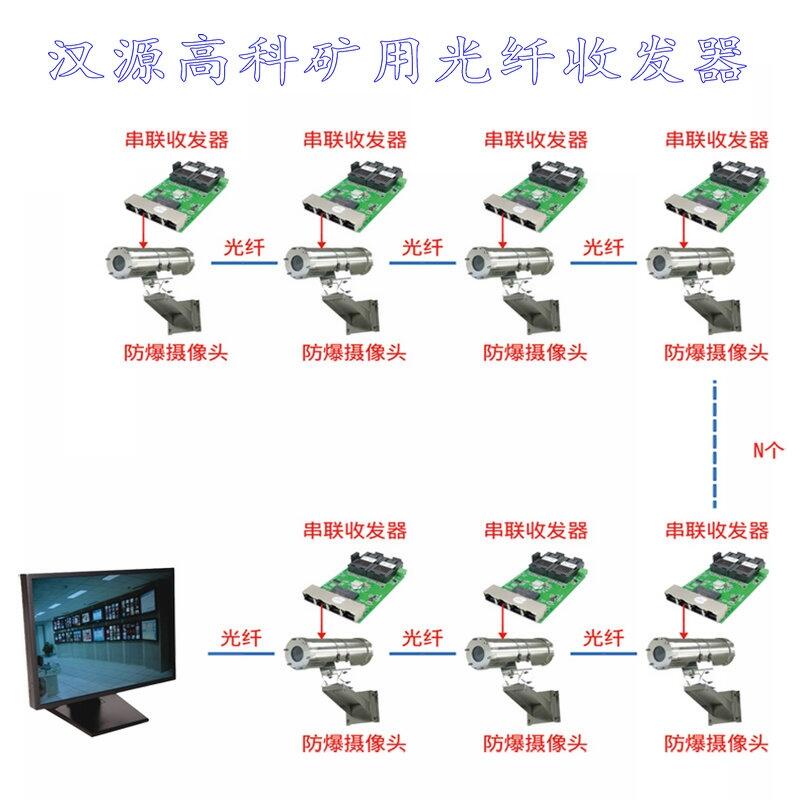

HY5700-3524F-SC25是一款礦用本安型光纖收發器，支持4個10/100M以太網端口（RJ45）和2個100M光口（接口可選）。該產品符合工業4級設計要求，-20℃～+70℃的寬幅工作溫度能夠滿足各種工業現場的要求，已廣泛應用于電力、水利、軌道交通、智能交通等領域。
主要特性
支持4個RJ45端口和2個光纖端口（光口類型可選）
支持10/100M網速自適應、全/半雙工模式
符合工業4級設計要求，-20℃～+70℃工作溫度和冗余電源輸入
12VDC（5～12VDC）電源輸入
技術參數
標準：
IEEE802.3適用于10BaseT
IEEE802.3u適用于100BaseT(X) and 100BaseFX
接口
光纖端口：100BaseFX，SC/ST
RJ45端口：10/100BaseT(X)自適應
電源指示燈：PWR
電源
輸入電壓：12VDC（5～12VDC），單電源輸入
接線端子：2芯3.81mm間距接線端子
空載功率：2.0W@12VDC
滿載功率：<0.2A@12VDC，<2W
過載保護：支持
反接保護：支持
機械特性
安裝方式：嵌入式
重量：120g
尺寸：95mm×70mm×25mm
工作環境
工作溫度：-20℃~+70℃
存儲溫度：-40℃~+85℃
相對濕度：5%~95%（無凝露）
行業標準：
EMI：FCC Part 15，CISPR(EN55022) class A
EMS：EN61000-4-2(ESD)，Level 4
EN61000-4-3(RS)，Level 3
EN61000-4-4(EFT)，Level 4
EN61000-4-5(Surge)，Level 4
EN61000-4-6(CS)，Level 3
EN61000-4-8，Level 5
沖擊：IEC60068-2-27
自由落體：IEC60068-2-32
震動：IEC60068-2-6
質保
保修期：2年
