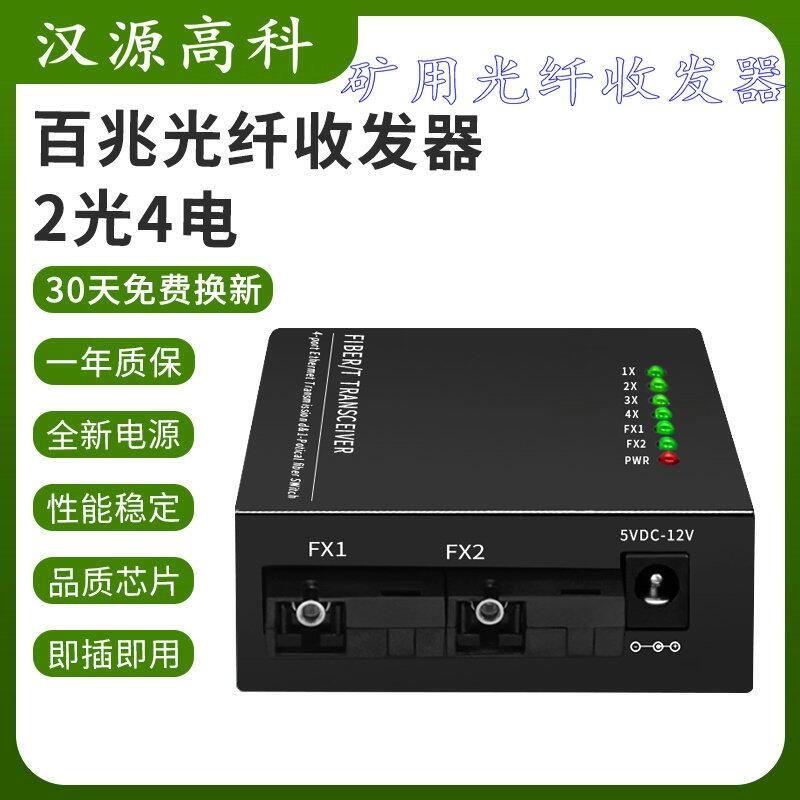

HY5700-3524F-SC25是以太網IEEE802.3介質轉換器，能夠?qū)崿F(xiàn)10/100base-T雙絞線與100base-FX光纖介質之間的轉換或延伸網絡傳輸，主要用于光纖網絡遠距離（20/40/60/80/120公里）傳輸。此款產品提供4路百兆以太網電口，并共享百兆帶寬；2個百兆光口；具備完善的告警功能，整機工作穩定可靠，功耗低，集成度高，體積小。
功能特點
◆自動適應10/100Mbps環境，支持10/100M自適應、全/半雙工方式、支持雙絞線口交叉直連自動選擇；便于網絡的升級/系統調試安裝；
◆設備提供4個百兆以太網電口，2個百兆以太網光口，背板總帶寬為5.8Gbps；
◆兩個光口支持上連與下連，多臺設備可以組成級連型以太網網絡；
◆光接口支持多模雙纖、單模雙纖、單模單纖三種光纖傳輸模式，SC/ST/FC接口可選；
◆具有廣播風暴保護、平衡流量、隔離沖突、檢測差錯及死機自復位等功能，適合于視頻傳輸?shù)却罅髁繑?shù)據應用；
◆收發器內置1MBits高速率緩存，能避免IP攝像機在監控畫面急速變化的環境下導致的傳輸畫面卡頓現象；
◆支持VLAN超長數據包的傳輸，可以與支持IEEE802.1Q協議的交換機產品匹配使用，支持為1536字節的以太包；
◆有效隔離網絡沖突，隔離廣播包，具備廣播風暴防止功能；
◆以太接口帶三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準；
◆5～12VDC寬壓輸入。
技術參數
◆光纖部分
多模光纖：
50/125um或62.5/125um
傳輸距離：2Km多模光纖，衰減(3dbm/km)
波長：850nm
發射功率：-12dBm(Min)～-9dBm(Max)
接收靈敏度：-28dBm(Min)
鏈路預算：16dBm
單模光纖：
8/125um或9/125um
傳輸距離：20Km單模光纖，衰減(0.35dbm/km)(實際如需更大距離需定制)
波長：1310nm（超長距離傳輸時選用1550nm波長）
發射功率：-9dBm(Min)～-5dBm(Max)
接收靈敏度：-27dBm(Min)
鏈路預算：18dBm
◆以太網接口
協議：符合IEEE802.3az，IEEE802.1Q(VLAN)
速率：10/100M自適應，全/半雙工完全自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座支持Auto-MDIX（交叉/直通線自適應）
◆電氣和機械特性
系統電源：AC180V～260V
功耗：≤3.5W
外觀結構：95*70*25mm
◆環境指標
工作溫度：-20℃～+70℃
儲存溫度：-40℃～+85℃
工作濕度：0%～95%（無凝結）
MTBF：＞100000小時
