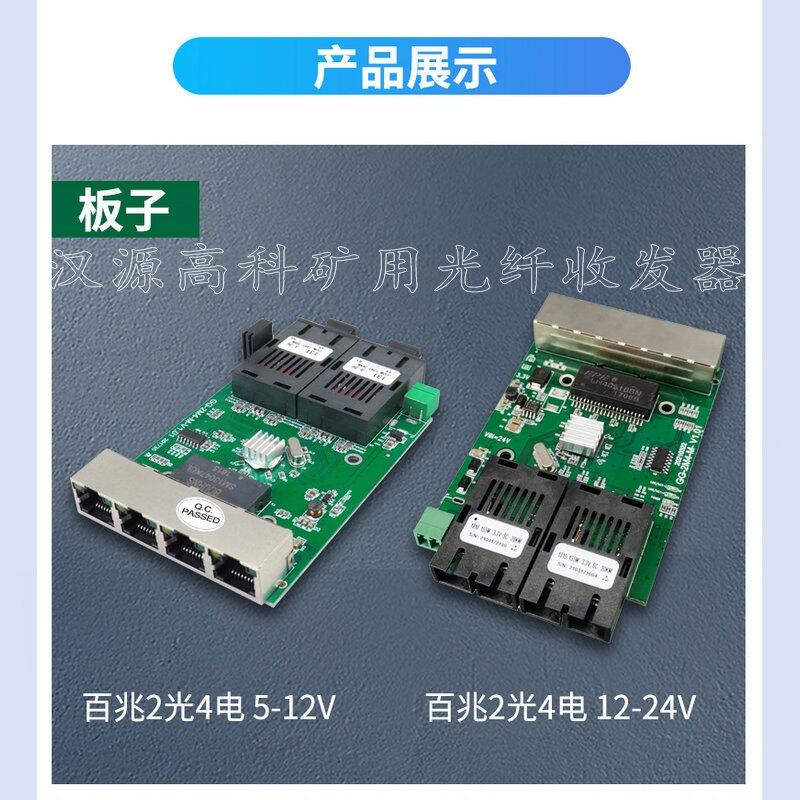

漢源高科（北京）科技有限公司生產的HY5700-3524F-SC25系列產品，是自主研發的一款專為工業通信網絡應用設計而開發的高性能、低功耗、非網管型二層百兆嵌入式光纖交換機。為充分考慮用戶對嵌入式產品體積的要求，該系列產品體積小巧，無外殼設計，可作為交換模塊嵌入用戶線路板上，也可單獨作為交換機來使用。同時具有豐富的通信接口，該系列產品支持2路百兆光口+4路百兆電口或2路百兆光+3路百兆電接口配置機型，其中光口為100Base-FX的全雙工單?；蚨嗄９饫w接口，光纖接口類型采用SC、ST、FC接口。電口為10/100Base-T以太網RJ45端口，每個RJ45端口都具有自適應功能，支持全雙工或半雙工方式，并能自動進行MDI/MDI-X連接?？梢詽M足升級擴容的需要，兼容性強，為礦井信息自動化提供強有力的保障，使工業通信更加順暢、更加可靠、更加快速，滿足客戶為提高附加值應用而不斷創新的需求。
漢源高科（北京）科技有限公司的嵌入式交換機提供寬范圍的直流電源輸入。在結構安裝方面，HY5700-3524F-SC25系列交換機使用工業嵌入式式安裝。該系列產品采用優質進口芯片，低功耗、無風扇設計，電源具有可靠的過流、反接以及EMC保護，適合本安電源應用，在核心器件上采用工業級品質設計方案，產品通過符合行業標準的嚴格測試，能夠適應嚴酷的工業現場環境，可廣泛應用于大型煤礦、礦井的視頻監控、安全監測等系統大規模組網現場中。
產品特點
◆支持4個10/100base-TX以太網電口，2個100M光口，光口接口類型SC/ST/FC可選；
◆兼容大部分礦用本安電源應用要求，無風扇、低功耗設計；
◆以太網電口支持10/100M，全/半雙工，MDI/MDI-X自適應；
◆電源采用2位帶鎖接線端子，提供DC5~12V電源輸入；
◆支持接口狀態指示燈顯示及外延；
◆-20℃~+70℃工作溫度，滿足惡劣工業環境應用要求
技術參數
IEEE標準：802.3、802.3u、802.3x等
交換方式：存儲轉發
百兆端口：4路10/100base-TX，2路100base-FX
電口參數
物理接口：RJ-45帶屏蔽
RJ-45端口：10/100base-T支持自動協商功能
接口標準：符合IEEE802.3標準
傳輸距離：100米（采用標準CAT5，CAT5e網線）
光口參數
發光功率：>-12dBm(單模)；>-17dBm(多模)
收光靈敏度：<-38dBm(單模)；<-35dBm(多模)
波長：1310nm(單模)、1550nm(單模)；850nm(多模)、1310nm(多模)
傳輸距離：20～120Km可選(單模)；<5Km(多模)
連接器類型：SC/FC/ST
傳輸速率：155Mbps
電源參數
輸入電壓：DC5~12V
滿載功率：1.95W@12VDC；支持防反，過流保護、雙可控硅防護
設備尺寸：94mm*66mm*15mm
安裝方式：定位孔安裝
外殼：無
工作環境
工作溫度：-20℃~+70℃
存儲溫度：-40℃~+85℃
濕度：5%~95%（無凝露）
