一、概述

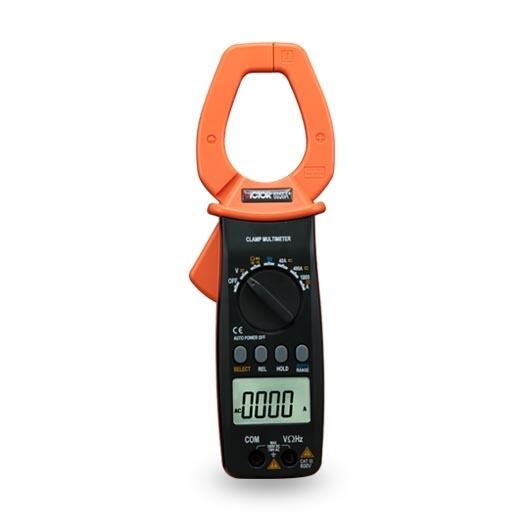

VICTOR 6056A+是自動轉換量程的 3 3/4 位數字鉗形表，是一種性能穩定、用電池驅動的高可靠性數字鉗形多用表。儀表采用 18mm 字高 LCD 顯示器，讀數清晰；具有數據保持和自動關機功能，更加方便使用。
此鉗表可用來測量直流電壓、交流電壓、直流電流、交流電流、電阻、電容、頻率、二極管、通斷測試等參數。整機以大規模集成電路的雙積分 A/D 轉換為核心，具有量程自動轉換的功能，是一款性能優越的工具儀表，是實驗室、 工廠、無線電愛好者及家庭的理想工具。
二、安全注意事項
請注意“警告標識 及警告字句”。它表示對使用者構成危險、對鉗表或被測設備可能造成損壞的情況或行為。
本儀表嚴格遵循 GB4793 電子測量儀器安全要求以及 IEC61010-1 和 IEC1010-2-032 安全標準進行設計
和生產,符合雙重絕緣、過電壓CAT III 600V （www.tjfangyuanrongtong.com）和污染等級 2 的安全標準。在使用之前，請先認真閱讀說明書。
1.在測量 30V 以上電壓,測量帶電感負載的交流電力線;測量電力波動期間的交流電力線時, 謹防電擊。
2.測量前，
鉗形表VICTOR 6056C+(交直流600A)電流鉗型萬用表
檢查測量功能開關是否置于正確的檔位,要檢查表筆是否可靠接觸，是否正確連接、是否絕緣良好等，以避免電擊。
3.鉗表只有和所配備的表筆一起使用才符合安全標準要求。如表筆線破損時,必須更換上同樣型號或者相同電氣規格的表筆線。
4.不要使用其它未經確認或未認可的電池來更換儀表內的電池。只能換上同型號或相同電氣規格的電池。更換前,表筆必需離開被測量點,確保輸入端無任何信號。
5.在進行電氣測量時,身體切勿直接接觸大地,不要接觸可能存在地電勢裸露的金屬端子、輸出口、引線夾等。
6.不要在高溫、高濕、易燃、易爆和強磁場環境中存放及使用。
7.測量超過鉗表所允許的極限電壓值有可能損壞鉗表和危及操作人員的安全。在鉗表面板上標有其所允許測量的極限電壓值,切勿測量超過此標準的輸入信號，以防電擊和損壞鉗表。
8.不要嘗試校準或維修鉗表。的確有需要時必須有專門培訓或認可的有資格專業人員才能進行。
9.在測量時功能/量程選擇開關必需置于正確的量程檔位,在轉換功能量程選擇開關時,請一定要先
將表筆線與被測對象斷開,確保輸入端沒任何信號輸入。嚴禁在測量進行中轉換功能量程選擇開關。10.當 LCD 顯示“ ”時,請及時更換電池以確保測量精度。
11.請不要隨意改變鉗表線路，以免損壞鉗表和危及安全。
三、特性
1.一般特性
1-1. 顯示方式：液晶顯示；
1-2. 最大顯示：3999（3 3/4）鉗形表VICTOR 6056C+(交直流600A)電流表位自動極性顯示和單位顯示 ；
1-3. 測量方式：雙積分式A/D 轉換；
1-4. 轉換速率： 約 3 次/秒；
1-5. 超量程顯示：最高位顯“OL”或“-OL”；
1-6. 低電壓顯示： 有“ ”符號出現 ；
1-7. 自動關機功能；
1-8. 鉗頭最大開啟尺寸:直徑 55mm；
1-9. 預測電流導線最大尺寸: 直徑 47mm；
1-10. 電磁場影響:使用于靠近電磁場產生的裝置 ,可能顯示不穩定或顯示不正確的讀數；
1-11. 測試位置誤差:測量電流時請將待測源置于鉗頭中心位置 ,否則會產生一定的附加誤差；
1-12. 工作環境：(0～40)℃，相對濕度＜80%；
1-13. 儲存環境：-10～50℃， 相對濕度<80%；
