一、概述

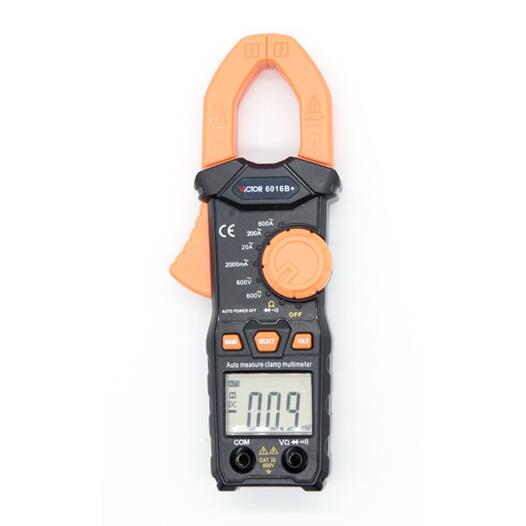

VICTOR 6016B+系列是一款袖珍型自動手動一體轉換的3 1/2位數字鉗形表，該機性能
穩定、高精度、高可靠性、過載保護功能、儀表以獨特的超薄，超小型設計。
此鉗表可用來測量直流電壓、交流電壓、交流電流、電阻、二極管、電容、溫度、通斷測試等參數。整機以大規模集成電路的雙積分A/D轉換為核心，具有量程自動轉換的功能，是一款性能優越的工具儀表，是實驗室、工廠、無線電愛好者及家庭的理想工具。
二、安全注意事項
本儀表嚴格遵循GB4793電子測量儀器安全要求以及IEC61010-1和IEC1010-2-032安全 標準進行設計和生產,符合雙重絕緣、過電壓CAT 11600V(www.tjfangyuanrongtong.com)和污染等級2的安全標準。
1.在測量30V以上電壓,測量帶電感負載的交流電力線;測量電力波動期間的交流電力線 時 , 謹 防 電 擊 。
2.測量前，查測量功能開關是否置于正確的檔位,要檢查表筆是否可靠接觸，是否正 確連接、是否絕緣良好等，以避免電擊。 3.鉗表只有和所配備的表筆一起使用才符合安全標準要求。如表筆線破損時,必須更換 上同樣型號或者相同電氣規格的表筆線。
4.測量超過鉗表所允許的極限電壓值有可能損壞鉗表和危及操作人員的安全。在鉗表面板上標有其所允許測量的極限電壓值,切勿測量超過此標準的輸入信號，以防電擊和 損壞鉗表。
5.不要在鉗表終端及接地之間施加600V以上電壓，以防電擊和損壞鉗表。
6.不要嘗試校準或維修鉗表。的確有需要時必須有專門培訓或認可的有資格專業人員才能進行。 7.在測量時功能/量程選擇開關必需置于正確的量程檔位,在轉換功能/量程選擇開關時, 請一定要先將表筆線與被測對象斷開,確保輸入端沒任何信號輸入。嚴禁在測量進行中 轉換功能/量程選擇開關。
8.當LCD顯示“ 時,請及時更換電池以確保測量精度。
9.請不要隨意改變鉗表線路，以免損壞鉗表和危及安全。
三：使用方法
1.數據保持(HOLD)按鍵；HOLD為讀數保持鍵,以觸發方式工作,按此鍵顯示值被鎖定
，再按此鍵鎖定狀態被解除，進入正常測量狀態。
2.COM輸入孔：負輸入端，插入黑表筆；
3.VΩ輸入孔：測量電壓、電阻、二極管以及通斷測試的正輸入端，插入紅表筆；
4.二極管、電阻、蜂鳴器切換按鍵(SELECT)；SELECT：為功能選擇鍵,以觸發方式工作。當有兩個或以上測量功能復合在同一檔位上時，按此鍵可以轉換測量功能。本機作為二極管、電阻、鳴器蜂測量功能的轉換。 6.自動關機功能：在測量過程中，無論是功能按鍵還是轉動功能/量程選擇旋鈕，在約 15分鐘內無動作時，儀表會 “自動關機”。在自動關機狀態下，按動功能鍵或轉動功能/量程選擇開關，儀表會“自動開機”。
注:“自動關機”，是指一種休眠狀態，在休眠狀態下,仍要消耗微小的電流(約5μA), 若長期不用，最好切斷電源。
四.一般特性
1. 最大顯示：3 1/2位自動極性顯示和單位顯示； ２. 測量方式：雙積分式A/D轉換；
３. 轉換速率： 鉗形表DM6266高精度數字電流表
４. 超量程顯示：最高位顯“OL”；
５.低電壓顯示：“ ”符號出現(約為 2.4 V)；
６.鉗頭最大開啟尺寸:直徑30mm；
７.工作環境：(0～40)℃，相對濕度＜80%；
８.儲存環境：-10～50℃， 相對濕度<80%；
９.電源：兩節1.5V電池（“AAA”7#電池）；
１０.體積（尺寸）：174mm×60mm×34mm（長×寬×高）；
１１. (含電池)約140克。
