一．簡介
VICTOR7100A 系列超大口徑鉗形漏電電流表是專為測量交流漏電流、電流而精心設計制造的，采用最新 CT 技術及數字集成技術，超大口徑(108mm× 148mm：可鉗φ108mm 電纜或 160mm×4mm 扁鋼地線，特別適合于電纜漏電及變壓器接地扁鋼漏電檢測，全自動，LCD 顯示，一目了然，方便快捷。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。VICTOR7100A（www.tjfangyuanrongtong.com） 系列超大口徑鉗形漏電電流表其鉗頭鐵芯選用特殊合金，采用最新磁性屏蔽技術，外界磁場的影響小，確保了常年無間斷測量的高精度、高穩定性、高可靠性。儀表具有 RS232 接口，可存儲 99 組數據，通過系統軟件上傳所存數據到電腦，便于歷史數據讀取、保存、打印等功能。儀表還具有背光功能、數據保持功能，是電工安全檢測的必備工具。
二．LCD 顯示器
⑴. PEAK 測試模式指示
⑵. 電池電壓低符號(低于 4.8V 時指示)
⑶. 數據存儲符號
⑷. 數據查閱符號
⑸. 2 位存儲數據組編號數字
⑹. 電流單位符號(mA 或 A)
⑺. 數據鎖定符號
⑻. 十進制小數點
⑼. 4 位 LCD 數字顯示
⑾. 交流符號 AC

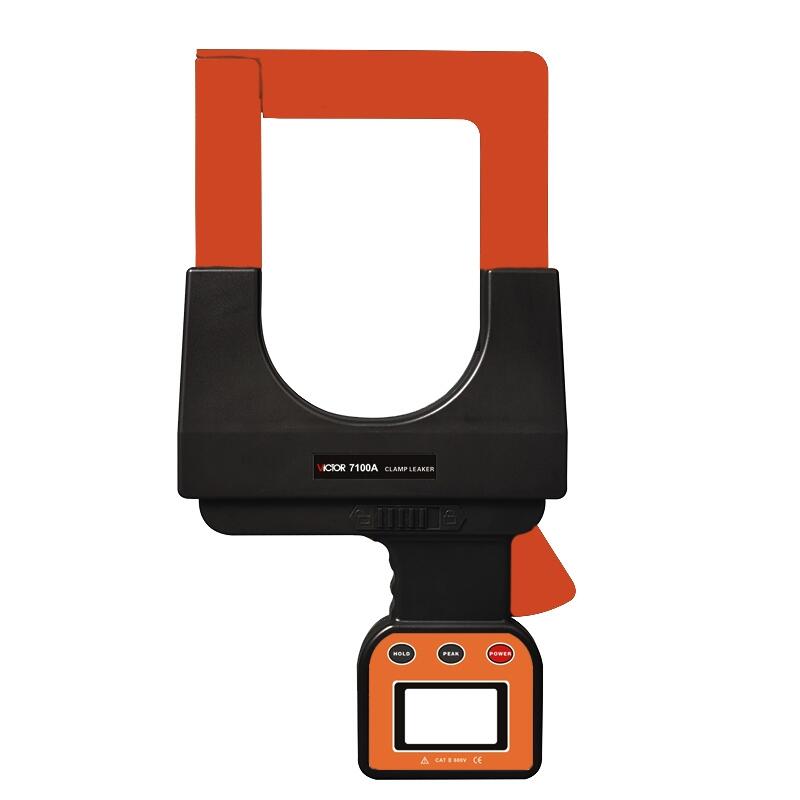

1.鉗頭(108mm×148mm)
2.鎖栓(鎖住后鉗頭不能張開)
3.HOLD 按鈕
4.PEAK 按鈕
5.LCD 顯示器
6.RS232 接口(數據上傳電腦)
7.(控制鉗頭開合)
8.POWER 按鈕
9.電池蓋板
10.電池蓋板固定螺絲(1 枚)
11.儀表上下蓋連接螺絲(6 枚)
三．操作方法
1.開關機
按 POWER 鍵開關機，LCD 顯示，進入通常測試模式。若開機后 LCD 顯示較暗，可能電池電壓偏低，請更換電池。儀表開機約 5 分鐘后將自動關機。在數據查閱模式下，先按鍵關機。鍵退出數據查閱模式，返回通常測試模式，再按
2.數據保持、存儲
在測試模式下，按 HOLD 鍵，可以保持 LCD 顯示，“HOLD”符號指示。再按 HOLD 鍵解除數據鎖定，返回測試模式，“HOLD”符號消失。按 HOLD 鍵保持?jǐn)?shù)據的同時，儀表自動編號并存儲當前保持的數據，存儲過程中“MEM”符號閃爍顯示一次。本儀表能存儲 99 組數據，若存儲已滿，“FULL”符號持續閃爍顯示，必須清除內存后才能再存儲。
3.數據查閱、退出
在通常測試模式下，按 PEAK 鍵+POWER 鍵進入數據查閱模式，顯示“MR” 符號，同時自動顯示存儲的第 01 組數據，再按 PEAK 鍵或 POWER 鍵可以向上或向下循環翻閱所存儲的數據，當翻閱到存儲的最后一組數據時，自動返回第一組數據。
再按 HOLD 鍵退出數據查閱模式，返回通常測試模式。
4.數據上傳電腦
用隨機配置的 RS232 通訊線連接好儀表與電腦，儀表開機，運行軟件，選擇歷史查閱，再讀取、保存、報表、打印歷史數據等。數據存儲越多讀取時間就更長。歷史數據可以選擇保存為 Txt 文本或 Excel 格式。
5.數據刪除
在數據查閱模式下，按鍵+POWER 鍵清除存儲的所有數據，并返回通常測試模式。數據清除過程中顯示“dEL”符號。
6.通常測試
通常測試：測試過程中 LCD 實時顯示被測電流、漏電流的大小，LCD 數據隨電流、漏電流大小變化而變化，當儀表撤離被測導線后，不保持測試結果，LCD 顯示歸零。
