一.簡介

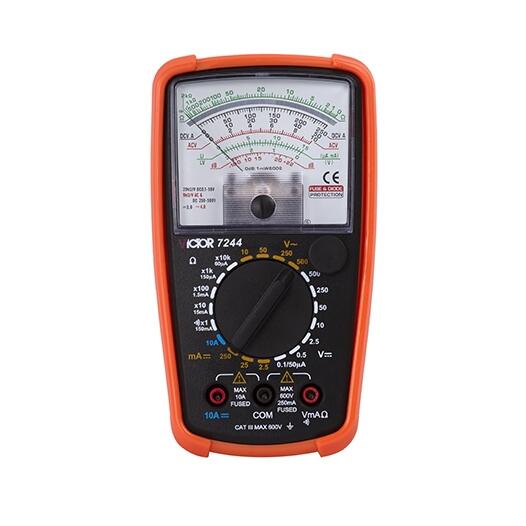

VICTOR 7244指針萬用表，是一臺高精度指針萬用表。它外形采用了數字萬用表結構，吸取了數字萬用表的特點。特別在安全性能上采取了多種措施，因此安全性能大大提高，它可以達到CAT Ⅲ 600V（www.tjfangyuanrongtong.com）標準。他有21個量程，能測量直流電壓、直流電流、交流電壓、電通斷判別等功能。
1. 警告 安全須知
為避免受到電擊、人身傷害或損壞儀表的可能性。使用儀表以前請閱讀“安全須知”和“警告”等相關信息。
2.安全須知
EN61010標準，CAT Ⅲ600V超電壓標準，請遵循本手冊的說明使用本儀表，否則儀表所提供的保護可能會受到損壞。
注意：警告、安全說明。在使用本儀表時必須詳細閱讀說明書。
存在電擊危險、警告使用者必須注意正確使用，防止電擊構成危險
二.安全準則
○使用前先檢查儀表的外殼，如果斷裂或缺少塑膠件，儀表就不能正常工作，請勿在使用本儀表。
○檢查表筆的絕緣是否損壞或有暴露的金屬導線，檢查表筆是否導通，如果表筆已損壞，請更換在使用儀表
○檢測儀表是否工作正常，先通過測量已知電壓的方式確認儀表工作正常，如果儀表工作不正常，切勿使用，應把儀表送專業維修人員進行維修。
○切勿在輸入端，施加超過儀表上所標示的額定電壓。
○當儀表在60V直流直壓或30V交流有效值電壓下工作時，應小心操作，此時會有電擊的危險存在。
○測量時必須使用正確的輸入端及兩成檔位。
○不要測量高于允許輸入值的 電壓或電流。在不能確定測量值范圍時，須將功能量程開關置于最大量程位置。進行在線電阻或電路通斷測量之前，必須先將被測電路中所有電源切斷，并將所有電容放電。
○使用表筆時，請使用軟布及中性清潔劑情節儀表外殼，切勿使用研磨劑及溶劑，以防外殼被腐蝕，損壞儀表危
三．技術指標：
1.一般特性
○功能測量：ACV、DCV、DCA、Ω、dB、通斷判別及二極管測量
○電 源：UM-3(AA) 1.5Vx2;6F22 9Vx1。
○保 險 絲：F0.5A250V,Φ5x20mm F10A250V,Φ5X20mm。
○使用環境：0℃～40℃，濕度低于70％RH
○儲存環境：-10℃～50℃，濕度低于70％RH
○適用海拔：海拔2000m以下
○安全標準：符合 TEC61010-1 CATⅢ 600V污染度等級2。
○凈 含 量：約320g。
○體 積：168x95x46mm。
○附 件：使用說明書，電池1.5V二個，9V一個（表內），包裝盒，合格證。
2.電池性能規格：準確度：DC±3％、AC±4％儀表校準期一年
直流電壓（DCV）
