一、概 述

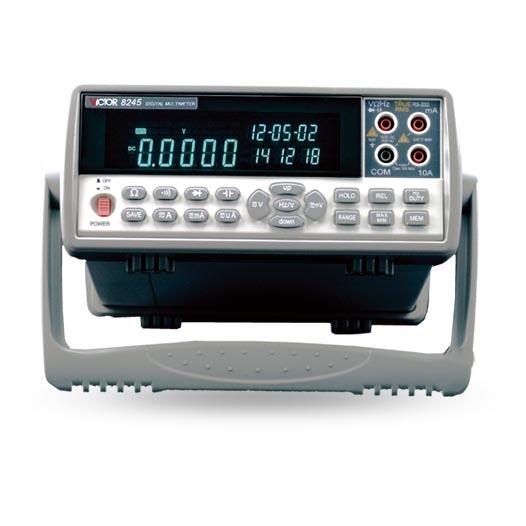

VICTOR 8245是一款帶USB電腦接口、存儲、時鐘顯示、方波輸出、真空熒光屏、可自動轉換量程的4 1/2位數字式按鍵臺表，是一種性能穩定、用AC220V供電驅動的高可靠性數字臺表。臺表采用140*40mmVFD （www.tjfangyuanrongtong.com）顯示器，讀數清晰；具有數據保持,最大值/最小值、相對值測量功能。
此臺表可用來測量直流電壓和交流電壓、直流電流和交流電流、電阻、電容、溫度、二極管、通斷測試、方波輸出、頻率及占空比等參數。整機以大規模集成電路的雙積分A/D轉換為核心，具有自動和手動選擇功能，臺式萬用表VICTOR 8245 高精度臺式數字萬用
是一款性能優越的工具臺表，是實驗室、工廠、無線電愛好者及家庭的理想工具。
二、特性
1.一般特性
顯示方式：VFD顯示；
1-2. 最大顯示：22000（4 1/2）位自動極性顯示和單位顯示。
1-3. 測量方式：雙積分式A/D轉換；
1-4. 轉換速率： 2次/秒；
1-5. 超量程顯示：最高位顯“OL”；
1-6. RS232串行數據輸出。
1-7. 帶存儲時鐘顯示。
1-8. 工作環境：(0～40)℃，相對濕度＜75% ；
1-9. 儲存環境：-10～50℃， 相對濕度＜75%
1-10. 電 源：100V-120V；220V-240V
1-11. 體積（尺寸）：310×230×120mm（長×寬×高）；
三．使用方法
該表是由交流220V/110V供電的，使用時，先選擇正確的供電方式（產品供電方式可供選擇時），將電源線插入插座內，然后再去接通電源,每臺都配有一對測試線作為標準附件,前面板的輸入端可以使測量電壓到1000V，電流到10A，電阻到22MΩ。為了測量的準確性，請測量前預熱30分鐘。
注意：在將接入待測電路之前，務必不能使待測值超過前面板上規定的極限值。
1直流電壓
(1)將黑色測試表筆插入“COM”插孔中，將紅色測試表筆插入“VΩHz”中；
(2)觸發“ ”或“ ”鍵，選擇直流電壓測試功能，低于220mV觸發“ ”鍵為mV檔量程測量，觸發“ ”鍵為大于2.2V-1000V測量，然后將測試筆跨接在被測電路上，極性將與電壓值同時顯示。
注意：
⑴如只在高位顯示“OL”，表明已過量程，須將量程轉至較高檔位上；
⑵輸入電壓切勿超過1000V，如超過，有損壞內部電路的危險；
⑶在測試高壓電路千萬小心避免觸及高壓電路。
2交流電壓
⑴將紅色表筆插入V/Ω插孔中,將黑色表筆插入"COM"插孔中；
⑵觸發“ ”或“ ”鍵，選擇交流電壓測試功能，低于220mV觸發“ ”鍵為mV檔量程測量，觸發“ ”鍵為大于2.2V-750V交流測量，然后將測試筆跨接在被測電路上，極性將與電壓值同時顯示。
注
意:
⑴輸入電壓切勿超過750Vrms ,盡管可以顯示讀數,但有損壞內部電路的危險；
⑵獲得較高的精度,選擇量程時應盡可能使讀數超過滿量程的10%,因有效測量電路在欠量程時精度較差；
⑶在ACV檔，儀表可能不回零，這是正常的，不影響讀數的準確性。
3直流電流
⑴將黑色表筆插入“COM”插孔中,將紅色表筆插入“mA”插孔中(最大到220mA)或插入“10A”插孔中；
⑵觸發“ ”或“ ”鍵選擇直流電流測量，然后將測試筆串入被測電路中，極性與測量值同時顯示出來。
