一.概述

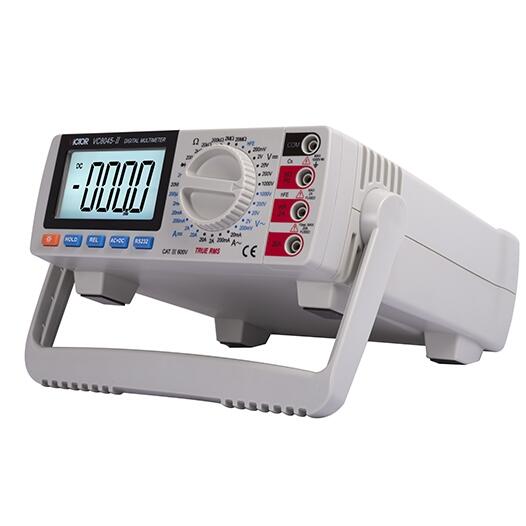

該臺式數字多用表是一種4 1/2位臺式萬用表，它具有基本的DCV、ACV、DCA、ACA、OHM、CAP、Hz、hFE、二 極管及通斷測量功能，電壓測量最高到1000V直流或交流峰值，分辨力可達10 nV,電流可測量到20A,（www.tjfangyuanrongtong.com）極性自動 轉換，背光顯示，讀數直觀。
交流測量釆用高精度真有效值，具有測量頻帶寬，對任何波形的交流量都可準確測量其有效值的特點。
二.一般特性
(1)交流220V/110V 供電；
(2)手動量程選擇；
(3)4 1/2位超大屏幕液晶背光顯示(顯示范圍75X40mm),最大讀數：19999；
(4)電壓測量達 DC1000V/AC1000V；
(5)交、直流電流測量達20A；
(6)交流電壓頻率響應達50kHz；
(7)頻率、電阻、電容、三極管、二極管及通斷測試功能；
(8)過載保護250V有效值；
(9)使用環境：0°C至40°C,相對濕度小于75%RH；
(10)外形尺寸；260mmX220mmX82mm；
(11)重量:約1kg。
三.使用方法
此表由交流220V/110V供電，使用時，將電源線插入插座內，然后再去接通電源，每臺都配有一對測試線作為標 準附件，香蕉插頭是插入前面板的相應插孔內，測試筆的尖端部分接于待測電路上，前面板的輸入端可以使測 量電壓到1000V,電流到20A,電阻到20MQ.
注意：在將接入待測電路之前，務必不能使待測值超過前面板上規定的極限值。 4.1直流電壓
(1)將黑色測試表筆插入“COM”插孔中，將紅色測試表筆插入“VQHz”中；
(2)將功能開關置于直流電壓(DCV)檔上，然后將測試筆跨接在被測電路上，極性將與電壓值同時顯示。 注意:(1)如果事先不知被測電壓大小，應將量程開關置于高量程上然后按顯示值逐步將量程轉到較低的檔位；
(2)如只在高位顯示“0L”，表明已超過量程，須將量程轉至較高檔位上；
(3)輸入電壓切勿超過1000V,如超過，有損壞內部電路的危險；
(4)在測試高壓電路千萬小心避免觸及高壓電路。
4.2交流電壓
⑴將紅色表筆插入“VQHz”插孔中，將黑色表筆插入“COM”插孔中；
(2)將功能開關置于交流電壓(ACV)檔上,然后將測試筆跨接在被測電路上。
注意：(1)見直流電壓測試注意之1,2,4；
(2)輸入電壓切勿超過lOOOVrms,盡管可以顯示讀數，但有損壞內部電壓的危險；
(3)獲得較高的精度選擇量程時應盡可能使讀數超過滿量程的10%,因有效測量電路在欠量程時精度較差； ⑷在交流電壓(ACV)檔，儀表可能不回零，這是正常的，不影響讀數的準確性。
4.3直流電流
(1)將黑色表筆插入“COM”插孔中，將紅色表筆插入“mA”插孔中(最大到2A)或插入“20A”插孔中； ⑵將檔位開關置于直流電流(DCA)檔上，然后將測試筆串入被測電路中，極性與測量值同時顯示出來。 注意:(1)如事先不知被測電流大小，先將量程先置于高量程檔上，按顯示讀數逐步降低量程直至讀數合適；
⑵如只在高位顯示“0L”，表明已超過量程，須將量程轉至較高檔位上；
(3)“mA"最高輸入電流為2A, “20A”最高輸入電流為20A,過大的電流會將保險絲熔斷，測量20A檔要特別 小心，過大電流將使電路發熱，甚至損壞內部電路；
(4)最大測量壓降為200mVo
4.4交流電流
(1)將黑色表筆插入“COM”插孔中，臺式萬用表VICTOR 8245高精度臺式數字萬用表數顯多用表將紅色表筆插入“mA”插孔中(最大到2A)或插入“20A”插孔中；
(2)將功能開關置于交流電流(ACA)檔上，然后將測試筆串入被測電路中，測量值將顯示出來；
(3)在交流電流檔，儀表可能不回零，這是正常的，不影響讀數的準確性。 注意：(1)見直流電流測量注意點1?4；
(2)為獲得較高精度，選擇量程時應盡可能使讀數超過滿量程值的10%。
4.5電阻測量
⑴將紅色表筆插入“WHz”插孔中，將黑色表筆插入“COM”插孔中；
⑵將功能開關置于電阻(Q)檔上，然后將測試筆跨接在被測電阻上。
注意：⑴如果電阻值超過所選的量程之最大值，則會顯示過載符號“0L”，將量程轉高一檔，當測量電阻值為 1MQ或WQ以上時，該數需幾秒時間才能穩定，這在測量高電阻時是正常的；
(2)當輸入端開路時，則顯示出過載情形；
(3)當測量在線電阻，要確認被測電路所有電源已關掉且所有電容都已完全放電；
(4)開路電壓低量程約為IV；高量程約為2V"
