一、概述

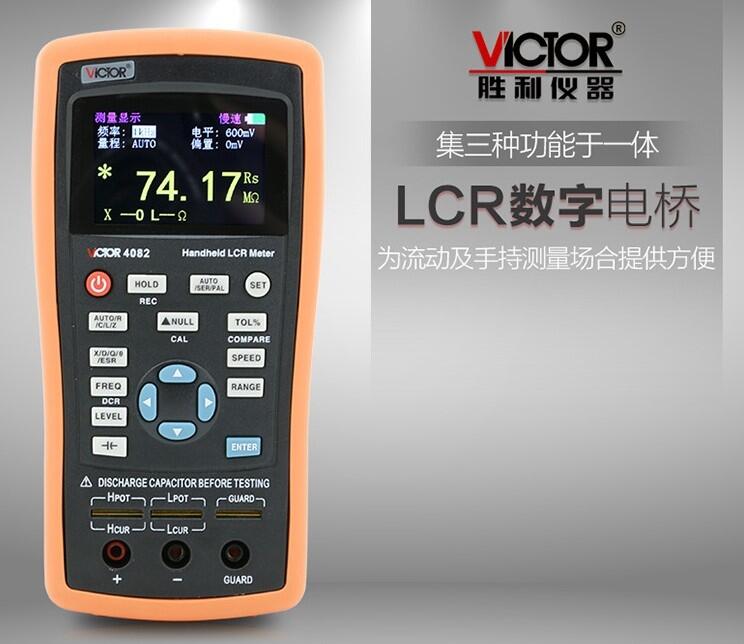

VICTOR 4080 4082 電橋 手持 LCR 是用于測量電感、電容、電阻等元件參數的便攜手持式測量儀器， 體積小巧，采用 5V 鋰電池供電，既可適用于臺式機的應用場所，更為流動測量和手持測量場合提供了極大方便。
VICTOR 4080 4082提供主參數 4 位半分辨率，副參數 0.0001 讀數分辨率，最高測量頻率可達 100kHz，測量電平 0.6Vrms、0.3Vrms、0.1Vrms（www.tjfangyuanrongtong.com） 可選，全自動量程快速、中速、慢速顯示測量結果，并可按自動按元件性質選擇合適的測量參數，可提供最優 0.2%的測量精度。， 使之兼?zhèn)淞耸殖直淼谋憬菪院团_式機的優良性能。
儀器操作簡潔直觀，測試頻率、參數、速度選擇即按即現；同時還具備記錄模式可輔助獲取讀數；操作方便的開路短路校正功能提高測量準確性；實用配置菜單可設定蜂鳴器、自動關機、語言等操作。
二、安全
1.這些安全措施適用于操作與維護人員，在操作、服務及維修時應注意。請勿在易燃易爆環境中使用避免在多塵、陽光直射、濕度過高、強電磁輻射等惡劣環境中使用。非專業維護人員請勿拆開后蓋維護、更換元件或調整儀器應由專業維護人員實行。請聯系相關經銷商售后服務部門。不可隨意分解或修改儀器部分替代及未經授權的修改，可能造成儀器無法恢復性能，安全警告：涉及安全及人身傷害，或損壞產品，造成測試不良的操作使用或環境條件，在手冊里會有相關申明，應嚴格遵守。
2.安全指南
為讓儀器安全使用，請遵循如下指南：此儀器適合戶內、海拔 2000 內使用。手持LCR數字電橋測試儀VC4080萬用表短時戶外使用，應注意防日光直射、防水防潮、防電磁輻射、防塵防爆等防護措施。使用前，請閱讀并了解本手冊中提及的警告和安全信息。請按手冊規定的功能方法使用儀器 。如對在線路元件測量，請確認測量前電路已關斷電源且線路上所有電容已放電。測量前，須對電容器等帶電元件進行放電。儀器使用 5V，2600mAh 鋰電池供電，或使用 mini_USB 供電。本表具備充電功能，使用mini_USB 線。安全符號，安全警告，提醒用戶按手冊中相關操作規程使用環境條件工作環境：0℃~40℃；濕度條件：15%至 85% R.H； 儲存溫度：0℃~40℃；
三、快速應用指南
警告：
l請勿對帶電電容進行測量，否則可能造成儀器被沖壞。
l如對板載器件在線測量，請先確認是在斷電關機狀況下，不可對有源電路直接測量。
l在粉塵環境中使用時，儀器易臟，應定期清潔，保護測試端，減小粉塵從測試端進入儀器內。累積的粉塵往往因有一定的導電性而最終影響到儀器的使用。
l請勿將儀器直接置于易爆、陽光直射以及過熱環境中。
提示: 為達到合適的測量精度，測量前可先參照“校正功能”一節進行開路和短路校正。測試夾具可以用橡膠插頭-鄂魚夾(如圖9)、開爾文測試夾（圖10），或者直接將元件插在圖1的17位置（卡槽），以下舉例都是以橡膠插頭-鄂魚夾為主。
