一.安裝
本章講述當您收到儀器后必須進行的一些檢查，并且在安裝使用儀器之前必須了解和具備的條件。
1.1開箱檢查
感謝您購買和使用我公司產品，在您使用本儀器前請首先根據說明書最后一章“保修”的事項進行確認，若有不符可盡快與我公司聯系，以維護您的利益。
1.2電源連接
（1） 供電電壓范圍：200V～240V。
（2） 供電頻率范圍：50Hz～60Hz。
（3） 供電功率范圍：小于20w。
（4） 電源輸入相線L、零線N、地線E 應與本儀器電源插頭相同。
（5） 本儀器已經經過仔細設計以減少因AC （www.tjfangyuanrongtong.com）電源端輸入帶來的雜波干擾，然而仍應盡量使其在低噪聲的環境下使用，如果無法避免，請安裝電源濾波器。
警告：為了防止漏電對儀器或人造成傷害，
數字電橋4092A電容電感電阻
用戶必須保證供電電源的地線可靠接
到大地。
1.3保險絲
儀器出廠已配備了保險絲，用戶應使用本公司配備的保險絲。
1.4周圍環境
（1） 請不要在多塵、多震動、LCR數字電橋測試4092B萬用表日光直射、有腐蝕氣體下使用。
（2） 儀器正常工作溫度0℃~40℃,濕度15%至85%，因此請盡量在此條件下使用儀器，以保證測量的準確度。
（3） 本儀器已經經過仔細設計以減少因AC 電源端輸入帶來的雜波干擾，然而仍應盡量使其在低噪聲的環境下使用，如果無法避免，請安裝電源濾波器。
（4） 儀器長期不使用，請將其放在原始包裝箱或相似箱子中儲存在溫度為0℃～40℃，相對濕度不大于85%RH 的通風室內，空氣中不應含有腐蝕測量儀的有害雜質，且應避免日光直射。
（5） 儀器特別是連接被測件的測試導線應遠離強電磁場，以免對測量產生干擾。
二.使用測試夾具
請使用本公司配備的測試夾具或測試電纜，用戶自制或其他公司的測試夾具或測試電纜可能會導致不正確的測量結果。儀器測試夾具或測試電纜應保持清潔，被測試器件引腳保持清潔，以保證被測器件與夾具接觸良好。
將測試夾具或測試電纜連接于本儀器前面板的Hforce、Hsense、Lsense、Lforce 四個測試端上。對具有屏蔽外殼的被測件，可以把屏蔽層與儀器地相連。
注：沒有安裝測試夾具或測試電纜時，儀器將顯示一個不穩定的測量結果。
1.預熱和連續工作時間
（1）為保證儀器精確測量，開機預熱時間應不少于30 分鐘；持續工作時間應不多于16小時。 （2） 請勿頻繁開關儀器，以引起內部數據混亂。
1.儀器的其它特性
（1） 功耗：小于20w。（2） 外形尺寸：330mm*285mm*136mm（長*寬*高）

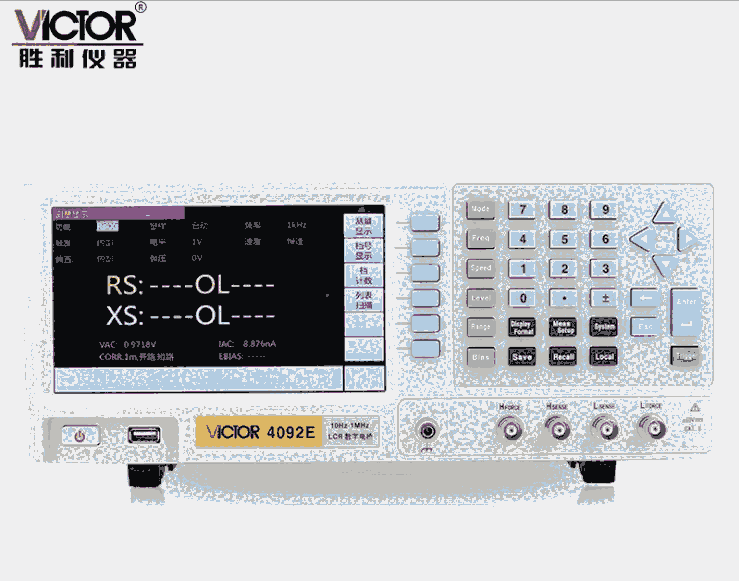

產品介紹
本章介紹了儀器的主要特點、前后面板、開機順序和夾具連接。
主要特點
1. 10Hz ~1MHz寬廣的測試頻率 2. 6位半測量分辨率 3.內部±2V直流偏置電壓
4. 0.05%基本測量準確度 5. 自動、手動、外部觸發和總線觸發測量 6. 雙測量顯示
7. 以絕對值形式測量，或基于基準值的偏差形式測量 8. 精確的四線夾具 9.組件分類
10. 高達±60V的直流外部偏置電壓 11. 內部存儲器 12. 7寸液晶彩屏顯示
13. 直觀的用戶界面，勝利VC4092C臺式數字電橋
全面的測試功能
14.提供RS232，HANDLER，GPIB，LAN，USB接口
三.電源
（1）電源開關
用于選擇電源的通電和斷電狀態。接通時，開關呈黃白色，所有工作電壓都加到儀器上。切斷時，開關呈暗紅色，沒有工作電壓加到此儀器上。
（2）7寸彩屏
7寸彩屏顯示測量結果、測試條件等。
（3）功能鍵
有6個功能鍵用于選擇測量條件和參數功能。每個功能鍵的左側都有一個功能鍵標記。
（4）功能快捷鍵
有6個功能快捷鍵，用于方便的選擇測量條件和參數功能。
【MODE】鍵 用于測量對象的組合方式選擇和設定;【FREQ】鍵用于測量信號頻率的選擇和設定;【SPEED】鍵用于測量速度的選擇和設定;【LEVEL】鍵用于測量信號電平的選擇和設定;【RANGE】鍵 用于量程方式的選擇和設定;【BIAS】鍵用于內部電壓的選擇和設定
（5）菜單鍵
菜單鍵用于獲得儀器控制的相應選擇。
【Display Format】鍵 顯示測量結果;【Meas Setup】鍵設置測量條件、修正、BIN分類的極限值和列表掃描參數值;【System】鍵顯示系統信息，設置系統參數，自檢，升級和自校準;【Save】鍵保存、編輯或刪除信息，保存測量結果和屏幕圖像;【Recall】鍵加載或刪除信息;【Local】鍵對當前面板上的硬件和功能鍵鎖定與解鎖，及切換至本地模式。
（6）光標鍵
光標鍵用來在顯示頁面上將字段選擇從一個字段移動到另一個字段。當光標移動到某個字段時，該字段便變?yōu)榕c原有字段相反的視頻圖像。光標只能在字段之間移動。
（7）輸入鍵
輸入鍵用來向本數字電橋中輸入數字?jǐn)?shù)據。輸入鍵包含0 ~ 9的數字、小數點（.）、加號/減號（+/-）、確定鍵和取消鍵。按下確定鍵將終止數字輸入，取消鍵可以使當前輸入無效，【←】鍵可以刪除當前光標所指字符。
（8）觸發鍵
觸發鍵用來手動觸發一次測量，該鍵僅在手動觸發模式下有效。
（9）待測終端
待測終端用來連接測量被測件（DUT）電子元器件萬用表VC4092D的四端對測試夾具或測試引線。
（10）USB接口
USB接口可插入外部USB存儲設備，如U盤，并將數據保存到USB存儲器中。
（11）接地端子
接地端子和機器內部信號地直通，可以用于外部待測元件的金屬外殼屏蔽。
