1安裝
本章講述當您收到儀器后必須進行的一些檢查，并且在安裝使用儀器之前必須了解和具 備的條件。
1.1開箱檢查 感謝您購買和使用我公司產品，在您使用本儀器前請首先根據說明書最后一章“保修” 的事項進行確認，若有不符可盡快與我公司聯系，以維護您的利益。確認電橋隨附下列物品，數字電橋 4090A 勝利高精度LCR電容電感電阻測量儀萬用表 其中可選附件只有訂購才隨附與產品。如果有任何物品缺失，請聯系距您最近的銷售辦事處。標配附件：
四端對開爾文測試電纜。三芯電源線。用戶手冊一份。1.2電源連接可選附件：RS232 串口線/USB 數據線。Handle 電纜。四端對開爾文測試夾具(含短路塊)SMD 貼片元件測試夾具(含短路塊)（1） 供電電壓范圍：220V AC±10%，或 110V AC（www.tjfangyuanrongtong.com） ±10%。（2）供電頻率范圍：45-65Hz。（3）電源輸入相線 L、零線 N、地線 E 應與本儀器電源插頭相同。（4）本儀器已經經過仔細設計以減少因 AC 電源端輸入帶來的雜波干擾，然而仍應盡量使其在低噪聲的環境下使用，如果無法避免，請安裝電源濾波器。
2.警告：為了防止漏電對儀器或人造成傷害，用戶必須保證供電電源的地線可靠接到大地。
保險絲，儀器出廠已配備了保險絲，用戶應使用本公司配備的保險絲。周圍環境電橋測試儀4090B數字電橋（1）請不要在多塵、多震動、日光直射、有腐蝕氣體下使用。（2）儀器正常工作溫度 0℃~40℃,濕度 15%至 85%，因此請盡量在此條件下使用儀器， 以保證測量的準確度。（3）本儀器已經經過仔細設計以減少因 AC 電源端輸入帶來的雜波干擾，然而仍應盡量使其在低噪聲的環境下使用，如果無法避免，請安裝電源濾波器。（4）儀器長期不使用，請將其放在原始包裝箱或相似箱子中儲存在溫度為 0℃～40℃， 相對濕度不大于 85%RH 的通風室內，空氣中不應含有腐蝕測量儀的有害雜質，且應避免日光直射。
（5）儀器特別是連接被測件的測試導線應遠離強電磁場，以免對測量產生干擾。1.5使用測試夾具請使用本公司配備的測試夾具或測試電纜，用戶自制或其他公司的測試夾具或測試電纜 萬用表 4091A數字電橋測試儀 可能會導致不正確的測量結果。儀器測試夾具或測試電纜應保持清潔，被測試器件引腳保持 清潔，以保證被測器件與夾具接觸良好。將測試夾具或測試電纜連接于本儀器前面板的 Hforce、Hsense、Lsense、Lforce 四個測試端上。對具有屏蔽外殼的被測件，可以把屏蔽層與儀器地相連。注：沒有安裝測試夾具或測試電纜時，儀器將顯示一個不穩定的測量結果。預熱和連續工作時間(1)為保證儀器精確測量，開機預熱時間應不少于 30 分鐘；持續工作時間應小于 16 小時。 4091B請勿頻繁開關儀器，以引起內部數據混亂。儀器的其它特性(1)功耗：小于 20W。 外形尺寸： 265mm*105mm*305mm(寬*高*長)。
3.簡介

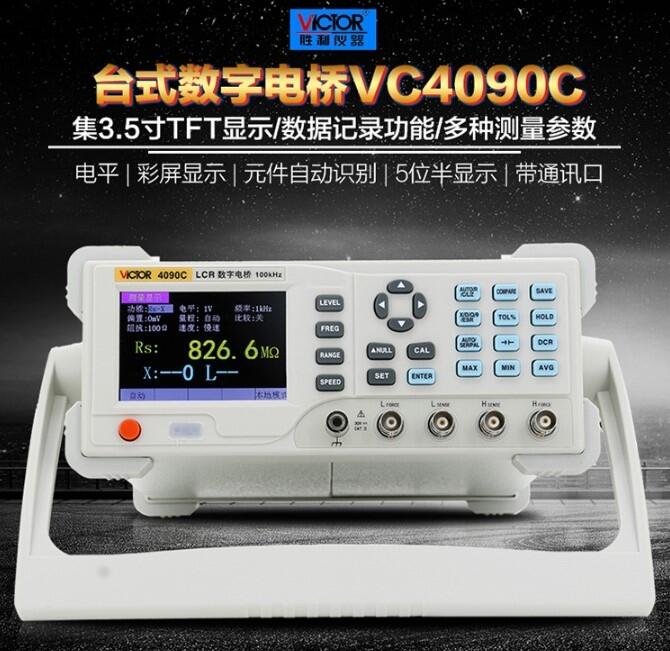

本系列臺式電橋集 3.5 寸 TFT 顯示、友好的用戶交互界面、多種測量參數組合于一身。USB 與 RS232 可以方便用戶進行遠程操作，并且可以使用 Handle 進行元器件的分選。在功能上不僅多個測試頻率及測試電平，而且還可以在測量的過程中記錄元器件的值。在性能參數上，基本準確度達到 0.2%。本手冊以 C 型（100k 型）為例?；咎厣?/span>
測量頻率最高 100kHz，測試電平 10~2000mV，支持直流電阻、電解電容測量，內部偏置電壓輸出（1mV-1500mV），元件測量自動識別，3.5 寸 TFT 顯示，5 位半顯示，USB、RS232 通訊接口、Handle 分選，數據記錄功能LCR電容電感電阻測量儀4091B萬用表（最大最小值、平均值），支持 SCPI 通訊協議，提供系統設置，可根據自己要求配置語言、蜂鳴器、屏幕亮度等，基本準確度 0.2%，手動和自動量程，具有開路短路校正，比較器分選、報警功能，提供多種測試端口。
