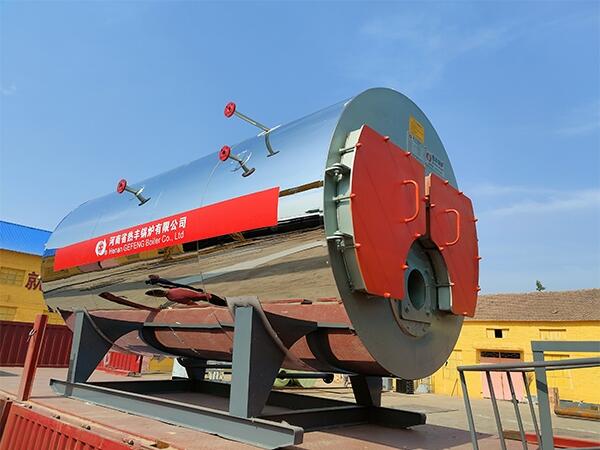

WNS型燃氣鍋爐為臥式快裝內燃三回程火管蒸汽鍋爐.采用偏置爐膽濕背式結構,高溫?zé)煔庖来螞_刷第二及第三回程煙管,然后由后煙室經煙囪排入大氣.鍋爐裝有活動的前后煙箱蓋,使鍋爐檢修方便.鍋爐配置技術性能良好燃燒器,采用了燃燒自動比例調節,給水自動調節,程序啟停,全自動運行等先進技術,并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能.該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點.
1、鍋爐的設計、生產制造、監督檢驗均嚴格按《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》執行，確保鍋爐長期安全穩定工作。
2、本體為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，有害物質NOx排放量少。
3、波形爐膽及螺紋煙管結構，即提高了強度，又滿足了各部分受熱膨脹的需要。
4、主焊縫焊接均采用對接連接，并經X射線及超聲波無損探傷，確保焊接質量達到國家要求。
5、鍋爐水容積及氣空間大，適應負荷能力強。設計合理的鍋內裝置，保證蒸汽帶水率低于4%，滿足用戶對蒸汽品質的較高要求。
6、采用新型隔熱保溫材料，重量輕，散熱損失少，保溫性能好。
7、水位報警器采用不銹鋼作電極棒，聚四氟乙烯作絕緣材料。從上方插入，不易掛污，性能可靠，使用壽命長。
8、前后煙箱為鉸鏈連接，可輕松打開，檢修維護維護方便快捷。
9、氧含量調節（選配）：該系統能成功監測煙氣中的含氧量，并實時將該數據傳送到控制系統中，通過計算機智能分析，自動調整燃燒設備的配比，使其實時處在的工作狀，燃燒效率大大提高，從而可大幅降低燃料的消耗。
WNS系列燃油（氣）蒸汽鍋爐技術參數
|
鍋爐型號 |
WNS1-0.7 |
WNS2-1.25 |
WNS4-1.25 |
WNS6-1.25 |
WNS8-1.25 |
WNS10-1.25 |
|
|
額定蒸發量（t/h） |
1 |
2 |
4 |
6 |
8 |
10 |
|
|
額定蒸汽壓力（MPa） |
0.7 |
1.25 |
1.25 |
1.25 |
1.25 |
1.25 |
|
|
額定蒸汽溫度（℃） |
170.4 |
193.4 |
193.4 |
193.4 |
193.4 |
193.4 |
|
|
給水溫度（℃） |
20 |
20 |
20 |
20 |
105 |
105 |
|
|
設計效率（%） |
88.4 |
89 |
89 |
88.4 |
88.9 |
88.9 |
|
|
適用燃料 |
輕油、重油、天然氣、液化氣、城市煤氣 |
||||||
|
燃料 |
輕柴油（Kg/h） |
63 |
126 |
260 |
377 |
552 |
662 |
|
天然氣（Nm3/h） |
82 |
160 |
320 |
453 |
634 |
783 |
|
|
受熱面積（m2） |
22.54 |
54.2 |
121 |
146.1 |
205 |
243 |
|
|
鍋爐運輸重量 （t） |
4.5 |
9.0 |
13.5 |
15.0 |
22.0 |
25.0 |
|
|
鍋爐運輸尺寸 （m） |
3.7x1.9x2.2 |
4.7x2.3x2.5 |
5.3x2.6x2.8 |
5.6x2.7x3.0 |
6.4x3.0x3.2 |
7.3x3.0x3.2 |
|
|
鍋爐安裝外形尺寸 （m） |
4.3x2.5x3.1 |
5.4x2.7x3.4 |
6.3x3.0x3.7 |
7.1x3.2x4.1 |
7.5x3.3x4.1 |
8.4x3.3x4.1 |
|
