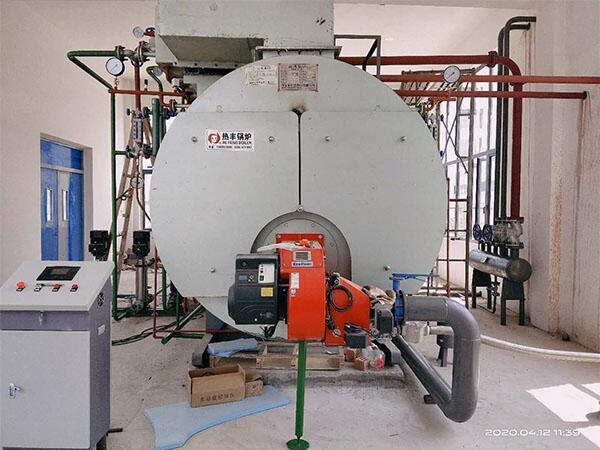

WNS低氮冷凝式燃?xì)?a b="http://www.tkgl8.cn/indexb/chanpinfenleisan/" target="b" >蒸汽鍋爐，采用臥式內燃兩回程濕背式結構，外置一體式承壓節能器冷凝器，冷凝器材質選用耐腐蝕性好的ND鋼材質，全螺紋翅片管結構，顯著加大受熱面積，熱效率提高顯著。不折算冷凝顯熱的情況下熱效率即可達到97%以上，顯著為用戶節約燃料成本。
（1）專業技術：全濕背回燃室，回燃室與后管板扳邊對接，鍋爐采用全對焊接，質量更可靠。
（2）大直徑波紋爐膽：鍋爐燃燒室有大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面大。
（3）熱力充足：鍋爐受熱面積按照≥25平方米每蒸噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。
（4）蒸汽品質高：鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定;蒸汽空間容積大，汽水界面與蒸汽出口凈距離足夠高，蒸汽濕度小。
（5）安全降水時間足：鍋爐的燃燒室地位布置，水位確定符合國家規程，同時嚴格按國際通用標準的水位波動時間要求，具有充足的安全的降水空間，保證鍋爐的運行安全。
（6）多功能安全防爆裝置：鍋爐后面板上設有與爐膛連通的防爆裝置，防止燃料在爐膛中發生劇烈爆燃時，泄放瞬間產生的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢修、維護方便。
（7）鍋內檢修方便：鍋爐頂部設有人孔，鍋爐前后端中下部分設有獨有的人孔裝置，便于鍋內裝置及鍋爐底部的維修和清理。
（8）前后煙箱密封獨特：煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材質特制，壓縮性好，完全隔阻煙氣的泄露，科重復使用。
（9）壓力、水位保護可靠：鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。
（10）自動控制水平領先：鍋爐控制器采用西門子或德力西電氣元件，性能可靠?？刂破鞯娜N形式：普通型、具有液晶顯示的中英文菜單型、人機對話遠程控制的觸摸屏型
| 型號 | WNS1-1.25-Q | WNS2-1.25-Q | WNS4-1.25-Q | WNS6-1.25-Q | |
| 額定蒸發量 | 1t/h | 2t/h | 4t/h | 6t/h | |
| 額定蒸汽壓力 | 1.25MPa | 1.25MPa | 1.25MPa | 1.25MPa | |
| 額定蒸汽溫度 | ?194℃ | ?194℃ | ?194℃ | ?194℃ | |
| 給水溫度 | ?20℃ | ?20℃ | ?20℃ | ?20℃ | |
| 節能器進/出水溫度 | ?40℃/90℃ | ?42℃/78℃ | ?40℃/90℃ | ?40℃/76℃ | |
| 冷凝器進/出水溫度 | ?20℃/40℃ | ?20℃/42℃ | ?20℃/40℃ | ?20℃/40℃ | |
| 排污率 | ?3% | ?3% | ?3% | ?3% | |
| 冷空氣溫度 | ?20℃ | ?20℃ | ?20℃ | ?20℃ | |
| 設計排煙溫度 | 55.16℃? | ?55.56℃ | ?55.16℃ | ?52.1℃ | |
| 天然氣低位發熱值 | ?35590KJ/Nm3 | ?35590KJ/Nm3 | ?35590KJ/Nm3 | ?35590KJ/Nm3 | |
| 受熱面積 | 輻射? | 6.93㎡ | 9.73㎡ | 14.67㎡ | 19.41㎡ |
| 對流 | 13.55㎡ | 28.89㎡ | 52㎡ | 91.13㎡ | |
| 節能器 | 11.84㎡ | 22.56㎡ | 32.16㎡ | 56.16㎡ | |
| 冷凝器 | 14.8㎡ | 28.2㎡ | 48.24㎡ | 74.88㎡ | |
| 設計燃料消耗量 | 79Nm3/h | 158Nm3/h | 314.43Nm3/h | 470.91Nm3/h | |
| 設計熱效率 | 97.45% | 97.43% | 97.45% | 97.58% | |
| 冷凝折算熱效率 | 100.6% | 100.58% | 100.6% | 100.73% | |
| RIELLO低氮燃?xì)馊紵?/td> | 燃燒器背壓 | 1050Pa | 900Pa | 1300Pa | 1600Pa |
| 輸出功率 | 300/600~1300KW | 300/930~1860KW | 500/1500~4450KW | 1000/2200~6250KW | |
| 流量 | 30/60~130Nm3/h | 30/93~186Nm3/h | 50/150~440Nm3/h | 100/220~620Nm3/h | |
| 電機功率 | 2.2KW | 4.5KW | 9.2KW | 15KW | |
| 比調方式 | 機械比調 | 電子比調 | 電子比調 | 機械比調 | |
| NOx排放濃度 | <30mg/Nm3 | <30mg/Nm3 | <30mg/Nm3 | <30mg/Nm3 | |
| 給水泵 | 電功率 | 2.2KW | 3KW | 4KW | 5.5KW |
| 流量 | 1.6m3/h | 2.8m3/h | 4m3/h | 7m3/h | |
| 揚程 | 148m | 153m | 158m | 156m | |
| 出口處過量空氣系數 | 1.075 | 1.075 | 1.075 | 1.075 | |
| 鍋爐本體重量 | 3260Kg | 5450Kg | 8766Kg | 10220Kg | |
| 節能器本體重量 | 216Kg | 816Kg | |||
| 冷凝器本體重量 | 290Kg | 1108Kg | |||
| 鍋爐運輸重量 | 6300Kg | 8220Kg | 11830Kg | 15300Kg | |
| 鍋爐運輸外形尺寸（長、寬、高） | 3750*2020*2870mm | 4286*2181*3135mm | 5186*2470*3590mm | 5830*2520*3050mm | |
| 鍋爐安裝外形尺寸（長、寬、高） | 4250*3215*3165mm | 4855*3425*3400mm | 6105*3655*3700mm | 6750*4010*3980mm | |
| 總耗電量 | 4.4KW | 8.5KW | 13.2KW | 20.5KW | |
?
