1，提供8個10/100M自適應POE網口+2個百兆網口+1個百兆光口
2，單端口全功率技術，單端口最大可支持30W供電，充分滿足陣列燈攝像機供電需求
3，具備軟啟動技術無懼電網斷電或不穩的電力浪涌沖擊，尤其適用于電網不穩的場合使用
4，支持IEEE802.3af/at協議，自動檢測與識別符合IEEE 802.3af/at標準的PD設備并為其供電
5，智能功率管理，如果受電設備功率額定功率，系統啟動優先機制，切斷優先級低的端口供電
6，具備過流保護，過壓保護，PD功率分級調整功能
7，超高背板帶寬設計擁有極速數據處理能力，提高數據流暢傳輸性能，精工機身靜電烤漆，雙流散熱結實耐用，采用高過流和抗氧化的“沉金”P(pán)CB，適用于環境惡劣，傳輸可靠性要求場合
8，使用簡單，操作方便，即插即用，智能管理，防雷設計，無損傳輸安防監控零卡頓，網絡供電布線不受電力線限制，節省人工和布線成本
9，支持extend網絡延長信號模式，網絡電源信號可最遠同時傳輸250米
產品簡介

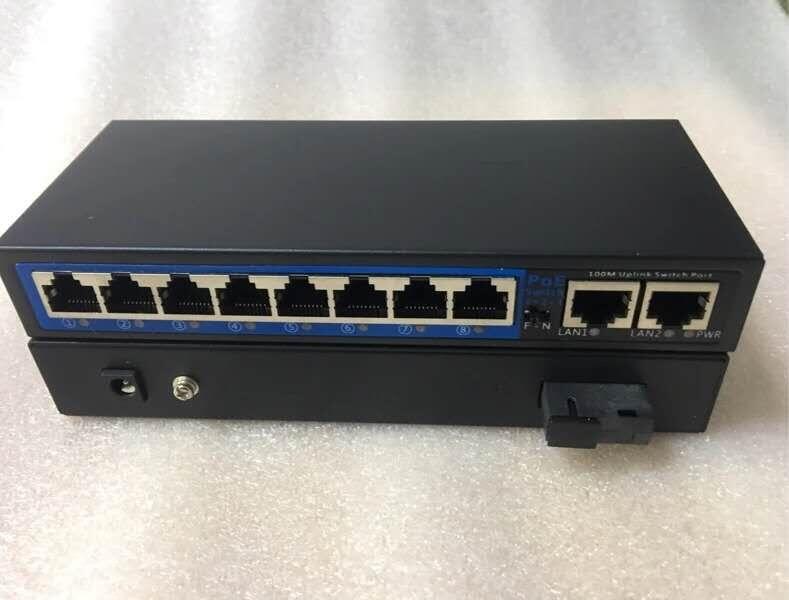

漢源高科百兆1光8電POE光纖交換機HY3218FP-SC25A，具有8個帶有遠程POE饋電的10/100M自適應電口,2個10/100M自適應上聯電口，1個100M的上聯光口。設備實現8個10/100M自適應POE電口和1個100M光口之間網絡信息的安全交換和傳輸。設備采用美國進口高端PD系列的POE饋電芯片和元冊POE變壓器，根除了低端芯片帶來的插拔損壞和饋電不穩定等問題。
漢源高科百兆1光8電POE光纖交換機支持802.3af/at標準，采用最新單端口全功率技術，單端口最大可提供30W POE供電，自動檢測與識別符合IEEE 802.3af/IEEE 802.3at標準的PD設備并為其供電，能充分滿足大功率設備如陣列燈攝像機供電需求。設備采用智能功率管理和POE自動識別系統，具備完善的過流、過壓保護，PD功率分級調整功能力，強大的自動關斷功能，實時保護受電設備，不會燒壞任何設備。采用自動待機模式和線纜長度偵測的智能能效管理模式，使得設備具備優秀的節能能力。設備具備遠達250米的饋電距離，采用自適應技術，即插即用，全面無縫對接市面所有大華、?？怠⒉５染W(wǎng)絡攝像機和AP設備。
本系列POE交換機支持Extend網絡延長模式，設備上自帶撥碼開關，開啟開關，網絡傳輸/POE供電長達250米。
Extend撥碼開關使用說明：
OFF/F：當撥碼開關在此位置，代表POE供電端口的帶寬為100Mbps，傳輸距離建議為100米。
ON/N：當撥碼開關在此位置，代表POE供電端口帶寬被限制為10Mbps，網絡信號/POE供電傳輸可達250米。
產品特點
應用領域
◆ 高清網絡監控傳輸與供電
◆ 無線AP覆蓋傳輸與供電
◆ 高速公路監控系統、電子道路監控、抓拍系統
◆ 大型廠礦企業安防監控系統、網絡多功能系統
◆ 遠程多媒體教學/ 校園監控、電視會議系統
◆ 樓宇對講、無線通信 、視頻監控
◆ 全球眼、平安城市安防系統
◆ 智慧城市、智慧小區，智能家居系統
◆ 城市智能交通系統（ITS）
訂貨信息
|
序號 |
型號 |
規格 |
| 4口 | HY-3206FP | 4個10/100Mbps POE供電端口+2個100M上聯網口 |
| HY3216FP-SC25A | 4個百兆 POE供電端口+2個百兆上聯網口+1個百兆上聯光口，單模單纖SC接口，25KM | |
| 8口 | HY-3209FP | 8個10/100Mbps POE供電端口+2個100M上聯網口 |
| HY-32010FP | 8個10/100Mbps POE供電端口+2個100M上聯網口（內置電源，總功率150W） | |
| HY3218FP-SC25A | 8個10/100Mbps POE供電端口+2個100M上聯網口+1個100M上聯光口，單模單纖SC接口，25KM | |
| HY-32010GP | 8個10/100Mbps POE供電端口+2個1000M上聯網口 | |
| HY3218GP-SC25A | 8個10/100Mbps POE供電端口+2個1000M上聯網口+1個1000M上聯光口，單模單纖SC接口，25KM | |
| HY3528G-SFP | 8個10/100/1000Mbps POE供電網口+2個1000M SFP光口 | |
| 16口 | HY-32118GP | 16個10/100Mbps POE供電端口+2個1000M上聯網口+1個1000M SFP上聯光口 |
| HY-35216GP | 16個10/100/1000Mbps POE供電端口+2個1000M SFP光口 | |
|
24口 |
HY-35226GP |
24個10/100Mbps POE供電端口+2個1000M上聯網口+2個1000M上聯光口 |
|
HY-35224GP |
24個10/100/1000Mbps POE供電端口+2個1000M SFP光口 |
|
|
…… |
…… |
…… |
備注：本系列支持功能繁多，上表僅為常用型號示例，具體請來電公司，歡迎垂詢
技術參數
|
光學指標 |
波長： |
單模:1310/1550nm |
|
出纖功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收靈敏度： |
≤-26dBm |
|
|
單波長帶寬： |
155Mbps |
|
|
傳輸距離： |
單模：0-120km |
|
|
最大光功率預留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纖接口 |
標準SC，F(xiàn)C/ST可選 |
|
|
POE 接口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線（≤150米） |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control；IEEE 802.1af DTE Power via MDI |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
POE端口： |
8口15.4W的PSE饋電(AF)/8口30W的PSE饋電(AT) |
|
|
POE標準： |
IEEE 802.3af（單端口功率15.4W）/ IEEE 802.3at（單端口功率30W） |
|
|
POE饋電線對： |
1/2+、3/6-線對（可選4/5+、7/8-線對） |
|
|
級聯網口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線 |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
工作環境 |
工作溫度： |
-30℃--+75℃ |
|
工作濕度： |
無凝結 5%--95% |
|
|
尺寸/供電/功率 |
供電方式： |
|
|
48V DC，外置電源適配器（輸入AC100-240V 50/60Hz；輸出48V/2A/3A） |
||
|
功率： |
120W |
