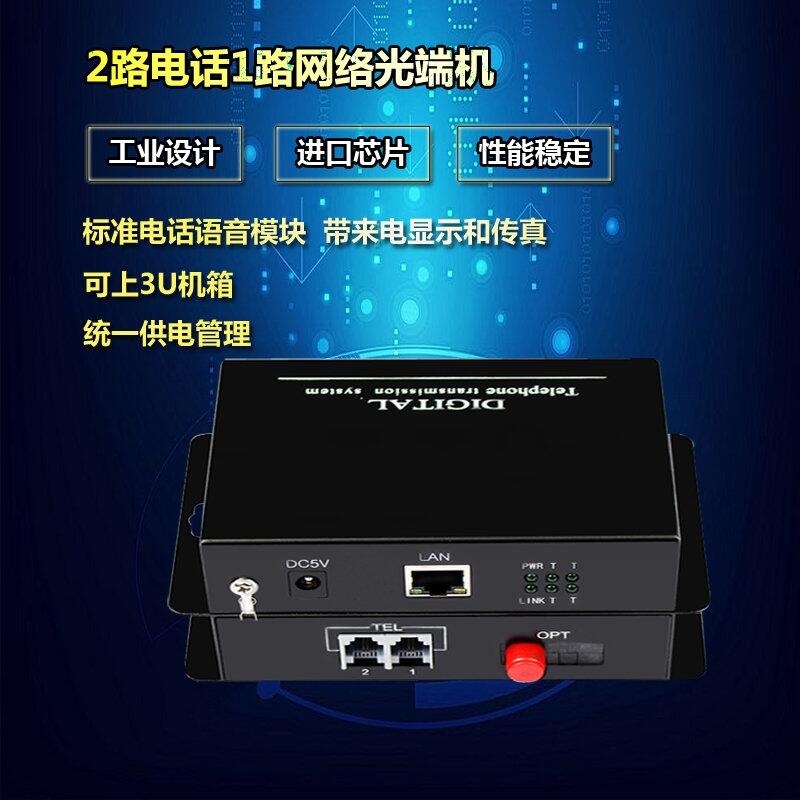

1.1、產品概述
? ? ? ? HY-2P1L系列為漢源高科(北京)科技有限公司數字式兩路電話、1路10/100M自適應以太網光端機，支持全制式視頻信號，通過一根光纖實現二路電話、一路10/100M以太網信號的同步傳輸。視頻信號采用8Bit/10Bit數字采樣，數據接口支持RS422／RS485標準(可選RS232)，波特率0－100kbps。高速同步的全數字光傳輸通道保證了高品質視頻、數據信號的傳輸。LED狀態指示燈可及時提供系統運行狀態信息。超級光學動態范圍，使用時無需調節，可帶電熱插拔，使用方便。該光端機保障在惡劣電磁環境下的安全傳輸。獨立式或機架式的安裝模式供用戶選擇。
1.2、性能特征
光纖接口>>
物理型式?? ? ? ? ? ? ? ? ? FC?，ST，SC
光纖種類?? ? ? ? ? ? ? ? ??單模/多模光纖，單纖或雙纖
傳輸距離?? ? ? ? ? ? ? ? ??多模0~3km，單模0~25km，?0~60km，?0~100km
視頻接口>>
物理型式?? ? ? ? ? ? ? ? ??BNC 75-5座（1~8路）
視頻輸入/輸出?? ? ? ? ? ? ? ?1Vpp?正負峰間電壓（75Ω）
視頻帶寬?? ? ? ? ? ? ? ? ? ?5Hz – 10MHz
微分增益失真?? ? ? ? ? ? ? ?<2%
微分相位失真?? ? ? ? ? ? ? ?<0.7%
場傾斜?? ? ? ? ? ? ? ? ? ?<1%
信噪比?? ? ? ? ? ? ? ? ? ?（SNR）>67dB
接受靈敏度?? ? ? ? ? ? ? ? ?-38dbm
運行模式?? ? ? ? ? ? ? ? ??單向/雙向
數據接口>>?（選件）
物理型式?? ? ? ? ? ? ? ? ??工業端子接口
協議標準?? ? ? ? ? ? ? ? ? RS-232/RS485可選
數據格式?? ? ? ? ? ? ? ? ? NRZ
通信速率?? ? ? ? ? ? ? ? ?<300Kbps
運行模式?? ? ? ? ? ? ? ? ??單工/雙工
音頻接口>>?（選件）
物理型式?? ? ? ? ? ? ? ? ??工業端子接口或蓮花頭
音頻輸入/輸出阻抗? ? ? ? ? ? ?600Ω平衡/非平衡
音頻輸入/輸出電平? ? ? ? ? ? ??典型0dBm
頻率響應??? ? ? ? ? ? ? ? ?10Hz – 20KHz
音頻數碼位寬??? ? ? ? ? ? ? ?28比特
信噪比?? ?????????????????????? ???80Db
開關量接口>>?（選件）
物理型式?? ? ? ? ? ? ? ? ? ?兩芯工業端子接口
以太網接口>>?（選件）
物理型式?? ? ? ? ? ? ? ? ? ? RJ-45座（1路）
兼容協議?? ? ? ? ? ? ? ? ? ? IEEE802.3/IEEE802.3u
傳輸速率?? ? ? ? ? ? ? ? ? ? 10/100/1000M自適應
用戶模式?? ? ? ? ? ? ? ? ? ??自適應/半雙工/全雙工
