變頻恒壓供水系統的構成及原理
????????變頻恒壓供水控制系統通過測到的管網壓力，經變頻器的內置PID調節器運算后，調節輸出頻率，實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC進行變頻泵邏輯切換。為防止水錘現象的產生，泵的啟停將聯動其出口閥門。
系統工作原理間圖如下所示。假設整個系統由四臺水泵，一臺變頻器，一臺PLC和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1—5伏的電信號；變頻調速器用于調節水泵轉速以調節流量；PLC用于邏輯切換。
此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。?
分質供水
分質供水即采用二條供水管路,一路供生活用水--自來水,一路供應直接飲用水。直接飲用水是采用反滲透技術將水源進行凈化處理,通過食品級環保健康水管和閉路特殊管網直接供應到用戶家中的飲用凈水,被美國等發達國家廣泛采用。?
● 應用范圍：1,電子,食品,醫藥等工業中純水,超純水制備。2,太空水,蒸餾水,食品及配制飲料用水的凈化,制造。3,低度苦咸水和海水的脫鹽淡化。?
● 典型工藝流程：?工藝一：自來水加壓泵－多介質過濾器－活性炭過濾器－陽離子軟水器－保安過濾器－二級反滲透機－臭氧發生器－不銹鋼儲水罐－變頻恒壓供水泵－供水管道。工藝一達到國家標準GB17323－1998 <<瓶裝純凈水標準>>。?
● 工藝二：自來水加壓泵－多介質過濾器－活性炭過濾器－陽離子軟水器－保安過濾器－中空超濾膜/反滲透膜/納濾膜?－臭氧發生器－不銹鋼儲水罐－變頻恒壓供水泵－供水管道。工藝二符合建設部CJ94－1999 <<飲用凈水水質標準>>。
用于城鄉家庭,賓館,飯店,學校,機關,團體,廠礦 企業,飲用水的生產企業。?
二、設備選型說明
??????? 變頻恒壓供水系統主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
1. 供水系統選用原則
（1）蓄水池容量應大于每小時最大供水量。
（2）水泵揚程應大于實際供水高度。
（3）水泵流量總和應大于實際最大供水量。
（4）變頻控制柜選型：
用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
2. 變頻器
根據工藝要求，建議配用ABB ACS600系列變頻器。ACS 600系列變頻器是ABB公司采用直接轉矩控制（DTC）技術，結合諸多先進的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍，優良的速度控制和轉矩控制特性,完整的保護功能以及靈活的編程能力，較高的可靠性和較小的體積。
主要技術數據：
功率范圍：2.2-3000kW
電源電壓：380/400/415/440/460/480/500VAC 3相±10%；
電源頻率：48-63Hz
控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載能力：150% In，每10分鐘允許1分鐘
串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
外型結構緊湊，安裝方便。產品經過多種電氣安全規范認證，符合GE、UL及質量認證體系ISO9001和ISO4001等。
??????? 變頻器獨特的直接轉矩控制（DTC）功能是目前最佳的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋就可以實現電機速度和轉矩的精確控制。
ACS600變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
3. 可編程序控制器?
????天津天一凈源變頻供水處理設備/水處理設備生產廠家??? PLC建議采用西門子S7-200型。SIMATIC S7-200 可編程序控制器是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展；簡單實用的分散式結構和多界面網絡能力，使得應用十分靈活；方便用戶和簡易的無風扇設計；當控制任務增加時，可以自由擴展；大范圍的集成功能使得它的功能非常強勁。
多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊。當任務規模擴大，可隨時使用附加模塊對PLC進行擴展。??
三天津天一凈源變頻供水處理設備/水處理設備生產廠家.應用范圍
1. 該系統既可用于生產、生活用水，亦可用于熱水供應，恒壓噴淋等系統。
a. 可廣泛用于工業企業、生活、生產供水系統及企業自備并改造工程，自來水廠、生活小區及消防供水系統。
b. 可用于各種場合的恒壓、變壓、冷卻水和循環供水系統。
c. 可用于污水泵站、污水處理及污水提升系統。
d. 可用于農業排灌、園林噴淋、水景和音樂噴泉系統。
e. 可用于賓館、大型公共建筑供水及消防系統。
2. 技術指標
a．最大供水高度：200米
b．最大流量：1000立方米/小時
c．壓力波動：≤0.25兆帕
生活恒壓變頻供水設備概述

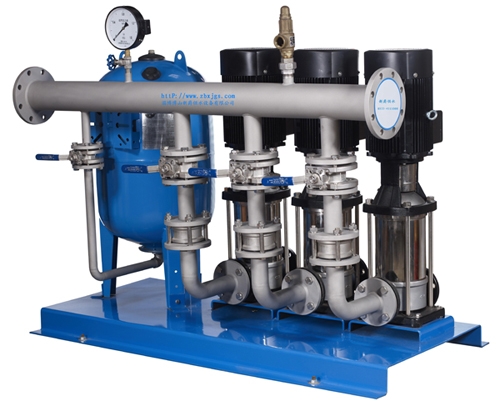

HDL系列全自動智能成套給水設備是一種新型的無塔供水設備，具有高效、穩定，易于維護等特點，?它主要由水泵機組、增壓穩壓設備及控制設備三大部分組成。水泵機組決定設備的供水能力；增壓穩壓設備起到蓄能穩壓，?以應付少量供水及正常的管路泄漏，減少水泵的起停次數，達到延長設備壽命的目的，增壓穩壓設備也是實現自動化供水不可缺少的部分；?控制系統協調系統的穩定運行；當用水量增大，管網壓力下降時，水泵自動啟動供水。
自動給水設備根據實現自動功能的方式的不同，可分為氣壓自動給水設備和變頻調速恒壓給水設備，特點各異，它?們廣泛應于用生活供水、建筑消防、生產供水及噴淋等各種領域。
水泵是給水設備的基礎，是給水設備實現其基本功能的保證。為給水設備配套的水泵是按國家相關標準生產的，可以是不同流量、揚程的泵類。按照不同的供水需要，產品可以是1~ 4臺或更多的水泵并聯運行，也可以是水泵機組與另外一套增壓穩壓(小流量)泵組作為在小流量范圍內與主泵切換運行，以提高效率，進一步節約能源，降低給水成本。
生活（消防）恒壓變頻供水設備是集變頻調速技術、可編程控制技術于一身的新一代機電一體自動化供水設備。
該設備由原裝進口交流變頻調速器、工業級可編程控制器、數字PID調節器、進口低壓電器、壓力傳感器、液位控制器及泵等構成閉環調節變頻調速供水系統。該系統可根據管網瞬時壓力變化，自動調節某臺水泵電機的轉速和多臺水泵電機的起動和停機，以滿足用戶對恒壓變量供水或變壓變量供水的要求，使供水管網末端壓力保持恒定，使得整個供水系統始終保持高效節能的最佳狀態。
本設備在供水系統中應用，可免去傳統給水設施中的供水水塔、高位水箱等設施（設備），且節能效果顯著，是國家重點推廣應用的新技術節能產品。
生活恒壓變頻供水設備適用范圍
1、高層、城鎮居民小區、企事業單位等生活用水。
2、各類工業用水（如冷卻水循環等要求恒壓供水的生產用水）。
3、各類自來水廠、污水處理廠、機場、農業排灌站和噴灌站。
4、環保水處理、滲透分析系統、生產線加工系統、工業廠房清洗。
5、油田輸油管道、油庫、油港的恒壓輸油系統。
6、舊有供水系統（氣壓罐、水塔、高位水箱）改造更新。
7、工業鍋爐穩壓補水系統、熱水供應系統。
8、各種消防設施。
生活恒壓變頻供水設備特點
1、結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便于集中管理；
2、采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，完全自動運行；
3、具備多種故障顯示及備查記錄，完善的欠壓、過壓、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便；
4、自由設定管網壓力，按實際用水量調節水泵轉速，使其始終處于高效運轉狀態；采用多臺小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車”現象，?節能效果更為顯著。?與恒速泵供水相比，?消除了超壓和回流的無功損耗?，節能率達到20～50％；
5、由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受沖擊。無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命；
6、多臺泵多種循環運行方式，各泵運行時間，避免其中某臺水泵因閑置而銹蝕；
7、直接向用戶供水，水質二次污染；
8、品種規格齊全，可任意配套，應用范圍廣；
9、控制程序化，可按用戶需要實現多種控制方式。例如：定時開關系統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等；
10、管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建筑頂層的水壓要求。
變頻供水設備工作原理
變頻調速供水成套設備工作原理如下：系統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PID調節器，然后與用戶設定的壓力值進行比較和?運算，?并將比較和運算的結構轉換為頻率調節信號和水泵啟動臺數信號分別送至變頻器和可編程控制器（PLC）?變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控制器根據PID 調節器傳輸過來的水泵啟動臺數信號控制水泵的運轉。通過對水泵的啟動和停止臺數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩于用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。
變頻恒壓供水設備概述?：變頻供水設備是有不銹鋼水泵泵組和恒壓變頻控制系統組成的供水設備。將系統設備串接在市政自來水管網壓力不足的地方，設備通過壓力傳感器檢測出口壓力，將檢測值和設定值進行比較，運算出在市政自來水管網的原有壓力基礎上需要增加的壓力值，確定水泵投入臺數和變頻器輸出頻率（反應到電機及水泵為轉速）以符合用水曲線實現恒壓。?
我公司充分總結和優化國內外變頻供水控制系統的設計制造經驗與技術，并結合我國高層供水的實際情況，在設計中充分考慮了機、電、儀的協調配合，供水設備為數字控制全自動運行，全新的故障保護功能、遠程監控功能、自動報警功能使設備的工作穩定性和控制可靠性達到了較高的水平。
