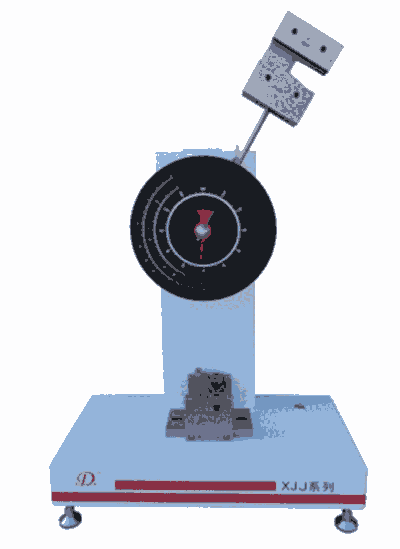

XJJ-50A管材簡支梁沖擊試驗機
儀器概述
用于均聚和共聚聚丙烯（PP-H、PP-B、PP-R）管材，未增塑聚氯乙烯（PVC-U）管材，經
改性后高抗沖的聚氯乙烯（PVC-Hi）管材，氯化聚氯乙烯（PVC-C）管材，丙烯腈-丁二烯-
苯乙烯和丙烯腈-苯乙烯-丙烯酸（ABS、ASA）管材。
符合標準
|
標準號 |
標準名稱 |
|
ISO9854 |
液體輸送用熱塑管--CHARPY法測定振動沖擊力 |
|
GB/T 18743-2002 |
《流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法》 |
工作原理
試驗機應為擺錘式，并由擺錘、試樣支座、能量指示機構和機體等主要構件組成，能指示試樣破壞過程中所吸收的沖擊能量。
|
簡支梁沖擊試驗機XJJ-50A |
||||||
|
沖擊能量 |
15J、50J |
|||||
|
沖擊速度 |
3.8m/s |
|||||
|
擺錘預揚角 |
150° |
|||||
|
沖擊刃園角半徑 |
(2±0.5）mm |
|||||
|
沖擊擺力矩 |
pd7.5=4.01924Nm |
pd15=8.03848Nm |
||||
|
pd25=13.39746Nm |
pd50=26.79492Nm |
|||||
|
打擊中心距 |
395mm |
|||||
|
沖擊刀刃夾角 |
（30±1）o |
|||||
|
鉗口圓角半徑 |
（1.0±0.1）mm |
|||||
|
鉗口支撐線間距離 |
62mm |
|||||
|
刻度盤分度 |
能量范圍（J）： |
0～7.5 |
0～15.0 |
0～25.0 |
0～50.0 |
|
|
分 度 值（J）： |
0.075 |
0.150 |
0.250 |
0.500 |
||
|
儀器尺寸 |
長550mm×寬300mm×高890mm |
|||||
|
所需空間 |
前后0.4m, 左右1.5m,上部1.5m |
|||||
|
電 源 |
100VA 220VAC 50HZ |
|||||
技術參數
儀器配置
|
XJJ-50A簡支梁管材沖擊試驗機 |
|
|
主機 |
一臺 |
|
沖擊擺 |
一把 |
|
砝碼 |
一對 |
|
鉗口 |
40、70片材鉗口，40、70管環鉗口，整管沖擊鉗口 |
|
對中樣板 |
一塊 |
|
內六角搬手 |
4mm、5mm、6mm 各一把 |
|
電源線 |
一根 |
